Dettagli:
|
Macchina: | Stampante automatica | Dimensione massima del PWB: | 520*350 millimetro |
---|---|---|---|
Peso: | 700KG | Dimensione di strutture massima dello schermo: | 737 millimetri |
Evidenziare: | Stampatore Machine della pasta della lega per saldatura dello stampino,Macchina automatica della stampante della pasta della lega per saldatura di visione,Stampante automatica dello stampino appiattita cima |

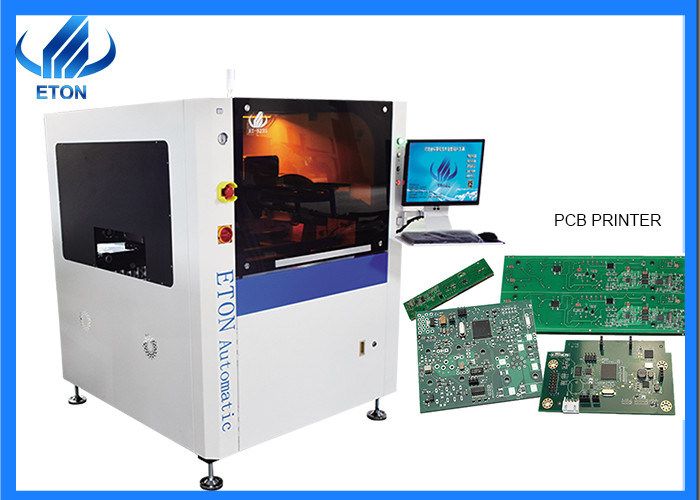

Macchina automatica della stampante della pasta della lega per saldatura dello stampino di visione ET-5235
Funzione della macchina
Pasta di stampa automatica della lega per saldatura sul PWB dallo stampino
Caratteristiche della macchina
1. Allineamento grafico: Allini i punti di posizionamento ottici (SEGNI i punti) del substrato e dello stampino sul worktable con la macchina fotografica della stampante e poi regolare con precisione la X, Y e il Θ del substrato e dello stampino per fare i cuscinetti del substrato. I grafici coincidono con i grafici d'apertura dello stampino.
2. L'angolo della ruspa spianatrice e dello stampino: Più piccolo l'angolo fra la ruspa spianatrice e lo stampino, maggior la pressione discendente e è facile da iniettare la pasta della lega per saldatura nella maglia, ma è inoltre facile da schiacciare la pasta della lega per saldatura al fondo dello stampino, causante attaccare della pasta della lega per saldatura. Generalmente 45~60°. Attualmente, la maggior parte delle stampatrici automatiche e semiautomatiche usano 60°
3. La quantità di input della pasta della lega per saldatura (diametro di rotolamento): il diametro di rotolamento della pasta ∮h≈13~23mm della lega per saldatura è più appropriato. ∮ se la h è troppo piccola, è facile da causare la perdita della pasta della lega per saldatura e la piccola quantità di latta. Il ∮ se la h è troppo grande, troppa pasta della lega per saldatura indurrà la pasta della lega per saldatura a non riuscire a formare il moto di rollio a certa velocità di stampa e la pasta della lega per saldatura non può essere asciugata, con conseguente rilascio di stampa difficile. Mutilazione del servizio domestico della stampatrice della pasta della lega per saldatura, dopo la stampa del povero della latta che stampa quale la pasta spessa; e troppa pasta della lega per saldatura esposta per ventilare a lungo è nociva alla qualità della pasta della lega per saldatura. Durante la produzione, l'operatore controlla l'altezza delle strisce della pasta della lega per saldatura sullo stampino ogni mezz'ora e muove la pasta della lega per saldatura sullo stampino oltre la lunghezza del seccatoio verso la parte anteriore dello stampino con un seccatoio della bachelite ogni mezz'ora e distribuisce la latta uniformemente. pasta
4. Pressione del seccatoio: La pressione del seccatoio è inoltre un fattore importante che colpisce la qualità stampa, gemente il servizio domestico della stampatrice della pasta della lega per saldatura. La pressione del seccatoio realmente si riferisce alla profondità della discesa del seccatoio. Se la pressione è troppo piccola, il seccatoio non attacca alla superficie dello stampino, in modo da è equivalente ad aumentare lo spessore di stampa. Inoltre, se la pressione è troppo piccola, uno strato della pasta della lega per saldatura rimarrà sulla superficie dello stampino, che è probabile causare la stampa dei difetti come la stampa, la formazione e legame.
Parametro della macchina
Dimensione di strutture massima dello schermo | 470 millimetri |
Dimensione massima del PWB | 520*350 millimetro |
Spessore del PWB | 0.6-6mm |
Posizione del bordo | Appiattita superiore unica, pressione del lato |
Velocità del seccatoio | 6-300 mm/sec |
Pressione del seccatoio | ² di 0-10kg/cm |
