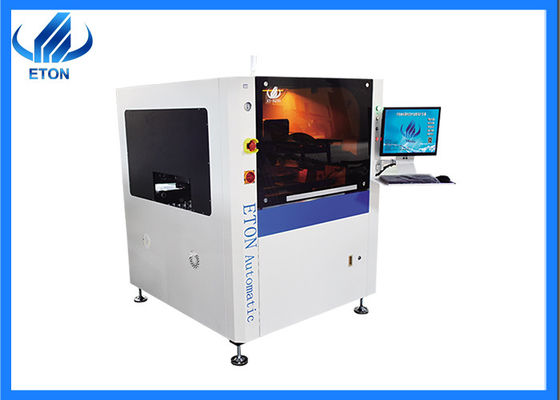

Macchina per stampante a stencil automatica a PCB Smt Line In Linea di produzione di luci a led
FLe caratteristiche di una stampante a stencil SMT
1.Sistema di trasporto e di fissaggio dei PCB
1 La direzione di caricamento del PCB può essere selezionata e combinata liberamente.
2 Cintura trasportatrice con ingranaggio interno unico per evitare blocchi.
3 Il controllo della velocità di trasporto programmabile rende l'arresto del PCB più preciso.
4 Adottare pinze laterali flessibili e supporti segmentati per fissare efficacemente il PCB per garantire un contatto completamente equilibrato tra il PCB e la maglia d'acciaio.
5 La struttura di azionamento del modulo progettata in modo ottimale migliora efficacemente la stabilità della taratura della piattaforma e realizza una trasmissione ultra-piccola sotto regolazione fine,in modo che la macchina possa soddisfare il requisito di stampa di maggiore precisioneLa struttura è semplice e affidabile, il regolabile è conveniente e l'adeguamento in altezza del PIN di supporto della scheda PCB con diversi spessori può essere realizzato rapidamente.
- Sistema di posizionamento degli stencil
1 raschiatore a collegamento diretto sospeso a forma di ponte a arco.
2 Le dimensioni delle maglie di acciaio sono universali, con una buona e ampia applicabilità.
3 Cornice a maglia di acciaio fisso segmentata.
1 Fascio di raschiatura in alluminio fuso per garantire un funzionamento più regolare del raschiatore.
2 Testa di stampa dei motori passo-passo a sospensione programmabile.
3 La struttura del binario a doppio slider di posizionamento assicura l'accuratezza e la fluidità di funzionamento prima e dopo la stampa.
4 In base alle diverse esigenze di pressione delle compresse anteriori e posteriori e alla stabilità del sollevamento e dell'abbassamento, per evitare la fuga di pasta di saldatura,la lama ha un certo design di fissaggio elastico, la pressione della squeegee, la velocità di sollevamento, la velocità di stampa e la gamma di stampa sono tutti regolabili da software.fornire ai clienti una buona piattaforma di controllo della stampa.
5 sistema di raschiatura di tipo slide rail, migliora la stabilità di funzionamento e prolunga la durata.
6 Il dispositivo di feedback della pressione del raschiatore a circuito completamente chiuso controlla in ogni momento la pressione del raschiatore, rendendo la stampa più piena.
Scala incorporata, non cade mai.
1 Interfaccia di funzionamento facile da imparare e facile da usare
2 Con buona funzione di dialogo uomo-macchina
3 Creare file di programma con funzioni didattiche e di navigazione, con indicazioni per ogni passo.
4 Interruttore a un tasto tra cinese e inglese, con registro di funzionamento, analisi e diagnosi dei registri di errore e altre funzioni.
- Immagine e sistema ottico
L'asse X,Y adotta una vite a sfera ad alta precisione, azionata da servomotori su entrambi i lati.
2 Il polarizzatore viene aggiunto all'interno, e il Marchio di diverse forme viene afferrato automaticamente e con precisione, e le fonti di luce uniforme trilaterale superiore, inferiore e coassiale.
Parametro della stampante a stencil
| Modello |
ET5235 |
| Quadri dello schermo |
Dimensione massima |
737 mm |
| Dimensione minima |
470 mm |
| Spessore |
25-40 mm |
| Dimensione del PCB |
Max: 520*350 mm MIN: 50*50 mm |
| Spessore del PCB |
0.6-6 mm |
| Fabbricazione a base di PCB |
< 1% (max diagonale del PCB) |
| Altezza di trasporto |
900 ± 20 mm |
| Direzione del trasporto |
Sinistra-destra; destra-sinistra; sinistra-sinistra; destra-destra |
| Velocità di trasporto |
Max 1200 mm/s Programmabile |
| Posizione della scheda PCB |
Sistema di sostegno |
Magnetic Pin/Up-down table regolato manualmente |
| Sistema di fissaggio |
Unico piano superiore, chiusura laterale |
| Testa di stampa |
due testate di stampa autonome a collegamento diretto motore-guidatore |
| Velocità della spazzatura |
6-300 mm/sec |
| Pressione della spazzatura |
0-10 kg/cm2 |
| Angolo di squeegee |
55° (Standard) |
| Tipo di squeegee |
Raschiatrice di acciaio (standard), raschiatrice fotovoltaica (opzionale) |
| Velocità di separazione dello stencil |
0.1-20mm/sec Programmabile |
| Sistema di pulizia |
Asciutto, umido, vuoto (programmabile) |
| Intervalli di regolazione della tabella |
X:±5 mm;Y:±5 mm;Θ:±2° |
| Accuratezza di stampa |
± 0,025 mm |
| Tempo di ciclo |
≤ 9s (esclusi stampaggio e pulizia) |
| Cambiamento di prodotto |
< 5 min |
| Necessaria aria |
4.5-6 kg/cm2 |
| Input di potenza |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Metodo di controllo |
Controllo PC |
| Dimensione |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Peso |
Circa: 700 kg |
| Altezza superiore del trasferimento di PCB |
10 mm |
Soluzione della linea di produzione SMT:DOB Lampade/luce a pannello/luce a discesa/luce a sfioramento/luce a striscia/luce a tubo, ecc.
RFQ
D: C'è una garanzia di qualità?
Ci attendiamo alla qualità prima di tutto, orientati al cliente, miglioramento continuo!
D: Cos'è la macchina SMT?
Questa è una macchina per la patch di una lampada a LED che utilizza la tecnologia di montaggio superficiale.
D: Se il servizio post-vendita della macchina è garantito?
Ciascuna delle nostre macchine ha una garanzia di un anno e visiterà regolarmente i clienti per l'uso.
D: Cosa possiamo fare per lei?
R: Forniamo la macchina SMT, possiamo anche fornire lo schema della linea di produzione e così via. Supporto tecnico professionale e servizio.
D: Qual è la data di consegna?
R: La data di consegna è di circa 25-30 giorni dopo la ricezione del deposito.
D: Quali sono i termini di pagamento?
R: 30% di deposito e 70% di saldo prima della spedizione.
D: Questa macchina è facile da usare? se non ho esperienza, posso anche utilizzarla bene?
R: Sì, la nostra macchina è progettata per essere facile da usare, normalmente ci vorrà 1 giorno per imparare a funzionare, se sei un tecnico, sarà molto più veloce da imparare.
