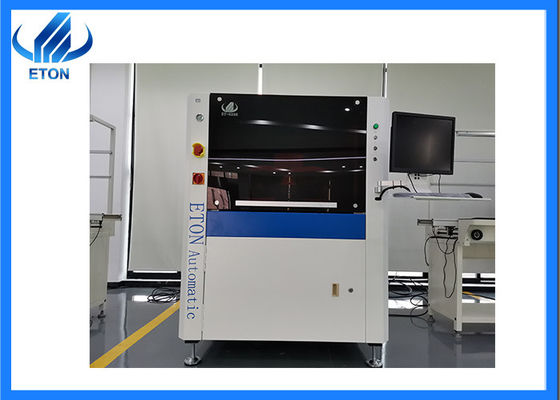

Macchina per stampante a stencil automatica a PCB Smt Line In Linea di produzione di luci a led
FLe caratteristiche di una stampante a stencil SMT
Stampa automatica a stencil SMT:
1 Interfaccia di funzionamento facile da imparare e facile da usare
2 Con buona funzione di dialogo uomo-macchina
3 Creare file di programma con funzioni didattiche e di navigazione, con indicazioni per ogni passo.
4 Interruttore a un tasto tra cinese e inglese, con registro di funzionamento, analisi e diagnosi dei registri di errore e altre funzioni.
L'asse X,Y adotta una vite a sfera ad alta precisione, azionata da servomotori su entrambi i lati.
2 Il polarizzatore viene aggiunto all'interno, e il Marchio di diverse forme viene afferrato automaticamente e con precisione, e le fonti di luce uniforme trilaterale superiore, inferiore e coassiale.
1.Sistema di trasporto e di fissaggio dei PCB
1 La direzione di caricamento del PCB può essere selezionata e combinata liberamente.
2 Cintura trasportatrice con ingranaggio interno unico per evitare blocchi.
3 Il controllo della velocità di trasporto programmabile rende l'arresto del PCB più preciso.
4 Adottare pinze laterali flessibili e supporti segmentati per fissare efficacemente il PCB per garantire un contatto completamente equilibrato tra il PCB e la maglia d'acciaio.
5 La struttura di azionamento del modulo progettata in modo ottimale migliora efficacemente la stabilità della taratura della piattaforma e realizza una trasmissione ultra-piccola sotto regolazione fine,in modo che la macchina possa soddisfare il requisito di stampa di maggiore precisioneLa struttura è semplice e affidabile, il regolabile è conveniente e l'adeguamento in altezza del PIN di supporto della scheda PCB con diversi spessori può essere realizzato rapidamente.
Parametro della stampante a stencil
| Dimensione del PCB |
Max: 520*350 mm MIN: 50*50 mm |
| Spessore del PCB |
0.6-6 mm |
| Fabbricazione a base di PCB |
< 1% (max diagonale del PCB) |
| Altezza di trasporto |
900 ± 20 mm |
| Direzione del trasporto |
Sinistra-destra; destra-sinistra; sinistra-sinistra; destra-destra |
| Velocità di trasporto |
Max 1200 mm/s Programmabile |
| Testa di stampa |
due testate di stampa autonome a collegamento diretto motore-guidatore |
| Velocità della spazzatura |
6-300 mm/sec |
| Pressione della spazzatura |
0-10 kg/cm2 |
| Angolo di squeegee |
55° (Standard) |
| Tipo di squeegee |
Raschiatrice di acciaio (standard), raschiatrice fotovoltaica (opzionale) |
| Velocità di separazione dello stencil |
0.1-20mm/sec Programmabile |
| Sistema di pulizia |
Asciutto, umido, vuoto (programmabile) |
| Intervalli di regolazione della tabella |
X:±5 mm;Y:±5 mm;Θ:±2° |
| Accuratezza di stampa |
± 0,025 mm |
| Tempo di ciclo |
≤ 9s (esclusi stampaggio e pulizia) |
| Cambiamento di prodotto |
< 5 min |
| Necessaria aria |
4.5-6 kg/cm2 |
| Input di potenza |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Metodo di controllo |
Controllo PC |
| Dimensione |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Peso |
Circa: 700 kg |
Soluzione della linea di produzione SMT
Clienti di ETON
I nostri prodotti sono esportati in più di30Paesi e regioni
Come Corea del Sud, Turchia, Egitto, India, Russia, America, Brasile, Tunisia, Polonia, Lituania, Sudafrica, Iran,Vietnam, Pakistan, Arabia Saudita, Uzbekistan, Nigeria, Germania, ecc.
Servizi ETON Glober
- Soluzioni professionali: Fornire soluzioni professionali SMT Full line
- Garanzia gratuita: servizio di fabbrica di garanzia di un anno.
- Installazione gratuita: installazione gratuita in loco per garantire una produzione senza intoppi.
- Formazione tecnica gratuita: formazione professionale di funzionamento e manutenzione.
- Supporto tecnico gratuito: supporto tecnico online 24 ore su 24.
Free Software Upgrade: Offri aggiornamenti software gratuiti per tutta la vita
