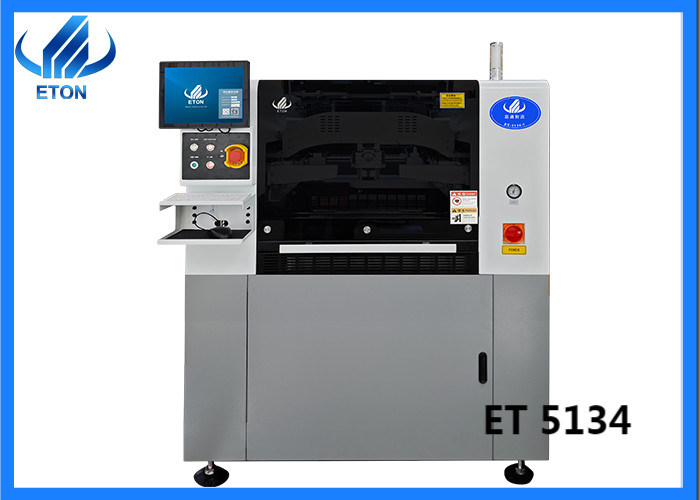

Stampa a stencil automatica ET5134
Stampa automatica a stencil SMT:
- 1 Interfaccia di funzionamento facile da imparare e facile da usare
- 2 Con buona funzione di dialogo uomo-macchina
- 3 Creare file di programma con funzioni didattiche e di navigazione, con indicazioni per ogni passo.
- 4 Interruttore a una chiave tra cinese e inglese, con registro di funzionamento, analisi e diagnosi dei registri di errore e altre funzioni.
- 5 L'asse X,Y adotta una vite a sfera di macinazione ad alta precisione, azionata da servomotori su entrambi i lati.
- 6 Il polarizzatore viene aggiunto all'interno, e il Marchio di diverse forme viene afferrato automaticamente e con precisione, e le fonti luminose uniformi trilaterali superiore, inferiore e coassiale.
Parametro tecnico
|
Modello
|
ET5134
|
|
Schermo Cornici
|
Max. Schermo Cornici dimensione: 737 mm*737 mm
Min. Schermo Cornici dimensione: 370 mm*370 mm
Spessore: 20- Quaranta.mm
|
|
HCP-CT(comprese le attività di pulizia e stampa)
|
14S
|
|
NPC-CT(N(comprese la pulizia e la stampa)
|
< 7S
|
|
Prodotto Trasformazione
|
< 5 minuti
|
|
Ripeto. Posizione Accuratezza
|
± 0,01 mm CPK20
|
|
Stampa Accuratezza
|
± 0,025 mm CPK20
|
|
PCB Min. Dimensione
|
50*50 mm
|
|
PCB Max. Dimensione
|
510*340 mm
|
|
PCB Spessore
|
0.4~6 mm
|
|
Altezza di tabellone
|
25 mm (Al di là delle voci speciali)pin
|
|
Disponibilità dei bordi della scheda PCB
|
2.5 mm
|
|
PCB Pagina di guerra
|
< 1%
|
|
Max. PCB peso
|
4 kg
|
|
Trasporti Altezza
|
900±40 mm
|
|
Trasmissione metodo
|
Un solo stadio trasporti ferrovia
|
|
Trasporti Direzione
|
Sinistra-destra/destra-sinistra/in - e fuori. Il Lo stesso.
|
|
Trasporti Velocità
|
Controllo dei segmenti,1500 mm/s (massimo)
|
|
Sostegno Sistema
|
 Magnetico Pin/Up-down tabella regolato/supporto blocco da mano
|
|
Stampa Modalità
|
Non sposato o doppio squeegee stampa
|
|
Squeegee Velocità
|
10~200 mm/sec
|
|
Squeegee Pressione
|
0.5-25 kg
|
|
Squeegee Angolo
|
60°/55°/45°
|
|
Squeegee Tipo
|
Fabbricazione a partire da materie plastiche Squeegee/Acciaio Squeegee ((Angolo 45°/55°/60°) opzione
|
|
Trasporti Altezza
|
900±40 mm
|
|
Pulizia Sistema
|
Secco,Bagnato,Vaccum ((Programmabile)
|
|
Automazione immagine sistema
|
Geometria corrispondenza,verso l'alto Imaging visione
|
|
Fotocamera Tipo
|
130 Megapixel Digitale fotocamera
|
|
Marchio dimensione
|
0.1-6 mm
|
|
Camera Tempo di ciclo
|
150 ms
|
|
CCD F.O.V.
|
10*8 mm
|
|
Marchio Numero
|
Max: 4 pezzi
|
|
Resta. Via. Numero
|
Max: 1pc
|
|
2D Dettitione
|
Rilevazione basso stagno/mIssing stampa/continua stagno
|
|
Aria Consumo
|
Approximato: 5L/min
|
|
Lavorare Temperatura
|
-20°C~45°C
|
|
Aria Necessario
|
4-6 kgf/cm
|
|
Potenza
|
220V.,50/60 Hz 3KW
|
|
Lavorare Ambiente Umidità
|
30-60%
|
|
Macchine Dimensioni
|
1650(L) x1270(W) x1660(H)
|
|
Macchine Peso
|
Approximato:930Kg
|
Soluzione di linea SMT
1. Forniamo una soluzione SML completa per voi;
2Forniamo la tecnologia di base con le nostre attrezzature;
3Forniamo il servizio tecnico più professionale;
4Abbiamo una ricca esperienza nella realizzazione di fabbriche SMT;
5Possiamo risolvere qualsiasi domanda su SMT.
Servizio
1Abbiamo un ingegnere locale in India, finché comprerai la macchina, organizzeremo l'ingegnere per installare, debuggare e addestrarti gratuitamente, finché non impari a usare la macchina,Il servizio è molto conveniente.Abbiamo uffici a Mumbai e Nuova Delhi, molto veloci a supportare.
2Gli ingegneri cinesi forniscono servizi online.
3Se necessario, gli ingegneri cinesi verranno nella vostra fabbrica per installazione e formazione gratuita.
4Oltre all'India, abbiamo anche ingegneri locali in Egitto, Turchia.
Imballaggio e spedizione
Pacchetto: pacchetto standard per l'esportazione (cassetta in legno con pacchetto a vuoto)
Spedizione: porto di Shenzhen entro 15 giorni dal pagamento
Il nostro cliente.
Concentrarsi su SMT alta velocità pick and place machine più di 20 anni
I prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc.
ETON ha ottenuto 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore software di tecnologie di proprietà intellettuale, per essere un produttore leader del commercio SMT.
Domande frequenti
1Che ne dici dell'installazione e della formazione della macchina?
Dopo aver acquistato la nostra macchina, prima che la macchina arrivi in fabbrica, controlleremo in anticipo che i preparativi di preinstallazione siano in atto.Faremo in modo che un ingegnere venga a casa vostra per installazione e formazione gratuita.
2È difficile usare le vostre macchine perché sembrano grandi?
No, e' facile da usare, proprio come un cellulare.
Le persone con esperienza di funzionamento SMT possono generalmente operare autonomamente entro 3-5 giorni lavorativi;
Le persone che utilizzano le macchine SMT per la prima volta possono solitamente operare autonomamente entro 8-10 giorni lavorativi
3Avete una certificazione di qualità per le vostre macchine?
Le nostre macchine sono certificate CE, CCC, SIRA, ISO e hanno i propri brevetti.
4Per quanto tempo è garantita la tua macchina?
Di solito un anno, durante il periodo di garanzia, le parti devono essere riparate o sostituite gratuitamente.
Abbiamo anche un gruppo tecnico per voi, se avete domande in questo gruppo, si può condividere con noi direttamente
Operazione macchina, ti aiuteremo in tempo, questo gruppo vivrà per sempre.
5In quante lingue è disponibile la tua macchina?
Attualmente vengono utilizzati il cinese e l'inglese.
Stiamo anche progettando più lingue per aiutare i clienti a usare le nostre macchine più facilmente.
