Dettagli:
Termini di pagamento e spedizione:
|
Dimensione del PWB: | Massimo: 520*350mm; Min: 50*50mm | Strutture di schermo: | Massimo: 737mm; Min: 470; Spessore: 25~40mm |
---|---|---|---|
Stampa dell'accuratezza: | ±0.025MM | Peso della macchina: | 700kg |
Altezza sopraelevata di trasferimento del PWB: | 10mm | ||
Evidenziare: | controllo del PC della macchina della stampante dello stampino,Macchina programmabile della stampante dello stampino |
Macchina automatica piena della stampante dello stampino di visione
Caratteristiche automatiche complete della macchina della stampante dello stampino di visione ET5235:
Trasporto 1.PCB e sistema di bloccaggio:
La direzione di carico del PWB può essere selezionata liberamente e combinarsi.
Nastro trasportatore elaborato unico del cambio interno per evitare il blocco.
Il controllo di velocità di trasporto programmabile rende la fermata del PWB più precisa
Adotti i morsetti laterali flessibili ed i supporti segmentati efficacemente per premere il PWB per assicurare un contatto completamente equilibrato fra il PWB e la maglia d'acciaio.
sistema di posizionamento 2.Stencil:
Sospensione a forma di ponte dell'arco che appende ruspa spianatrice connessione diretta.
La dimensione della maglia d'acciaio è universale, con la buona ed ampia applicabilità.
Struttura d'acciaio fissa segmentata della maglia. Struttura d'acciaio fissa segmentata della maglia.
sistema 3.Scraper:
Fascio della ruspa spianatrice della fusion d'alluminio per assicurare andamento più privo d'intoppi della ruspa spianatrice.
Il motore passo a passo a regolazione automatica della sospensione programmabile determina la testa di stampa.
Il doppio cursore bilaterale che posiziona il tipo struttura delle rotaie di scorrimento assicura l'accuratezza e la scorrevolezza di running.before e dopo la stampa.
interfaccia 4.Operation:
Interfaccia amichevole facile da imparare e di facile impiego di operazione.
Con la buona funzione uomo/macchina di dialogo.
Faccia gli archivi di programma con le funzioni di navigazione e di insegnamento, con i richiami per ogni punto
commutatore di Un-chiave fra cinese ed inglese, con il ceppo di operazione, analisi dell'annotazione dell'errore e diagnosi ed altre funzioni.
5.Image e sistema ottico:
La X, asse y adotta la vite stridente di alta precisione della palla, guidata dai servomotori ad entrambi i lati.
Il polarizzatore si aggiunge dentro ed il SEGNO delle forme differenti è automaticamente ed esattamente
afferrato e le sorgenti luminose uniformi a tre corsie superiori, più basse e coassiali.
Parametro principale della macchina della stampante dello stampino ET5235:
Modello | ET5235 | |
Strutture di schermo | Max Size | 737mm |
Min Size | 470mm | |
Spessore | 25~40mm | |
Dimensione del PWB | Massimo: 520*350mm; Min: 50*50mm | |
Spessore del PWB | 0.1~0.6mm | |
Distorsione del PWB | <1% (diagonale massima del PWB) | |
Altezza di trasporto | 900±20mm | |
Direzione di trasporto | 1200mm/s massimo programmabile | |
Posizione del bordo del PWB | Sistema di appoggio | Regolato magnetico della tavola di Pin/Up-down dal manuale |
Sistema di bloccaggio | Appiattita superiore unica, pressione del lato | |
Testa di stampa | Due teste di stampa connessione dirette indipendenti dell'azionamento del motore | |
Velocità del seccatoio | 6~300mm/sec | |
Pressione del seccatoio | 0~10kg/cm2 | |
Tipo del seccatoio | Ruspa spianatrice d'acciaio (norma), ruspa spianatrice di PV (opzione) | |
Velocità di separazione dello stampino | 0.1~20mm/sec programmabile | |
Sistema di pulizia | Asciutto, bagnato, vuoto (programmabile) | |
Stampa dell'accuratezza | ±0.025mm | |
Tempo di ciclo | ≤9s (escluda printing&cleaning) | |
Cambiamento del prodotto | <5Min | |
Metodo di controllo | Controllo del PC | |
Dimensione | 1240 (L)*1450 (W)*1650 (H) millimetro | |
Peso | Approssimativamente: 700kg | |
Altezza sopraelevata di trasferimento del PWB | 10mm | |
Aria richiesta | 4.5~6kg/cm2 |

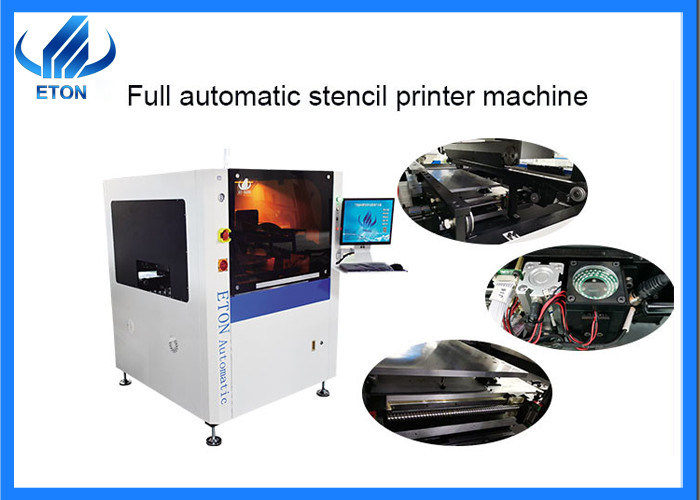

Immagine della macchina e parte principale:
Profilo aziendale:
ETON è il più grande produttore della Cina della macchina di SMT, complesso industriale più di 50000 metri quadri.
ETON fa avvertire le decadi l'esperienza di R & S nell'industria di SMT fornita di tecnologia di base
ETON ha occupato più di grande mercato principale dell'industria di accensione di 80%, vendita calda della macchina a più di 20 paesi.
Macchina automatica cinese della stampante dello stampino di R & S di ETON la prima affinchè il rotolo rotoli 100 m. ha condotto la luce di striscia
Scelta di R & S di ETON e macchina ad alta velocità eccellenti del posto, 250000 CPH, più veloci dentro dappertutto
Mostra:
Come grande impresa, i nostri prodotti vendono bene nel paese ed all'estero e la nostra società partecipa a molte mostre domestiche e straniere ogni anno. Naturalmente, salvo che non c'è modo partecipare durante l'epidemia, continueremo a partecipare alle mostre domestiche e straniere dopo che l'epidemia è più.
Imballaggio:
Servizi:
(supporto tecnico 1).Free: servizio tecnico online di ore 7*24.
(2).Warranty: 1 anno. Durante il periodo di garanzia, tutte le parti che devono essere riparate e sostituite sono libere.
(3).We hanno ingegnere dell'India del locale, finchè comprate la macchina, sistemeremo gli ingegneri per installare, mettere a punto e l'addestramento voi gratis, finché non impariate fare funzionare la macchina, servizio siamo molto convenienti. Abbiamo uffici a Mumbai e Nuova Delhi, molto rapide sostenere.
(4) se necessario, ingegneri cinesi verrà alla vostra fabbrica gratis installa ed addestramento.
(5) oltre all'India, inoltre abbiamo ingegneri locali nell'Egitto, Turchia. Può fornirgli i servizi tempestivi
(software di aggiornamento 6).Free: il software della macchina è sviluppato dalla nostra società, in modo da sappiamo renderla più intelligente e forniamo il software tutta la vita di aggiornamento libero per il cliente che acquistano la macchina.
(7).we può fornire l'intera linea soluzione se volete. Siamo molto professionali sul campo di SMT.
FAQ:
1.How posso comprare questa macchina voi? (Molto facile e flessibile!)
A. Consult noi circa questo prodotto sulla linea o dal email.
B. Negotiate e conferma il prezzo finale, il trasporto, i metodi di pagamento ed altri termini.
C. Send la fattura pro forma e confermate il vostro ordine.
D. Effettui il pagamento secondo il metodo messo sulla fattura pro forma.
2.How per assicurare la qualità della macchina?
Abbiamo nostro proprio complesso industriale. C'è centro di produzione e centro di R & S e centro di ispezione di qualità per garantire la qualità delle macchine. Prima di trasporto, collauderemo ancora la macchina per assicurarci che la qualità della macchina sia buona.
3.Are voi un partner affidabile?
Sì naturalmente. Ci siamo specializzati in scelta di SMT e macchina del posto in 10 anni a Shenzhen Cina. I nostri prodotti hanno esportato ad oltre 20 paesi e regioni. Stiamo lavorando con le numerose grandi società in India, Turchia, nel Pakistan, nell'Egitto ecc.
