10 teste, 52 stazioni di alimentazione.
Applicabile a 0402 ~ 35 * 35mm componenti devono opzione fotocamera fissa
Dimensione del PCB: 500*450mm, 50*50mm
Applicazione:azionatore,camera elettrica per uso domestico,luce a led,luce a discesa,luce stradale,luce a pannello,prodotti 3C,etc.
Nuove funzioni e prestazioni:
1. Responsabile del collocamento integrato
Le 10 serie di assi Z sono controllate in modo indipendente da un motore lineare magnetico modulare, che migliora notevolmente la velocità, precisione e stabilità.
2.Sistema di angolazione di precisione
Il sistema di angolo modulare controlla indipendentemente l'angolo di ciascun componente per garantire un posizionamento di alta precisione. 10 ugelli di aspirazione per testa, con una distanza centrale di 16 mm.
3.Camera di riconoscimento visivo di volo.
Riconoscimento del volo della testa + fotocamera fissa di riconoscimento del volo (opzionale), identificazione ad alta velocità e alta precisione. Il componente può fare 0201 a 35 * 35mm, altezza 16mm, altre altezza possono essere personalizzate

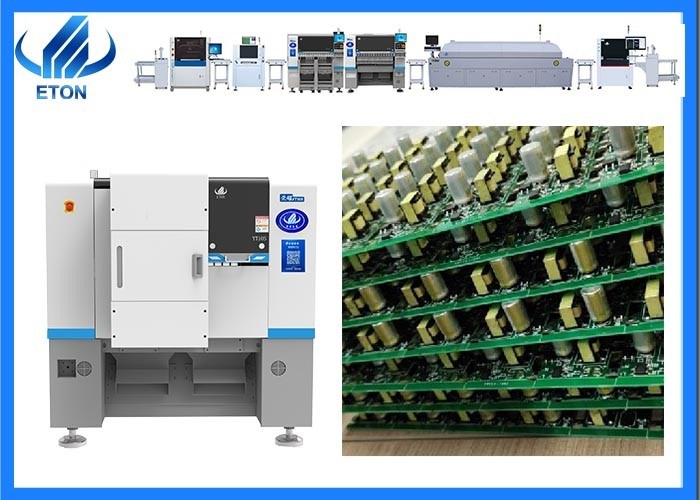

Parametro tecnico delmontatore di chip smt
| Modello |
YT10S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2020 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*450 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
¢16mm(Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
48000 CPH ((In condizioni ottimali) |
| Componenti |
0201~15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM), Altre dimensioni dei componenti possono essere personalizzate |
| Componenti velocità |
0.2 mm |
| Numero della stazione di alimentazione |
52 PCS (opzione 104 PCS) |
| Numero di ugelli |
10 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
montatore di chip smtApplicazione: Linea SMT
Stampa a stencil semiautomatica:Soldar paste Printing
| Modello |
ET-S600 |
| Dimensioni |
1400*800*1680 mm |
| Dimensione della piattaforma |
300 × 600 mm |
| Dimensione del PCB |
250×550 mm |
| Dimensione del modello |
550 × 830 mm |
| Velocità di stampa |
0-8000 mm/min |
| Spessore del PCB |
0-50 mm |
| Intervallo di sintonizzazione dei PCB |
Fronte/lato ± 10 mm |
| Fornitore di alimentazione |
1PAC 220V 50/60HZ |
| Altezza della piattaforma |
850 ± 20 mm |
| Precisione di ripetibilità |
± 0,01 mm |
| Modalità di posizionamento |
Fuori/buco di riferimento |
| Peso |
Circa 200 kg. |
Convogliere a binario singolo:
Azionare la stampante a stencil per stampare la pasta di saldatura sul PCB
| Modello |
ET-C500 |
| Struttura del telaio in acciaio, lunghezza del binario |
L=500 |
| Intervallo di regolazione della larghezza |
50 ∼ 350 mm |
| Dimensione del PCB |
500*350 mm |
| Altezza della trasmissione |
920±20 |
| Trasmissione |
Convogliatore a nastro piatto da 5 mm |
| Velocità |
Regolabile da 0,5 a 9 m/min |
| Motore |
Un set di motore passo a passo da 25 W |
| Controllo |
Pannello di controllo industriale |
| Direzione di trasmissione |
Single (sinistra → destra) |
| Una sezione di controllo, due sensori. |
Macchina di selezione e collocazione:parti di montaggio
La scheda PCB che è stata spazzolata con pasta di saldatura verrà inviata alla macchina per il montaggio automatico.e la macchina di pick and place sceglierà automaticamente i componenti e li metterà su PCB
Forno a reflusso di zona 8:Soldatura a reflusso
La scheda PCB da montare con i componenti viene inviata al forno di reflow, il forno di reflow riscalderà e salderà i componenti con pasta di saldatura sul PCB.
| Modello di prodotto |
ET-R8 |
| Sistema di riscaldamento |
NO. della zona di riscaldamento |
Riscaldamento ad aria calda superiore 8, riscaldamento ad aria calda inferiore 8 |
| |
Lunghezza della zona di riscaldamento |
3000 mm |
| |
metodo di riscaldamento |
aria calda completa |
| Sistema di distribuzione |
Larghezza massima del PCB |
Cintura a maglia di 450 mm, senza binario a piombo |
| |
Direzione del trasporto |
Sinistra-destra, destra a sinistra (opzione) |
| |
Altezza del nastro trasportatore |
Cintura a maglia 880±20 mm |
| |
Metodo di consegna |
Azionamento a cinghia a maglia + rotaia (facoltativo) |
| |
Velocità del trasportatore |
0-2000 mm/min |
|
Sistema di controllo
|
potenza |
380V 50/60Hz AC trifase a cinque fili:380V 50Hz |
| |
Potenza di avvio |
28 kW |
| |
Potenza di lavoro |
7 kW |
| |
Tempo di riscaldamento |
Circa 15 minuti. |
| |
Intervallo di regolazione della temperatura |
Temperatura ambiente ≈ 350°C |
| |
Metodo di controllo della temperatura |
Controllo PID + SSR |
| |
Precisione del controllo della temperatura |
± 1°C |
| |
Alarme anomali |
Alarme di temperatura anormale |
|
Sistema della macchina
|
Dimensioni della macchina (L*W*H) |
4600 mm*1000 mm*1400 mm |
| |
Peso della macchina |
1300 kg |
Servizio ETON
- Sì.
- Soluzioni professionali: fornire soluzioni professionali SMT Full line
- Garanzia gratuita: servizio di fabbrica di garanzia di un anno.
- Installazione gratuita: installazione gratuita in loco per garantire una produzione senza intoppi.
- Formazione tecnica gratuita: formazione professionale di funzionamento e manutenzione.
- Supporto tecnico gratuito: supporto tecnico online 24 ore su 24.
- Free Software Upgrade: Offri aggiornamenti software gratuiti per tutta la vita
