Dettagli:
Termini di pagamento e spedizione:
|
Nome: | SMT pick and place machine, SMT chip mounter, SMT nozzle | Fornitore di energia: | AC220V 50Hz |
---|---|---|---|
testa: | 20 pezzi | stazione dell'alimentatore: | 104pcs |
Velocità di montaggio: | 98000CPH | Altezza di montaggio: | < 16 mm |
Peso totale: | 1850kg | Componenti applicabili: | 0402,0805,0603,1206, CONTENTINO |
Applicazione: | Linea di produzione di SMD, macchina del tiratore del montaggio di SMT, linea di produzione di SMT, | Garanzia: | 1 anno |
Evidenziare: | Macchina per la fabbricazione di luci a LED a tubo 98000CPH,Macchina per la produzione di luci a LED per tubi SMT,Display Making Machine SMT linea |
Macchina multi-integrata ad alta velocità, che rompe le convenzioni del settore, migliorando notevolmente la velocità di montaggio, la precisione e la stabilità.
Dispositivo di rilevamento del vuoto
Ciascuna testa di posizionamento con
La funzione di rilevamento, che migliora
la stabilità dell'attrezzatura e
l'affidabilità del prodotto.
Capacità di trasmissione ad altissima velocità
L'adozione di motori magnetici lineari di fascia alta e di un
testa modulare multifunzione, il posizionamento
La capacità di produzione è aumentata del 25% rispetto al
macchine tradizionali, con velocità ottimale
raggiungendo 98000CPH
Soluzione di linea SMT completamente automatica
Nella linea SMT, ci sono stampanti automatiche con stencil, pick and place machine, reflow oven machine, loader e un-loader machine.Alcune fabbriche utilizzeranno una macchina stampatrice a stencil automatica per diverse linee SMTETON fornirà il suggerimento professionale per la progettazione della linea.
Parametro tecnico

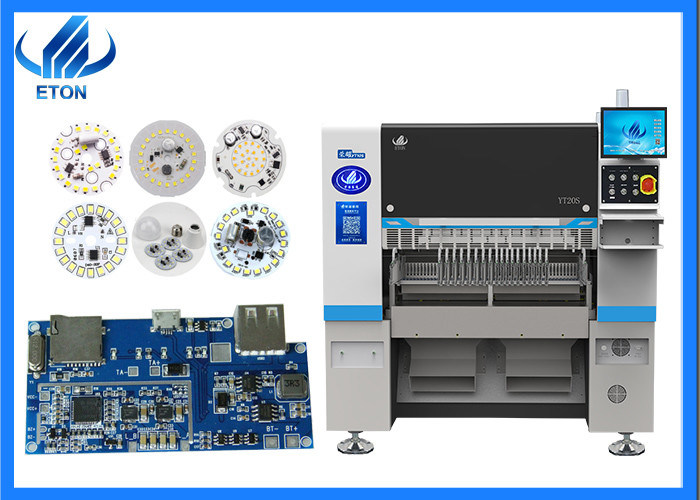

Modello | YT20S |
Dimensione | |
Distanze | 1480 mm |
Larghezza | 2680 mm |
Altezza | 1650 mm |
Peso totale | 2380 kg |
PCB | |
Lunghezza PCB Larghezza | Max: 500*300mm ((opzione 1200*450) Min: 50*50mm |
Spessore del PCB | 0.5-5 mm |
Clamping per PCB | Serratura del cilindro, larghezza del binario regolabile |
Modalità di montaggio | Raccogliere in gruppo e collocare separatamente |
S.O. | |
Sistema | Windows7 |
Software | Ricerca e sviluppo in modo indipendente |
Visualizzazione | Monitor a schermo tattile |
Dispositivo di ingresso | Tastiera, mouse |
Sistema di visione | |
Numero della camera | 1 PCS (capocamera di visione di volo) |
2 fotocamere PCS Mark | |
Precisione di montaggio | CHIP±0,03mm QFP±0,025mm Cpk |
Altezza di montaggio | 16 mm (Altre altezze possono essere personalizzate) |
Velocità di montaggio | 98000 CPH ((In condizioni ottimali) |
Componenti | 0201~12MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM),Altre dimensioni dei componenti possono essere personalizzate |
Componenti velocità | 0.2 mm |
Numero della stazione di alimentazione | 104 PCS |
Numero di ugelli | 20 PCS |
Potenza | 220AC 50HZ |
Consumo di energia | 1.5kw |
Ambiente operativo | 23°C±3°C |
Velocità di trasmissione | > 1000 mm/sec |
Direzione di trasmissione | Single ((sinistra→ destra o destra→ sinistra) |
Modalità di trasmissione | Azionamento online |
Modalità di posizione | Optico |
Consumo di gas | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
Modulo di scheda di controllo del movimento 1 set | Ricerca e sviluppo indipendenti di ETON |
Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta |
Strada di alimentazione | Alimentatore intelligente con doppio motore |
Interfaccia del sistema MES di gestione della produzione | Personalizzato |
