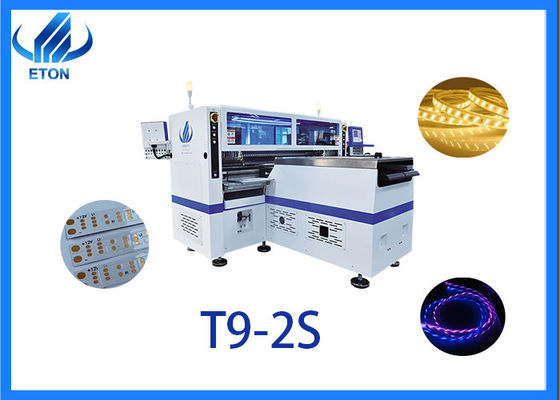

T9-2S Super velocità di rotolamento a rotolamento guidato flessibile striscia luce pick and place machine
Descrizione
Le teste modulari ad alta velocità T9-2S si applicano ai LED 3014/3020/2835/5050 e alle resistenze, condensatori, raddrizzatori a ponte ecc. Con il rilevamento di perdite di componenti di design unico e la funzione di riempimento dei singoli componenti, regolare la piattaforma di trasporto in base a varie strisce da rotolare a rotolare, gamma 250± 10 mm, la lunghezza massima è di 1 M per ciclo.
Parametro principale della macchina
|
Modello
|
T9-2S
|
|
Dimensione
|
(L) 3454* ((W) 3035* ((H) 1777 mm
|
|
Peso totale
|
3100 kg
|
|
Dimensione del PCB
|
250±10) mm* Qualsiasi lunghezza
|
|
Spessore del PCB
|
0.1-0.5 mm
|
|
Clamping per PCB
|
Adsorbimento a vuoto, serraggio del cilindro, larghezza regolabile del binario
|
|
Via di montaggio
|
Selezione di gruppi e collocamento di gruppi
|
|
Modalità di montaggio
|
Doppia rotaia + Quattro gruppi di teste di posizionamento
|
|
Numero della fotocamera
|
10 serie (camera digitale)
|
|
Software
|
Ricerca e sviluppo in modo indipendente
|
|
Precisione di ripetizione
|
± 0,05 mm
|
|
Altezza di montaggio
|
5 mm
|
|
Velocità di montaggio
|
Doppio lato: 500.000 CPH
Lato singolo: 250.000 CPH (velocità ottimale)
|
|
Varietà di componenti
|
LED 3014/3020/2835/5050 e resistori, condensatori, raddrizzatori di ponti ecc.
|
|
Consumo di energia
|
9.6 KW
|
|
Numero della stazione di alimentazione
|
Della parte doppia: 136 PCS (della parte singola: 68 PCS)
|
|
Numero di ugelli
|
Della parte doppia: 136 PCS (della parte singola: 68 PCS)
|
|
Fase 1
|
Macchina di caricamento
|
Invio del rotolo FPCB alla stampante
|
|
Fase 2
|
Stampa a stencil semiautomatica
|
Stampa della pasta di saldatura sul PCB flessibile
|
|
Passaggio 3
|
Fase tampone
|
Buffer e trasportare il PCB flessibile per la macchina di pick and place
|
|
Passaggio 4
|
Macchina per la selezione e il posizionamento
|
Montaggio di chip e componenti a LED su PCB flessibili
|
|
Fase 5
|
Linea della cintura dei trasporti
|
Trasportare il PCB flessibile al forno di reflow
|
|
Passaggio 6
|
Forno di ricarico
|
Riscaldamento della pasta di saldatura con FPCB per saldare i componenti su FPCB
|
|
Passaggio 7
|
Macchina di scarico
|
Rifinitura della striscia flessibile
|
Mercato
I nostri prodotti sono stati esportati in oltre 20 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc. E qui ci sono alcuni dei nostri grandi clienti:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e così via.
Certificazioni
Dalla sua fondazione, ETON si è concentrata sulla portata e sullo sviluppo della tecnologia, ha ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici,12 diritti d'autore sul software.
ETON is rated as “Shenzhen High-tech enterprise” ”Guangdong high-tech enterprise” “China high-tech enterprise” “2015 LEDTechnology Innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” etc.
Società ETON
Con 18 anni di esperienza nel settore, abbiamo sviluppato molti tipi di macchine di posizionamento, come la macchina ad altissima velocità e la macchina multifunzione.
Possiamo scegliere diversi tipi di prodotti in base alle vostre esigenze di produzione.
Se siete nel settore SMT, non perdetevi la nostra compagnia.
