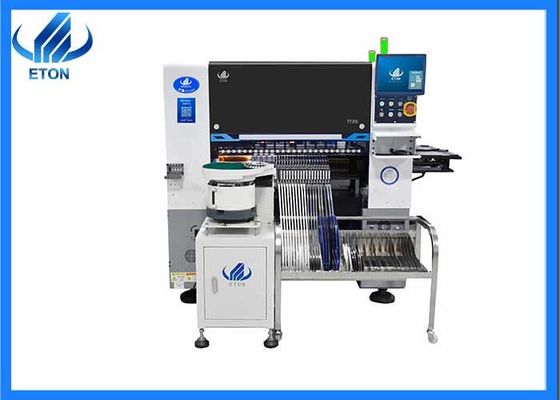

Nuova serie di valore raggiunge 80000 CPH SMT montatore 20 teste SMT montaggio macchina

Nuove serie di valori raggiungono 80000 CPHMontaggio SMT 20 teste

Caratteristiche principali della macchina

• Adottare testa multi modulare ad alta velocità, applicare a chip ultra piccolo 0201 ~ 40 * 40mm chip grande, gamma di componenti più ampia;
• Nuova fotocamera di visione di volo migliora le prestazioni di riconoscimento, dimensioni fino a 40 * 40mm, applicabile a BGA o CSP ecc;
• Dispositivo di rilevamento del vuoto: ciascuna testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto;
• Capacità ad altissima velocità: adotta un motore magnetico lineare di fascia alta, un servosistema e una testa modulare multifunzione, la capacità è aumentata del 25% rispetto alla macchina tradizionale,velocità ottimale raggiungere 80000 CPH;
• Nuova testa di posizionamento ad alta precisione, auto-sviluppata;
• Combinare una telecamera di riconoscimento di segni ad alta precisione con una telecamera di visione di volo fissa, assicurando la precisione del posizionamento;
• Lo slot del carrello di attracco a doppio lato 32PCS, pacchetti di bobine a nastro:64PCS ((spazio del carrello di attracco a un lato 16PCS, pacchetti di bobine a nastro:32PCS),scambio libero tra carrello di attracco e alimentatore del vassoio IC(alimentatore del vassoio IC:Opzione)
• Smart Double-Head tape feeder: supporto YT serie doppia testa intelligente alimentatore di nastri elettrici bobina, correggendo otticamente la posizione di alimentazione del componente, può raggiungere stabile,alimentazione accurata e ad alta velocità;
• La testa di posizionamento adotta il rilevamento del vuoto indipendente, migliora le prestazioni di posizionamento;
• programmazione offline, risparmio di tempo del ciclo di passaggio;
• Funzione di apprendimento intelligente e funzione di ottimizzazione automatica.
• Due porti, 20 fusi*2 porti, complessivamente 40 fusi;
• Capacità di movimentazione PCB flessibile, doppia rotaia, entrambi i portici possono montare allo stesso tempo lo stesso PCB di grandi dimensioni, realizzando una produzione flessibile.



  Parametro tecnico

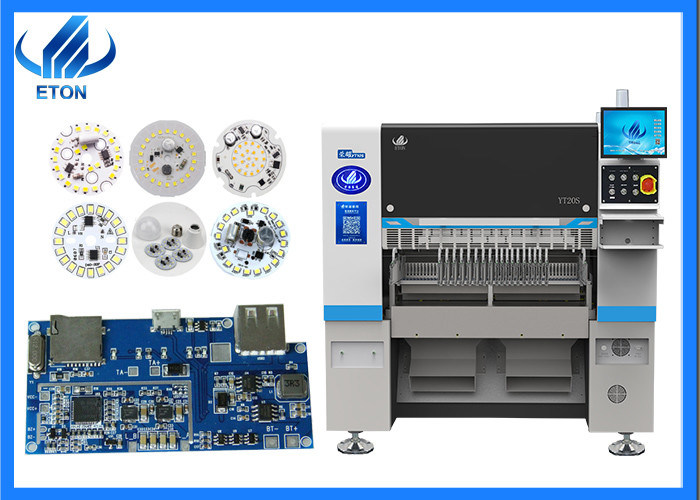

  Modello	YT20S
  Dimensione del PCB	Dimensioni massime: 500*450 mm ((Solo lato) 500*300 (doppia facciata) Dimensione minima: 50*50 mm
  Spessore del PCB	00,5-4,5 mm
  Clamping per PCB	Serratura del cilindro, larghezza del binario regolabile
  Ferrovie	2 binari, 2 portici ((Il binario 1,4 è un binario fisso)
  Software	Ricerca e sviluppo in modo indipendente
  Sistema MES di gestione della produzione	Personalizzato (opzionale)
  Programmazione offline	Disponibile
  Fotocamera	Riconoscimento da fotocamera di visione inferiore/camera di identificazione di volo
  Precisione di ripetizione	± 0,02 mm
  Altezza di montaggio	15 mm
  Modalità di posizionamento	Optico
  Velocità ottimale	80000 CPH
  Intervallo dei componenti	Min 0201~40*40 mm confezioni a nastri e alimentatori per vassoi IC, ecc.
  Modalità di posizionamento	Optico
  Numero di teste	Scatena per carrello a doppio lato 32 PCS, pacchetti a nastro: 64 PCS ((singolo) slot del carrello di attracco laterale 16PCS, pacchetti di nastri: 32PCS), commutabile liberamente tra carrello di attracco e alimentatore del vassoio IC ((alimentatore del vassoio IC: facoltativo)
  Strada di alimentazione	Alimentatore intelligente a doppia testa
  Asse X, Y, Z	Motore lineare magnetico di fascia alta + servomotore

  Linea di produzione SMT



  Informazioni sulle società

• ETON ha più di 10 anni di esperienza nelle macchine SMT, ha un parco industriale di 52000 metri quadrati, un team professionale di ricerca e sviluppo e un team di vendita; vale la pena menzionare che la capacità produttiva è più forte.Perché abbiamo abbastanza attrezzature meccaniche, personale esperto e ingegnere, ottenere un grande supporto.
• Molti clienti nazionali e stranieri per raggiungere una cooperazione a lungo termine con ETON. ETON è il marchio Top di macchine SMT in Cina, ha grande più di 80% grande mercato dell'industria di illuminazione a led;

•  I nostri prodotti sono esportati in più di 20 paesi e regioni, come Corea del Sud, Turchia, Egitto, India, Russia, America, Brasile, Tunisia, Polonia, Lituania, Sud Africa, Iran, Vietnam, Pakistan,Arabia Saudita, Uzbekistan, Nigeria, Germania, ecc.

Imballaggio

Tutte le macchine sono confezionate con imballaggi a vuoto e in legno

Fase 1: imballaggio con pellicola.

Fase 2: imballaggio sotto vuoto.

Fase 3:Imballaggio delle scatole di legno

Puoi fidarti di noi, perché abbiamo un imballaggio professionale e standard per proteggere la macchina.

I nostri servizi

• Possiamo fornireSMTintera linea di produzioneSoluzione.
• Ingegnere localeIndia, Egitto, Turchia, che può fornire la massima comodità.liberoinstallazione e formazione.
• Un anno pergaranzia.
• Due normali.visiteclienteunoanno.
• LiberoAggiornamento del software: Offri aggiornamento del software gratuito per tutta la vita.
