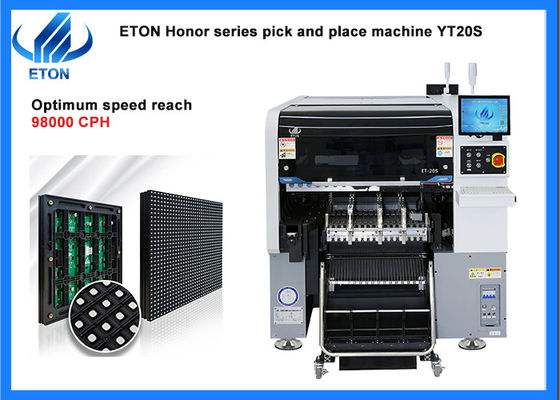

Caratteristiche principali della macchina
- Adottare testa multi modulare ad alta velocità, applicare a chip ultra piccolo 0201 ~ 40 * 40mm chip grande, gamma di componenti più ampia;
- Nuova fotocamera di visione di volo migliora le prestazioni di riconoscimento, dimensioni fino a 40 * 40mm, applicabile a BGA o CSP ecc;
- Dispositivo di rilevamento del vuoto: ciascuna testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto;
- Capacità ad altissima velocità: adotta un motore magnetico lineare di fascia alta, un servosistema e una testa modulare multifunzione, la capacità è aumentata del 25% rispetto alla macchina tradizionale,velocità ottimale raggiungere 80000 CPH;
- Nuova testa di posizionamento ad alta precisione, auto-sviluppata;
- Combinare una telecamera di riconoscimento di segni ad alta precisione con una telecamera di visione di volo fissa, assicurando la precisione del posizionamento;
- Lo slot del carrello di attracco a doppio lato 32PCS, pacchetti di bobine a nastro:64PCS ((spazio del carrello di attracco a un lato 16PCS, pacchetti di bobine a nastro:32PCS),scambio libero tra carrello di attracco e alimentatore del vassoio IC(alimentatore del vassoio IC:Opzione)
- Smart Double-Head tape feeder: supporto YT serie doppia testa intelligente alimentatore di nastri elettrici bobina, correggendo otticamente la posizione di alimentazione del componente, può raggiungere stabile,alimentazione accurata e ad alta velocità;
- La testa di posizionamento adotta il rilevamento del vuoto indipendente, migliora le prestazioni di posizionamento;
- programmazione offline, risparmio di tempo del ciclo di passaggio;
- Funzione di apprendimento intelligente e funzione di ottimizzazione automatica.
- Due porti, 20 fusi*2 porti, complessivamente 40 fusi;
- Capacità di movimentazione PCB flessibile, doppia rotaia, entrambi i portici possono montare allo stesso tempo lo stesso PCB di grandi dimensioni, realizzando una produzione flessibile.
Parametro principale della macchina
| Modello |
YT20S |
| Dimensione del PCB |
Dimensioni massime: 500*450 mm ((Solo lato)
500*300 (doppia facciata)
Dimensione minima: 50*50 mm
|
| Spessore del PCB |
00,5-4,5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Ferrovie |
2 binari, 2 portici ((Il binario 1,4 è un binario fisso) |
| Software |
Ricerca e sviluppo in modo indipendente |
| Sistema MES di gestione della produzione |
Personalizzato (opzionale) |
| Programmazione offline |
Disponibile |
| Fotocamera |
Riconoscimento da fotocamera di visione inferiore/camera di identificazione di volo
|
| Precisione di ripetizione |
± 0,02 mm |
| Altezza di montaggio |
15 mm |
| Modalità di posizionamento |
Optico |
| Velocità ottimale |
80000 CPH |
| Intervallo dei componenti |
Min 0201~40*40 mm confezioni a nastri e alimentatori per vassoi IC, ecc. |
| Modalità di posizionamento |
Optico |
| Numero di teste |
Scatena per carrello a doppio lato 32 PCS, pacchetti a nastro: 64 PCS ((singolo)
slot del carrello di attracco laterale 16PCS, pacchetti di nastri: 32PCS), commutabile liberamente
tra carrello di attracco e alimentatore del vassoio IC ((alimentatore del vassoio IC: facoltativo)
|
| Strada di alimentazione |
Alimentatore intelligente a doppia testa |
| Asse X, Y, Z |
Motore lineare magnetico di fascia alta + servomotore
|
Di noi
Nel 2007, abbiamo fondato il Taipei R & D Center e iniziato la tecnologia speciale di montaggio di chip e la ricerca e lo sviluppo di brevetti.
Nel 2008, Hong Kong Hong ETON Group Co., Ltd. è stata fondata. ETON ha fatto grandi risultati nel campo dei LED e ha lavorato duramente.
Nel 2011, è stata fondata la Shenzhen ETON Automation Equipment Co., Ltd. è un fornitore di soluzioni di produzione e processo incentrato sulla ricerca e sviluppo, produzione,vendita e servizio di macchine per la selezione e la collocazione ad alta velocità SMT e di apparecchiature periferiche per l'automazione SMT.
Ora, ETON ha SMT alta velocità di pick-and-place macchina divisione, precisione saldatura pasta stampante divisione, alta velocità di precisione di distribuzione di apparecchiature divisione,e divisione delle apparecchiature di automazione periferica SMT.
Imballaggio e trasporto:
Imballaggio del prodotto:
La macchina di montaggio SMT è accuratamente confezionata in una scatola di cartone robusta per garantire un trasporto sicuro.La macchina è ben avvolta in un rivestimento protettivo di schiuma per evitare danni durante il trasporto.
Spedizione:
Gli ordini per la macchina di montaggio SMT vengono elaborati e spediti entro 2 giorni lavorativi. Offriamo opzioni di spedizione standard ed accelerate per soddisfare le vostre esigenze.riceverete un numero di tracciamento per monitorare lo stato di consegna della vostra macchina.
Servizio post vendita:
Durante l'intero processo, offriamo un supporto completo:
Prevendita:
1Fornire una serie di attrezzature, comprese macchine per il pick and place, stampanti per stencil, forni a reflow, trasportatori, ecc.
2. Offrire soluzioni SMT di intera linea su misura per fattori specifici del cliente quali layout, requisiti e prodotti.
In vendita:
1. Fornire un monitoraggio in tempo reale dello stato di produzione della macchina del cliente.
2- tenere il cliente informato dei progressi della produzione attraverso video o foto.
Dopo vendita:
1- effettuare l'installazione gratuita in loco.
2Offriamo una garanzia di un anno e il servizio di fabbrica.
3- Programmare due visite regolari al cliente all'anno.
4Fornire formazione tecnica gratuita.
Supporto tecnico:
1Fornire formazione tecnica gratuita per il funzionamento e la manutenzione.
2. Offrire supporto tecnico online 24 ore su 24.
3• Impiegare ingegneri locali in India (Delhi, Mumbai e Daman), Turchia ed Egitto.
Questo approccio globale assicura che i nostri clienti ricevano supporto in ogni fase, dalle consultazioni pre-vendita all'assistenza tecnica e alla manutenzione in corso.
