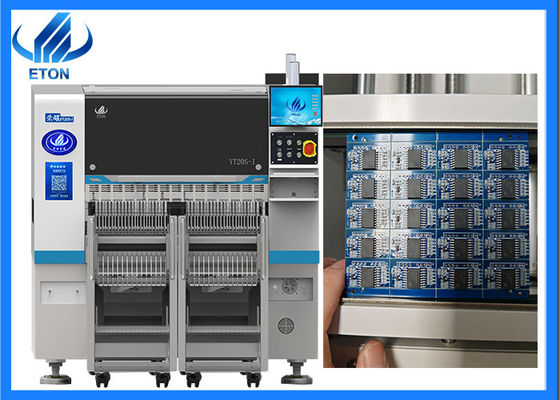

SMT Pick and Place Machine. Doppio gantry, 20 fusioni, supporto ANC e opzione IC Tray.
Caratteristiche principali della macchina

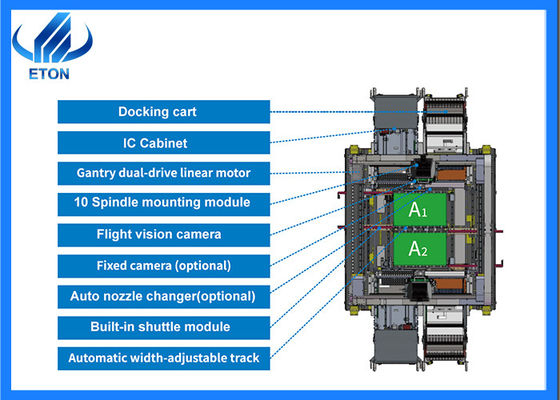

● Nuova testa di posizionamento ad alta precisione, auto-sviluppata.
● Combinazione di una telecamera di riconoscimento di segni ad alta precisione con una telecamera di visione a volo fisso per garantire la precisione del posizionamento.
● La testa di posizionamento adotta un sistema di rilevamento del vuoto indipendente, migliorando le prestazioni di posizionamento.
● Programmazione offline, risparmia tempo durante i cicli di passaggio.
● Il software include funzioni di apprendimento profondo e ottimizzazione automatica.
● Supporta l'interfaccia MES.
● dotato di funzione di importazione di coordinate.
Parametro principale della macchina
|
Modello
|
YT20S-I
|
|
Dimensione
|
1590mm*2680mm*1650mm
|
|
Peso totale
|
2200kg
|
|
Lunghezza PCB Larghezza
|
Max:500*300mm Min:50*50 mm
|
|
Spessore del PCB
|
0.5-5 mm
|
|
Clamping per PCB
|
Serratura del cilindro, larghezza del binario regolabile
|
|
Modalità di montaggio
|
Raccogliere in gruppo e collocare separatamente
|
|
Sistema
|
Finestre10
|
|
Software
|
Ricerca e sviluppo in modo indipendente
|
|
Visualizzazione
|
LEDmonitor
|
|
Dispositivo di ingresso
|
Tastiera, Topo
|
|
Numero della camera
|
1PCS(Telecamera di visione di volo della testa)
|
|
2 fotocamere PCS Mark
|
|
Ripeto. Precisione
|
CHIP±0,03 mmIC/BGA±0.025mm Cpk️1.33 (3o)
|
|
Altezza di montaggio
|
¢16mm(Altre altezze possono essere personalizzate)
|
|
Velocità di montaggio
|
98000 CPH(In condizioni ottimali)
|
|
Componenti
|
0201~15*15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~40*40MM),Altre dimensioni dei componenti possono essere personalizzate
|
|
Potenza
|
220AC 50HZ
|
Le nostre mostre
La nostra azienda ha partecipato a varie mostre nei paesi stranieri, tra cui India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition, ecc.
Il nostro vantaggio.
Io...Concentrarsi sulla SMTalte velocitàmacchine per il prelievo e il posizionamento20 anni
Io...I prodotti esportati in oltre40 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc..
Io...ETON ha ottenuto 14 brevetti di invenzione, 135 brevetti pratici, 49 diritti d'autore software di tecnologie di proprietà intellettuale, per essere un produttore leader del commercio SMT.

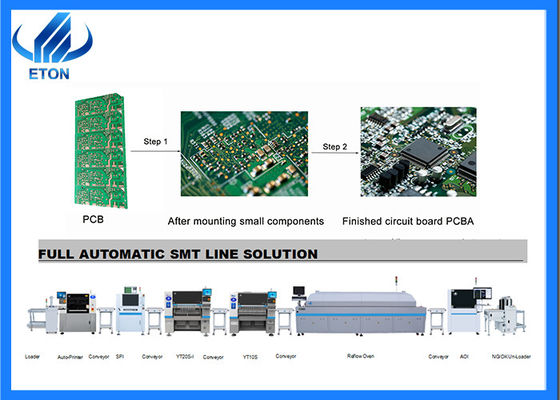

Soluzione di linea SMT
Spedizione e consegna
Via di spedizione:
※ Per via aerea, per campioni e piccoli pacchi
※ Per via marittima, per grossi pacchetti e quantità;
※ Altri modi come richiesto dal cliente.
Tempo di consegna:
※ Entro 30 giorni.
Domande frequenti
1.Che dimensioni di PCB supporta questa macchina?
SupportaPCB da 50×50 mm a 500×300 mm, per soddisfare le varie esigenze di produzione.
2.Quali sono le sue caratteristiche principali?
Portale doppio, 20 fusioni, teste di posizionamento modulari, eopzionale sistema IC Tray & ANCper una produzione flessibile e ad alta velocità.
3.L'aggiornamento del software è gratuito?
Sì, la macchina supportaaggiornamenti di software gratuitiper garantire prestazioni ottimali e nuove caratteristiche.
4.Quali componenti può inserire?
Si gestisce0201, IC, BGA, QFP, e di più, conSupporto del vassoio IC per componenti complessi.
