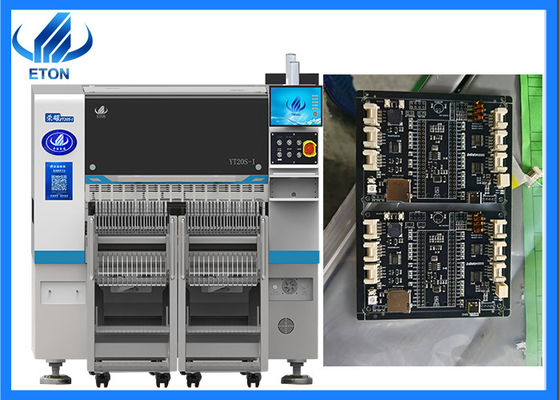

High-Speed SMT Pick and Place Machine. 20 fusioni, doppia guanciale, modulare e IC tray compatibile.
Descrizione
● Portale doppio, 20 fusi.
●Dispositivi per la produzione di PCB.
● Codice di controllo dei movimenti
●Il cablaggio flessibile è possibile grazie al posizionamento modulare
Altre voci e modalità di produzione.
Parametro principale della macchina
|
Modello
|
YT20S-I
|
|
Dimensione
|
1590mm*2680mm*1650mm
|
|
Peso totale
|
2200kg
|
|
Lunghezza PCB Larghezza
|
Max:500*300mm Min:50*50 mm
|
|
Spessore del PCB
|
0.5-5 mm
|
|
Clamping per PCB
|
Serratura del cilindro, larghezza del binario regolabile
|
|
Modalità di montaggio
|
Raccogliere in gruppo e collocare separatamente
|
|
Sistema
|
Finestre10
|
|
Software
|
Ricerca e sviluppo in modo indipendente
|
|
Visualizzazione
|
LED monitor
|
|
Dispositivo di ingresso
|
Tastiera, Topo
|
|
Numero della camera
|
1 PCS(Telecamera di visione di volo della testa)
|
|
2 fotocamere PCS Mark
|
|
Ripeto. Precisione
|
CHIP±0,03 mmIC/BGA±0.025mm Cpk️1.33 (3o)
|
|
Altezza di montaggio
|
️16mm (Altre altezze possono essere personalizzate)
|
|
Velocità di montaggio
|
98000 CPH(In condizioni ottimali)
|
|
Componenti
|
0201~15*15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~40*40MM),Altre dimensioni dei componenti possono essere personalizzate
|
|
Potenza
|
220AC 50HZ
|
Applicazione della macchina
Le nostre mostre
Come azienda esperta nel commercio di macchine SMT pick and place con oltre 30 paesi e regioni a bordo, Eton ha partecipato a molte mostre di paesi stranieri,come l' India Mumbai Exhibition, India Delhi Mostra, Mostra Egitto, Mostra Turchia, Mostra Pakistan, ecc. E anche abbiamo preso parte alla nostra mostra nazionale, come Guangzhou Guangya Mostra,Mostra di Monaco di Shanghai, Chongqing LED Light Exhibition, ecc.
Macchina correlata
ETON è uno dei principali produttori di macchine di pick and place ad alta velocità SMT in Cina e forniamo anche una soluzione di linea completa con dispositivi periferici come stampante a stencil, trasportatore, distributore di colla,forno di transizione e forno di ricarica ecc..
Pacchi
Per quanto riguarda il pacchetto della macchina, lo mettiamo in film di imballaggio e cotone di schiuma, per evitare la polvere e l'acqua di proteggere la macchina e mantenere asciutta della macchina durante il trasporto,Equipaggiare con scatole di legno per il trasporto al porto specificato.
Domande frequenti
1.Che dimensioni di PCB supporta questa macchina?
Questa macchina supporta PCB di dimensioni che vanno dacon una lunghezza massima di 500 × 300 mm e una lunghezza minima di 50 × 50 mm, che lo rende adatto a varie esigenze di produzione.
2.Quali sono le caratteristiche principali di questa macchina SMT?
Esso dispone di unSistema a doppio grattacielo, 20 fusi, e supportiopzionale IC Tray e sistema ANC, consentendo una produzione flessibile e modalità di posizionamento multiple per soddisfare le diverse esigenze di fabbricazione.
3.La macchina supporta gli aggiornamenti software?
Sì, la macchina supportaaggiornamenti di software gratuiti, garantendo agli utenti le ultime funzionalità e le ottimizzazioni per migliorare l'efficienza della produzione.
4- Che tipo di componenti può mettere questa macchina?
La macchina supporta una vasta gamma di componenti, tra cui0201, IC, BGA, QFPCon il vassoio IC opzionale, gestisce in modo efficiente componenti complessi del pacchetto.
