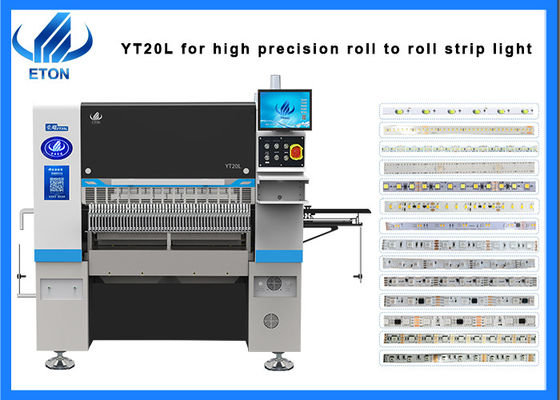

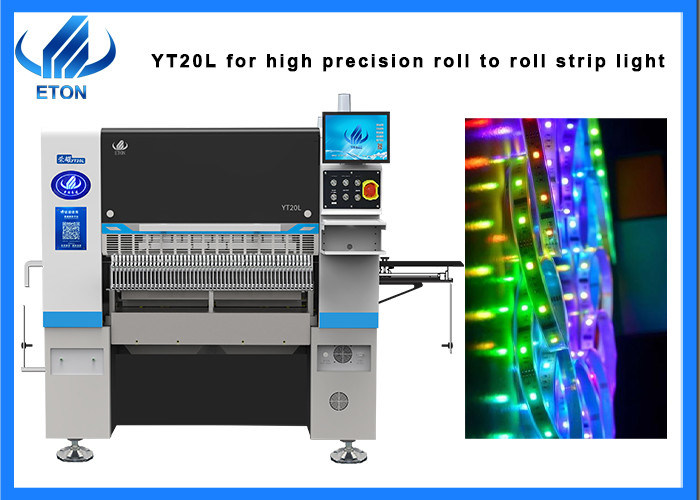

Macchina SMT di precisione per l'assemblaggio di strisce LED morbide.
Caratteristiche principali della macchina
1.Montabilità una tantum del chip LED, dei componenti del chip, del circuito integrato ecc.;
2.Due corsie, due portici, possono montare due prodotti diversi contemporaneamente;
3Risparmiare molto tempo per il passaggio alla produzione e la prova dei campioni;
4L'asse X, Y e Z adottano tutti un motore lineare magnetico di fascia alta sviluppato da noi stessi;
5. L'asse Y adotta una struttura a doppio azionamento
6.Applicare su 0201mm ~ 15 * 15mm pacchetto di nastri.
Parametro principale della macchina
|
Modello
|
YT20L
|
|
Dimensione
|
2240mm*2070mm*1650mm
|
|
Peso totale
|
2200 kg
|
|
Lunghezza PCB Larghezza
|
250 ± 10 mm*qualsiasi lunghezza(o(cfr.
|
|
Spessore del PCB
|
00,1-0,5 mm
|
|
Clamping per PCB
|
Fabbricazione a partire da:chiusura, assorbimento a vuoto
|
|
Ferrovie fisse
|
2 binari, 2 portici
|
|
Sistema
|
Finestre10
|
|
Software
|
Ricerca e sviluppo in modo indipendente
|
|
Programmazione offline
|
Disponibile
|
|
Dispositivo di ingresso
|
Tastiera, mouse
|
|
Numero della camera
|
2 PCS(Telecamera di visione di volo della testa)
|
|
4 PCS Mark camera
|
|
Ripeto. Precisione
|
CHIP±0,03 mm IC±0,025 mm Cpk
|
|
Altezza di montaggio
|
Standard: 16 mm Impostazione speciale: 10 mm
|
|
Velocità di montaggio
|
98000 CPH(In condizioni ottimali)
|
|
Componenti
|
0201~15*15MM materiale di imballaggio
|
|
Componenti SpAsso
|
0.2 mm
|
|
Numero della stazione di alimentazione
|
Doppio lato: 104 PCS (Lato singolo: 52 PCS)
|
|
No. dispindle
|
Doppia faccia: 20 PCS (Lato singolo: 10 PCS)
|
|
Potenza
|
220AC 50HZ
|
|
Consumo di energia
|
1.5kW
|

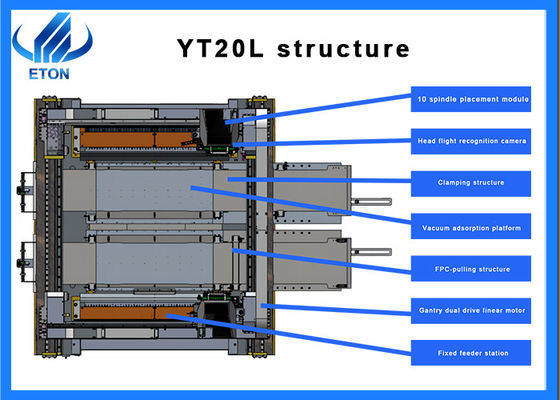

Parte principale della macchina
Pacchi
Passo 1: avvolgere con pellicola estensibile per evitare che l'attrezzatura si estenda.
Passo 2: imballaggio di carta a vuoto e sacchetto a prova di umidità, in modo che la macchina possa essere tenuta asciutta durante il trasporto per evitare l'umidità.
Passaggio 3: utilizzare cinghie e legno triangolare per fissare la macchina per evitare danni durante il trasporto.
Fase 4: ogni macchina esportata sarà dotata di scatole di legno di esportazione robuste, per garantire la qualità del prodotto consegnato.
Servizio
Periodo di mantenimento 1 anno
Garanzia di un anno Durante la garanzia, tutte le parti che devono essere riparate e sostituite saranno gratuite.
Manutenzione del software e dell'hardware per tutta la vita
Software di aggiornamento gratuito, il software è Reach e sviluppato da ETON, quindi supportiamo gli aggiornamenti gratuiti per tutta la vita.
Visitare regolarmente i clienti e raccogliere informazioni
Visitiamo i clienti regolarmente, frequentiamo le diverse mostre in città diverse ogni anno, nello stesso momento.Visiteremo i clienti locali e supporteremo il nostro servizio e raccogliamo feedback sui suggerimenti dei clienti in tempo.
Fornire le informazioni più recenti sulla tecnologia e le attrezzature
Diamo suggerimenti tecnologici professionali ai nostri clienti e condividiamo le ultime notizie con i nostri clienti
Servizio in loco
Abbiamo alcuni siti ufficiali in India come Mumbai e Nuova Delhi, abbiamo anche siti in Egitto, Turchia che possono fornire un servizio tempestivo con i nostri ingegneri.
In base alle vostre esigenze, un ingegnere senior dedicato verrà alla vostra fabbrica per l'installazione gratuita e vi insegnerà come usare la macchina.
Domande frequenti
Q.Che tipo di macchina avete?
- A.Siamo il produttore di macchine di pick and place SMT ad alta velocità, e anche costruire il nostro marchio per una macchina più efficiente e conveniente per i nostri clienti.serie di valori con alta precisione e alta produttività.
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori,
che si riferisce per il numero di componenti, il tempo di invio della scheda PCB
e ricevere il consiglio che La velocità di rotazione è determinata dalla produzione, e decide per i prodotti effettivi e bisogni.
