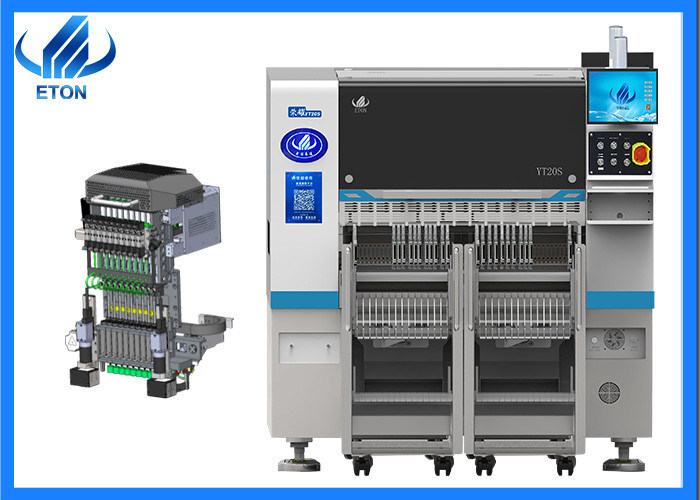

Software di aggiornamento gratuito multifunzionale 20 teste SMT pick and place machine
Descrizione

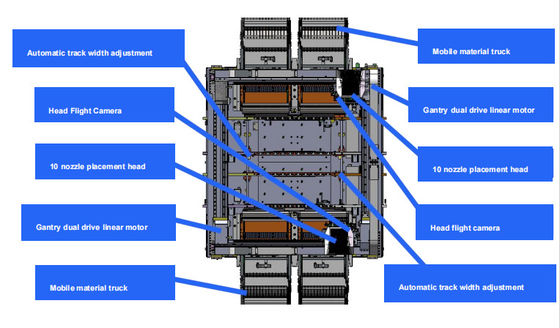

Responsabile del collocamento integrato
Leggera, la testa è integralmente formata, i 10 set di assi Z sono controllati indipendentemente da un motore lineare magnetico modulare, che migliora notevolmente la velocità, la precisione e la stabilità
Sistema di precisione per gli angoli
Il sistema di angolo modulare controlla indipendentemente l'angolo di ciascun componente per garantire un posizionamento di alta precisione. 10 ugelli di aspirazione per testa, con una distanza centrale di 16 mm.
Dispositivo di rilevamento del vuoto
Ogni testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto.
Capacità ad altissima velocità
Adottando motori magnetici lineari di alta gamma e una testa modulare multifunzione, la capacità di posizionamento è aumentata del 25% rispetto alle macchine tradizionali, con una velocità ottimale che raggiunge i 98000CPH
Parametro principale della macchina
| Modello |
YT20S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2680 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*300 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
16 mm (Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
98000 CPH ((In condizioni ottimali) |
| Componenti |
0201~12MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM),Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
104 PCS |
| Numero di ugelli |
20 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |

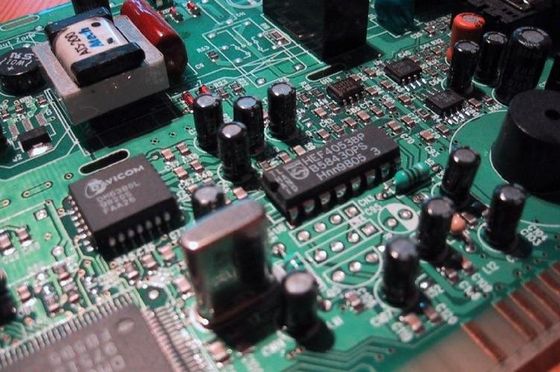

Applicazione della macchina
Le nostre mostre
Come azienda esperta nel commercio di macchine di pick and place SMT con oltre 30 paesi e regioni a bordo, Eton ha partecipato a molte mostre di paesi stranieri,come l' India Mumbai Exhibition, India Delhi Mostra, Mostra Egitto, Mostra Turchia, Mostra Pakistan, ecc. E anche abbiamo partecipato alla nostra mostra nazionale, come Guangzhou Guangya Mostra,Mostra di Monaco di Shanghai, Chongqing LED Light Exhibition, ecc.
Macchina correlata

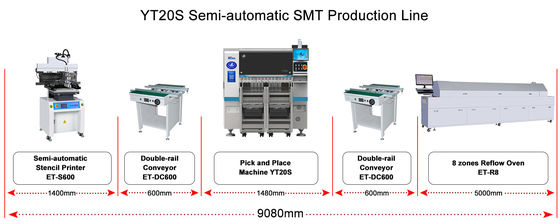

ETON è uno dei principali produttori di macchine per la selezione e il posizionamento ad alta velocità SMT in Cina e forniamo anche una soluzione di linea completa con dispositivi periferici come stampante a stencil, trasportatore, distributore di colla,forno di transizione e forno di ricarica ecc..
Pacchi
Per quanto riguarda il pacchetto della macchina, lo mettiamo in film di imballaggio e cotone di schiuma, per evitare la polvere e l'acqua di proteggere la macchina e mantenere asciutta della macchina durante il trasporto,Equipaggiare con scatole di legno per il trasporto al porto specificato.
Domande frequenti
Q. Qual è la qualità delle vostre macchine?
A. In qualità di produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 14 brevetti di invenzione, 135 brevetti pratici, 55 diritti d'autore di software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezione. E premiato come China high-tech enterprise, Shenzhen TOP brand assicuriamo la nostra alta qualità della nostra macchina come un eccellente produttore in Cina.
D. Quante ore può funzionare la macchina al giorno?
A. La macchina può funzionare tutto il giorno, ma per una vita di utilizzo più lunga, ti consigliamo di avere una o due ore di riposo al giorno.
D. La macchina è facile da usare?
R. Sì, la nostra macchina è molto intelligente e facile da usare, come il telefono intelligente, anche il software è prodotto dalla nostra azienda, quindi sappiamo come renderla più intelligente e facile da usare.
D. Quali servizi può fornire?
- A.
1) Forniamo soluzioni di linea completa per i nostri clienti;
- Abbiamo ingegneri locali in India, in Egitto, in Turchia, finché comprerete la macchina, organizzeremo ingegneri per installare, debuggare e addestrarvi gratuitamente, finché non imparerete a usare la macchina,Il nostro servizio è molto conveniente;
- Abbiamo anche ingegneri cinesi che forniscono servizi online per operare la macchina per risolvere i problemi con la macchina;
- Visiteremo i nostri clienti due volte l'anno per far funzionare la macchina e vedere lo stato della macchina;
- I nostri clienti godono di un upgrade gratuito della macchina.
