1.5KW consumo di energia ottimale 98000CPH SMT pick and place machine
Caratteristiche principali della macchina

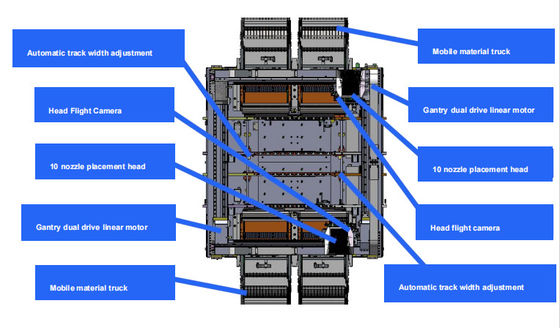

Responsabile del collocamento integrato
Leggera, la testa è integralmente formata, i 10 set di assi Z sono controllati indipendentemente da un motore lineare magnetico modulare, che migliora notevolmente la velocità, la precisione e la stabilità
Sistema di precisione per gli angoli
Il sistema di angolo modulare controlla indipendentemente l'angolo di ciascun componente per garantire un posizionamento di alta precisione. 10 ugelli di aspirazione per testa, con una distanza centrale di 16 mm.

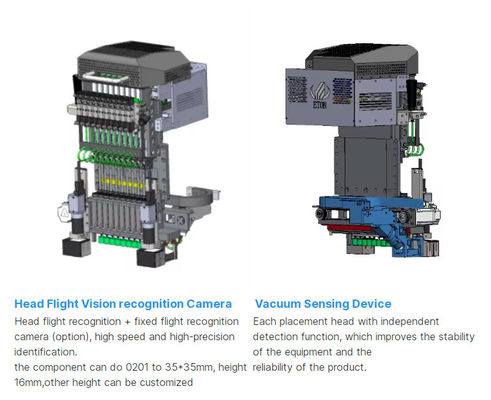

Dispositivo di rilevamento del vuoto
Ogni testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto.
Capacità ad altissima velocità
Adottando motori magnetici lineari di alta gamma e una testa modulare multifunzione, la capacità di posizionamento è aumentata del 25% rispetto alle macchine tradizionali, con una velocità ottimale che raggiunge i 98000CPH
Parametro principale della macchina

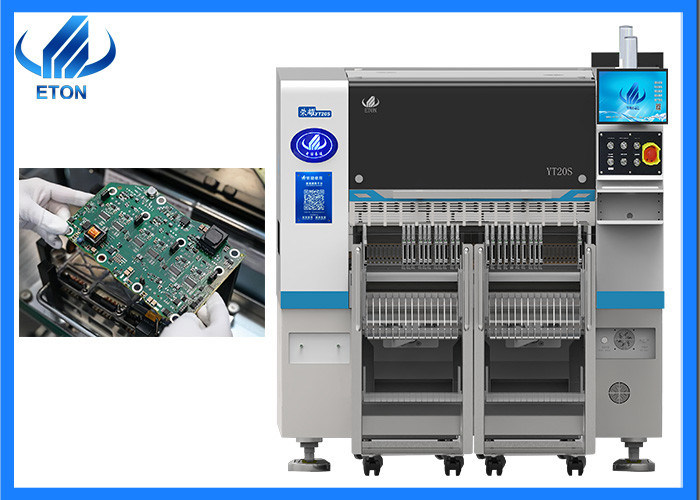

| Modello |
YT20S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2680 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*300 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
16 mm (Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
98000 CPH ((In condizioni ottimali) |
| Componenti |
0201~12MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM),Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
104 PCS |
| Numero di ugelli |
20 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Le nostre mostre
La nostra azienda ha partecipato a varie mostre nei paesi stranieri, tra cui India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition, ecc.
Il nostro vantaggio.
- Concentrarsi su SMT alta velocità pick and place machine più di 20 anni
- I prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc.
- ETON ha ottenuto 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore software di tecnologie di proprietà intellettuale, per essere un produttore leader del commercio SMT.
Soluzione di linea SMT
Spedizione e consegna
Via di spedizione:
※ Per via aerea, per campioni e piccoli pacchi
※ Per via marittima, per grossi pacchetti e quantità;
※ Altri modi come richiesto dal cliente.
Tempo di consegna:
※ Entro 30 giorni.
Domande frequenti
D: È difficile usare la macchina?
R: La macchina è molto intelligente e facile da usare, come il telefono intelligente, anche il software è prodotto dalla nostra azienda, quindi sappiamo come renderla più intelligente e facile da usare.
D: Le vostre macchine hanno certificati di qualità?
A: Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "marchio ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 13 anni) nel programma di linea di produzione di luci a LED.
D: perché dovresti acquistare da noi e non da altri fornitori?
A: Siamo un produttore professionale di alta tecnologia di macchine SMT con più di 13 anni con buona qualità e reputazione."Professionale, altamente efficace, a basso costo" sono i nostri vantaggi.
