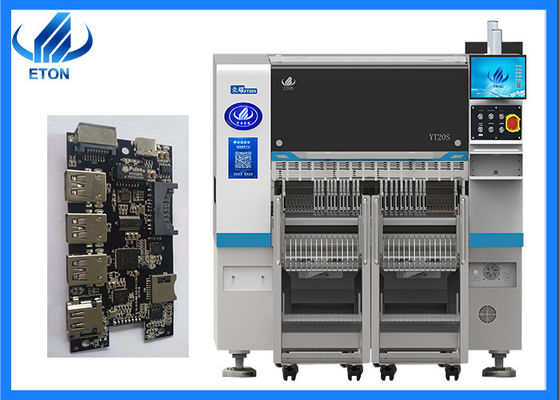

Ricerca indipendente motore magnetico lineare SMT 20 pcs macchina di posizionamento teste

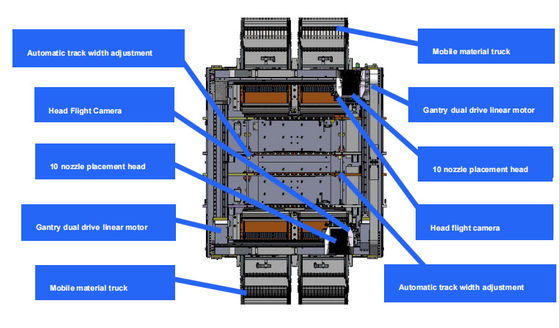

Caratteristiche principali della macchina

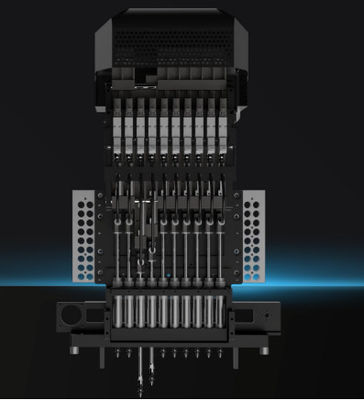

Responsabile del collocamento integrato
Leggera, la testa è integralmente formata, i 10 set di assi Z sono controllati indipendentemente da un motore lineare magnetico modulare, che migliora notevolmente la velocità, la precisione e la stabilità
Sistema di precisione per gli angoli
Il sistema di angolo modulare controlla indipendentemente l'angolo di ciascun componente per garantire un posizionamento di alta precisione. 10 ugelli di aspirazione per testa, con una distanza centrale di 16 mm.
Dispositivo di rilevamento del vuoto
Ogni testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto.
Capacità ad altissima velocità
Adottando motori magnetici lineari di alta gamma e una testa modulare multifunzione, la capacità di posizionamento è aumentata del 25% rispetto alle macchine tradizionali, con una velocità ottimale che raggiunge i 98000CPH
Parametro principale della macchina
| Modello |
YT20S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2680 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*300 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
16 mm (Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
98000 CPH ((In condizioni ottimali) |
| Componenti |
0201~12MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM),Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
104 PCS |
| Numero di ugelli |
20 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezione. E anche guadagnato i certificati d'oltremare come CE, CCC, SIRA, ecc.
Pacchi
Passo 1: avvolgere con pellicola estensibile per evitare che l'attrezzatura si estenda.
Passo 2: imballaggio di carta a vuoto e sacchetto a prova di umidità, in modo che la macchina possa essere mantenuta asciutta durante il trasporto per evitare l'umidità.
Fase 3: utilizzare cinghie e legno triangolare per fissare la macchina per evitare danni durante il trasporto.
Fase 4: ogni macchina esportata sarà dotata di scatole di legno di esportazione robuste, per garantire la qualità del prodotto consegnato.
Spedizione e consegna
Di solito trasportiamo le merci al porto in container e poi le spediamo a destinazione.
Servizio
Periodo di mantenimento 1 anno
Garanzia di un anno Durante la garanzia, tutte le parti che devono essere riparate e sostituite saranno gratuite.
Manutenzione del software e dell'hardware per tutta la vita
Software di aggiornamento gratuito, il software è Reach e sviluppato da ETON, quindi supportiamo gli aggiornamenti gratuiti per tutta la vita.
Visitare regolarmente i clienti e raccogliere informazioni
Visitiamo i clienti regolarmente, frequentiamo le diverse mostre in città diverse ogni anno, nello stesso momento.Visiteremo i clienti locali e supporteremo il nostro servizio e raccogliamo feedback sui suggerimenti dei clienti in tempo.
Fornire le informazioni più recenti sulla tecnologia e le attrezzature
Diamo suggerimenti tecnologici professionali ai nostri clienti e condividiamo le ultime notizie con i nostri clienti
Servizio in loco
Abbiamo alcuni siti ufficiali in India come Mumbai e Nuova Delhi, abbiamo anche siti in Egitto, Turchia che possono fornire un servizio tempestivo con i nostri ingegneri.
In base alle vostre esigenze, un ingegnere senior dedicato verrà alla vostra fabbrica per l'installazione gratuita e vi insegnerà come usare la macchina.
Domande frequenti
D: Avete un servizio post-vendita all'estero?
A: Possiamo fornire supporto tecnico all'estero. Se avete problemi tecnici, i nostri ingegneri vi forniranno un supporto tempestivo. All'estero, abbiamo ufficio in India, ingegnere indiano, ufficio di Gerusalemme,ingegnere, ingegnere egiziano, ecc.
D: Com'è la formazione?
R: Dopo aver acquistato le nostre macchine, potete mandare i vostri ingegneri alla nostra fabbrica, o noi mandiamo i nostri ingegneri alla vostra fabbrica, e poi addestreremo il vostro personale per operare queste macchine.Formazione online e video-tutoriali.
D: È difficile usare la macchina?
R: La macchina è molto intelligente e facile da usare, come il telefono intelligente, anche il software è prodotto dalla nostra azienda, quindi sappiamo come renderla più intelligente e facile da usare.
D: Le vostre macchine hanno certificati di qualità?
A: Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "marchio ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 13 anni) nel programma di linea di produzione di luci a LED.
