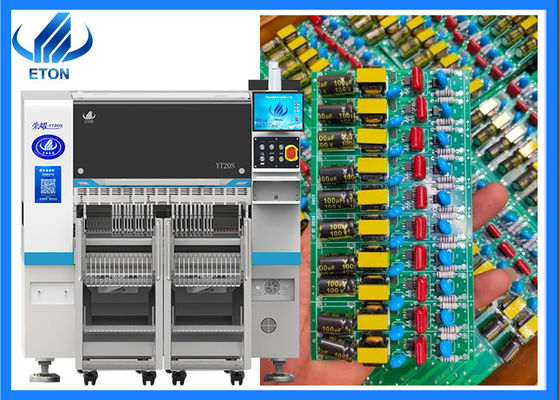

Parametro principale della macchina
| Modello |
YT20S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2680 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*300 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
16 mm (Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
98000 CPH ((In condizioni ottimali) |
| Componenti |
0201~12MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM),Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
104 PCS |
| Numero di ugelli |
20 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Introduzione alla Società:
La nostra azienda partecipa a molte mostre in patria e all'estero ogni anno,
Vedrai lo stand di ETON in alcune famose mostre su larga scala in Cina, tra cui mostre su larga scala tenutesi a Shenzhen, Guangzhou, Chongqing, Shanghai e altri luoghi.
Le mostre estere includono mostre in più di 20 paesi tra cui Mumbai, Delhi, Egitto, Turchia e Vietnam.
Servizio:
Periodo di mantenimento 1 anno
Garanzia di un anno. Durante la garanzia, tutte le parti che devono essere riparate e sostituite saranno gratuite.
Manutenzione del software e dell'hardware per tutta la vita
Software di aggiornamento gratuito, il software è Reach e sviluppato da ETON, quindi supportiamo gli aggiornamenti gratuiti per tutta la vita.
Visitare regolarmente i clienti e raccogliere informazioni
Visitiamo i clienti regolarmente, frequentiamo le diverse mostre in città diverse ogni anno, nello stesso momento.Visiteremo i clienti locali e supporteremo il nostro servizio e raccogliamo feedback sui suggerimenti dei clienti in tempo.
Fornire le informazioni più recenti sulla tecnologia e le attrezzature
Diamo suggerimenti tecnologici professionali ai nostri clienti e condividiamo le ultime notizie con i nostri clienti
Servizio in loco
Abbiamo alcuni siti ufficiali in India come Mumbai e Nuova Delhi, abbiamo anche siti in Egitto, Turchia che possono fornire un servizio tempestivo con i nostri ingegneri.
In base alle vostre esigenze, un ingegnere senior dedicato verrà alla vostra fabbrica per l'installazione gratuita e vi insegnerà come usare la macchina.
Imballaggio:
Per quanto riguarda l'imballaggio dei prodotti, usiamo l'imballaggio sottovuoto per ridurre i danni dei prodotti.usiamo scatole di legno per coprirle per garantire la sicurezza delle macchine.
Quali difetti possono essere rilevati con i raggi X nel processo SMT?
I raggi X possono ispezionare l'interno della saldatura dei componenti.e cortocircuito delle giunzioni di saldatura.
Quando si verificano difetti come pori, inclusioni di scorie e saldatura incompleta, si formano macchie o linee luminose nella zona difettosa.possiamo giudicare se c'è un difetto in un'area in base a se un'area nell'immagine di ispezione è più luminosa dell'area di sfondo circostanteDal punto di vista dell'elaborazione dell'immagine, possiamo giudicare se un'area è un difetto in base al valore grigio dei pixel nell'immagine di rilevamento difetto.
Le cause più probabili di vuoti sono la pasta di saldatura e i componenti stessi. Nell'immagine a raggi X, alcune "bolle" possono essere viste nei giunti della saldatura.
Se c'è un "ponte" grigio tra i giunti della saldatura, possiamo fondamentalmente giudicare che la saldatura è cortocircuita.
Se la quantità di pasta di saldatura è anormale o la SMT si discosta, i componenti possono essere spostati.e possiamo vedere che i componenti sono smarriti.
I difetti di saldatura possono essere giudicati in base alla scala di grigi e alle dimensioni delle giunzioni di saldatura.
L'ispezione a raggi X mostra che il giunto di saldatura è significativamente più grande del normale.
Insufficiente pasta di saldatura o pasta di saldatura che scorre nelle vie vicine durante il riflusso.
La saldatura a freddo è la fusione incompleta della pasta di saldatura SMT a causa della temperatura e del tempo di saldatura insufficienti durante la saldatura a reflusso.ma le immagini di ispezione a raggi X mostrano chiaramente il problema.
