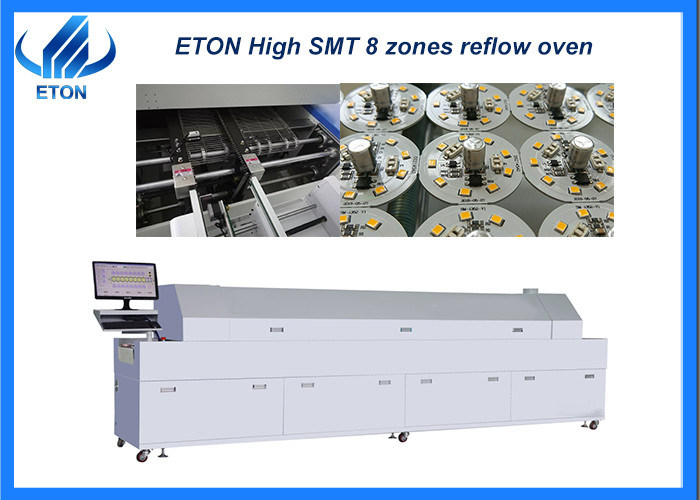

Funzione di protezione dell'interruttore di ritardo della macchina del forno a reflusso automatico da 1200 kg
Descrizione
La tecnologia di saldatura a reflusso non è nuova nel campo della produzione elettronica: i componenti delle varie schede utilizzate nei nostri computer vengono saldatati alla scheda di circuito tramite questo processo.C' è un circuito di riscaldamento all' interno di questo dispositivo, che utilizza aria o azoto Dopo aver riscaldato a una temperatura sufficientemente elevata, viene soffiato sulla scheda di circuito su cui sono stati incollati i componenti,in modo che la saldatura su entrambi i lati dei componenti si scioglie e legami con la scheda principaleIl vantaggio di questo processo è che la temperatura è facile da controllare, l'ossidazione può essere evitata durante il processo di saldatura e il costo di produzione è più facile da controllare.
Caratteristiche
- Adotta un motore ad alta velocità a trasmissione d'aria importato con azionamento diretto per il ciclo termico, basso rumore, basse vibrazioni e elevata efficienza del ciclo termico.
- Adotta prodotti di controllo industriale PLC Panasonic per controllare il computer superiore e inferiore, che ha una stabilità di prima classe.
- Dispone di una funzione di protezione dell'interruttore di ritardo per evitare che i componenti della trasmissione si deformino a causa di un raffreddamento irregolare.
- Dispone di una funzione di protezione contro l'interruzione dell'alimentazione per garantire la normale uscita del PCB senza danni dopo l'interruzione dell'alimentazione.
- Con allarme acustico e luminoso per eccesso di temperatura e sistema di frenatura di emergenza.
- Tutte le zone sono riscaldate separatamente verso l'alto e verso il basso, circolazione indipendente di aria calda, controllo indipendente della temperatura e la precisione del controllo della temperatura è di ±1°C.
- La struttura di riscaldamento modulare può impedire efficacemente l'influenza del flusso d'aria nell'intervallo di temperatura, garantire che i componenti siano riscaldati uniformemente e che la deviazione laterale della temperatura sia < ± 2 °C.
- Il corpo superiore del forno è aperto da un sollevatore pneumatico, sicuro, affidabile e conveniente per la pulizia del forno.
- La fonte di calore del filo di riscaldamento nickel duraturo speciale, potenza abbondante, riscaldamento rapido, meno di 20 minuti dalla temperatura ambiente alla temperatura costante.
- L'interfaccia di funzionamento MMI cinese semplificata e tradizionale e il controllo del software di intelligenza artificiale facilitano notevolmente l'uso da parte dell'utente.
- Dispone di una curva completa di prova della temperatura online e di funzioni di analisi, archiviazione, richiamo e stampa.
- Modulo dedicato di acquisizione della temperatura, alta precisione e velocità elevata, con funzione di compensazione della giunzione a freddo.
- La raccolta della temperatura adotta l'interfaccia RS-485, che è conveniente per il monitoraggio remoto della temperatura del dispositivo.
- Con funzione di spegnimento automatico.
- Controllo del computer ospitante, il computer può essere interrotto, controllo indipendente, funzionamento del computer, comodo dialogo uomo-macchina, interfaccia chiara, immagine intuitiva,può cambiare tra cinese e inglese in qualsiasi momento, e varie impostazioni dei parametri realizzano un ingresso numerico accurato e veloce.
- Utilizzando il controllo PLC, il controllo della temperatura è stabile e preciso e la temperatura di ogni zona è controllata individualmente.
- Il motore è importato, di elevata qualità e resistente alle alte temperature, con una buona struttura e una buona dissipazione del calore, per garantire la sua durata e affidabilità.La modalità di connessione diretta collega la ruota a vento con una velocità fino a 2800 giri al minuto per fornire un flusso sufficiente di aria calda.
Parametro tecnico
| Modello di prodotto |
ET-R8 |
| Sistema di riscaldamento |
NO. della zona di riscaldamento |
Riscaldamento ad aria calda superiore 8, riscaldamento ad aria calda inferiore 8 |
| Lunghezza della zona di riscaldamento |
3000 mm |
| metodo di riscaldamento |
aria calda completa |
| Sistema di distribuzione |
Larghezza massima del PCB |
Cintura a maglia di 450 mm, senza binario a piombo |
| Direzione del trasporto |
Sinistra-destra, destra a sinistra (opzione) |
| Altezza del nastro trasportatore |
Cintura a maglia 880±20 mm |
| Metodo di consegna |
Azionamento a cinghia a maglia + rotaia (facoltativo) |
| Velocità del trasportatore |
0-2000 mm/min |
|
Sistema di controllo
|
potenza |
380V 50/60Hz AC trifase a cinque fili:380V 50Hz |
| Potenza di avvio |
28 kW |
| Potenza di lavoro |
7 kW |
| Tempo di riscaldamento |
Circa 15 minuti. |
| Intervallo di regolazione della temperatura |
Temperatura ambiente ≈ 350°C |
| Metodo di controllo della temperatura |
Controllo PID + SSR |
| Precisione del controllo della temperatura |
± 1°C |
| Alarme anomali |
Alarme di temperatura anormale |
| Sistema della macchina |
Dimensioni della macchina (L*W*H) |
5000 mm*1000 mm*1500 mm |
| Peso della macchina |
1200 kg |
Soluzione di linea SMT
Un'intera linea semiautomatica che richiede diversi dispositivi per un'intera semiproduczione, come una stampante semiautomatica, un trasportatore, una macchina di pick and place e un forno a reflow, ecc.
Servizio
Servizio di prevendita
Fornire un piano di produzione adeguato
Fornire consulenza in materia di impianti elettrici e di sistemazione
Servizio di vendita
Reportare lo stato della macchina in tempo
Seguire e inviare il video della macchina di prova
Servizio post-vendita
Aggiornamento durante la vita del software
24 ore per risolvere i problemi online
Gli ingegneri possono arrivare sul posto per insegnare l'utilizzo e il debug della macchina
Visita regolare (periodo di garanzia di un anno, riparazione gratuita dei pezzi di ricambio; una o due volte all'anno dopo la garanzia)
Spedizione e consegna
Per quanto riguarda la parte di spedizione e consegna, ci sono tre modi per il vostro riferimento, e modo diverso è per diverse situazioni:
Trasporti terrestri:è adatto ai paesi dell'entroterra ed è conveniente;
Trasporti aerei:per beni urgenti ed è il mezzo di trasporto più costoso;
Spedizione:È adatto per merci pesanti, e la comodità e il minor costo della spedizione che è facile per i clienti di accettare il tempo di arrivo delle merci.
Domande frequenti
D. Le vostre macchine hanno certificati di qualità?
R. Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "marchio ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 11 anni) nel programma di linea di produzione di luci a LED.
D. Posso usare il prezzo CIF?
A. Il prezzo CIF deve aggiungere le spese di spedizione e assicurazione, mentre per la parte EXW che è più conveniente e conveniente è un prezzo adatto per entrambe le parti.
Q. Qual è la qualità delle vostre macchine?
A. In qualità di produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezione. E premiato come China high-tech enterprise, Shenzhen TOP brand assicuriamo la nostra alta qualità della nostra macchina come un eccellente produttore in Cina.
