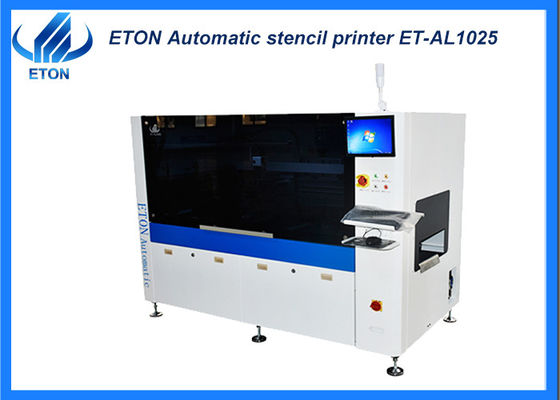

Fabbricazione di PCB flessibili per l'industria SMT stampante a stencil automatico
Configurazione della macchina
● Testa di stampa a sospensione programmabile;
●Due serie di motori a passo,la pressione del raschiatore anteriore e posteriore può essere regolata separatamente per garantire l'incoerenza della stampa anteriore e posteriore causata dalla deformazione da stanchezza del materiale del raschiatore;
●Controllare efficacemente la corsa, migliorare l'efficienza di stampa e prevenire la perdita di pasta di saldatura;
● Raschiatrice in acciaio inossidabile standard, design unico, migliora la durata della lama;
● Sistema di allineamento della visione verso il basso;
● regolazione della rotaia guidata CNC;
● computer a controllo industriale,interfaccia Windows XP;
● Sistema di diagnostica software integrato;
● Interfaccia SMEMA.
Parametro tecnico
| Quadri dello schermo |
Dimensione minima |
850 mm |
| Dimensione massima |
550 mm |
| Spessore |
25-45 mm |
| FPCB Min Size |
50 mm |
| Dimensione massima del FPCB |
260 mm |
| Spessore del FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonale FPCB 1% |
| Altezza di trasporto |
900±40 mm |
| Direzione del trasporto |
Da sinistra a destra |
| Velocità di trasporto |
Max 1000 mm/S programmabile (regolabile) |
| Localizzazione del consiglio |
Sistema di supporto |
Tensione per il sollevamento della piattaforma |
| Sistema di fissaggio |
Fissatura della pinza di bordo |
| Testa di stampa |
Due testate di stampa motorizzate indipendenti |
| Velocità della spazzatura |
6~300 mm/sec |
| Pressione della spazzatura |
0~10 kg/cm2 |
| Angolo di squeegee |
55° (Standard) |
| Tipo di squeegee |
Acciaio inossidabile ((Standard), plastica |
| Velocità di separazione dello stencil |
0.1~20 mm/sec Programmabile |
| Sistema di pulizia |
Pulizia manuale |
| Intervalli di regolazione della tabella |
X:±5 mm;Y:±5 mm;θ:±2° |
| Macchine |
| Accuratezza di ripetizione della posizione |
± 0,01 mm |
| Accuratezza di stampa |
± 0,025 mm |
| Tempo di ciclo |
≤ 9s (esclusi stampaggio e pulizia) |
| Necessaria aria |
4.5~6 kg/cm2 |
| Input di potenza |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Metodo di controllo |
Controllo PC |
| Dimensioni della macchina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso della macchina |
Circa 600 kg. |
| Trasporto di FPCB su altezza piastra |
20 mm |
Pacchi
Fase 1: imballaggio in pellicola per evitare che polvere e acqua entrino nella macchina
Fase 2: imballaggio in cotone di schiuma per proteggere l'esterno della macchina
Fase 3: imballaggio in imballaggio sottovuoto per mantenere asciutta la macchina durante il trasporto
Fase 4: Trasporto in camion fino al porto specificato
Il nostro vantaggio.
- Concentrarsi su SMT alta velocità pick and place machine più di 20 anni
- I prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc.
- ETON ha ottenuto 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore software di tecnologie di proprietà intellettuale, per essere un produttore leader del commercio SMT.
Certificati
Domande frequenti
D. Quali servizi può fornire?
- A.
1) Forniamo soluzioni di linea completa per i nostri clienti;
- Abbiamo ingegneri locali in India, Egitto, Turchia, finché comprerai la macchina, organizzeremo ingegneri per installare, debuggare e addestrarti gratuitamente, finché non imparerai a usare la macchina,Il nostro servizio è molto conveniente;
- Abbiamo anche ingegneri cinesi che forniscono servizi online per operare la macchina per risolvere i problemi con la macchina;
- Visiteremo i nostri clienti due volte l'anno per far funzionare la macchina e vedere lo stato della macchina;
- I nostri clienti godono di un upgrade gratuito della macchina.
D. Le vostre macchine hanno certificati di qualità?
R. Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "marchio ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 11 anni) nel programma di linea di produzione di luci a LED.
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori,
che si riferiscono al numero di componenti, il tempo di inviare PCB E' la Commissione che decide per i prodotti e le esigenze effettive.
