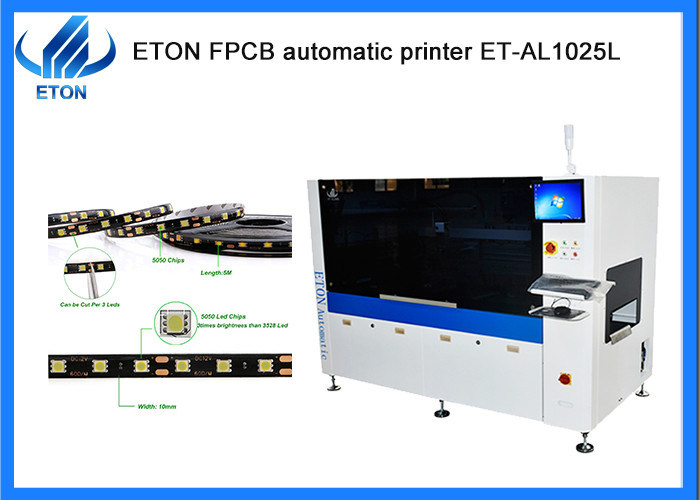

SMT alta efficienza100M strisce flessibile macchina di stampa a stencil automatica
Configurazione della macchina
● Testa di stampa a sospensione programmabile;
●Due serie di motori a passo,la pressione del raschiatore anteriore e posteriore può essere regolata separatamente per garantire l'incoerenza della stampa anteriore e posteriore causata dalla deformazione da stanchezza del materiale del raschiatore;
●Controllare efficacemente la corsa, migliorare l'efficienza di stampa e prevenire la perdita di pasta di saldatura;
● Raschiatrice in acciaio inossidabile standard, design unico, migliora la durata della lama;
● Sistema di allineamento della visione verso il basso;
● regolazione della rotaia guidata CNC;
● computer a controllo industriale,interfaccia Windows XP;
● Sistema di diagnostica software integrato;
● Interfaccia SMEMA.
Parametro tecnico
| Quadri dello schermo |
Dimensione minima |
850 mm |
| Dimensione massima |
550 mm |
| Spessore |
25-45 mm |
| FPCB Min Size |
50 mm |
| Dimensione massima del FPCB |
260 mm |
| Spessore del FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonale FPCB 1% |
| Altezza di trasporto |
900±40 mm |
| Direzione del trasporto |
Da sinistra a destra |
| Velocità di trasporto |
Max 1000 mm/S programmabile (regolabile) |
| Localizzazione del consiglio |
Sistema di supporto |
Tensione per il sollevamento della piattaforma |
| Sistema di fissaggio |
Fissatura della pinza di bordo |
| Testa di stampa |
Due testate di stampa motorizzate indipendenti |
| Velocità della spazzatura |
6~300 mm/sec |
| Pressione della spazzatura |
0~10 kg/cm2 |
| Angolo di squeegee |
55° (Standard) |
| Tipo di squeegee |
Acciaio inossidabile ((Standard), plastica |
| Velocità di separazione dello stencil |
0.1~20 mm/sec Programmabile |
| Sistema di pulizia |
Pulizia manuale |
| Intervalli di regolazione della tabella |
X:±5 mm;Y:±5 mm;θ:±2° |
| Macchine |
| Accuratezza di ripetizione della posizione |
± 0,01 mm |
| Accuratezza di stampa |
± 0,025 mm |
| Tempo di ciclo |
≤ 9s (esclusi stampaggio e pulizia) |
| Necessaria aria |
4.5~6 kg/cm2 |
| Input di potenza |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Metodo di controllo |
Controllo PC |
| Dimensioni della macchina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso della macchina |
Circa 600 kg. |
| Trasporto di FPCB su altezza piastra |
20 mm |
Certificati
Come impresa basata sulla tecnologia, ETON è specializzata in SMT (Surface Mount Technology), FPC (Flexible Printed Circuit), semiconduttori IGBT, nonché industrie aerospaziali e militari.Impegnata nell'innovazione tecnologica e nello sviluppo di prodotti nel settore delle macchine per il pick-and-place, l'azienda aderisce alla filosofia fondamentale di promuovere la nazione attraverso il duro lavoro.che istituisce un sistema globale di innovazione tecnologica. ETON ha ottenuto oltre 200 brevetti, tra cui oltre 20 brevetti di invenzione, oltre 40 diritti d'autore sul software e diversi brevetti per tecnologie pionieristiche internazionali.
Servizio
- Soluzioni professionali: Fornire soluzioni professionali SMT Full line
- Garanzia gratuita: servizio di fabbrica di garanzia di un anno.
- Installazione gratuita: installazione gratuita in loco per garantire una produzione senza intoppi.
- Formazione tecnica gratuita: formazione professionale di funzionamento e manutenzione.
- Supporto tecnico gratuito: supporto tecnico online 24 ore su 24.
- Free Software Upgrade: Offri aggiornamenti software gratuiti per tutta la vita
Macchina correlata
Wepuò fornire un'intera linea di produzione SMT,linea di produzione di luci a led:
1.Pick and place machine
2. Macchina di caricamento
3. trasportatore
4. stampante a stencil
5. Macchina a forno a reflow
6. Discaricatore
7. Miscelatore di pasta di saldatura
8. macchina di assemblaggio di luci a strisce a led da rotolare a rotolare
