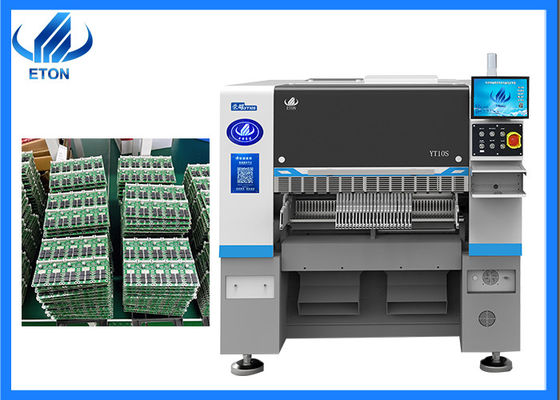

2024 Nuovo tipo 48000 CPH capacità ottimale
Caratteristiche principali della macchina
1L'asse X, Y e Z adottano tutti un motore lineare magnetico di fascia alta sviluppato da noi
2.Capacità flessibili di movimentazione dei PCB, montaggio multi-stazione, multi-materiale
3L'asse Y adotta la struttura del portiere a doppia trazione
4.Supporto della funzione di sostituzione automatica dell'ugello (opzionale)
5.Applicare a 0201~35*35mm pacchetto di nastro a bobina e IC tray feeder

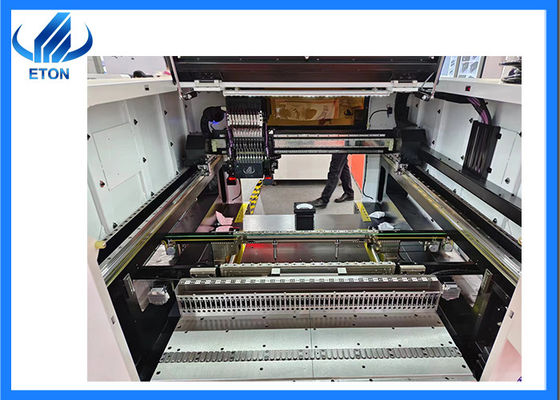

● Nuova testa di posizionamento ad alta precisione, di sua invenzione.
● Combinazione di una telecamera di riconoscimento di segni ad alta precisione con una telecamera di visione a volo fisso per garantire la precisione del posizionamento.
● La testa di posizionamento adotta un sistema di rilevamento del vuoto indipendente, migliorando le prestazioni di posizionamento.
● Programmazione offline, risparmia tempo durante i cicli di passaggio.
● Il software include funzioni di apprendimento profondo e ottimizzazione automatica.
● Supporta l'interfaccia MES.
● dotato di funzione di importazione di coordinate.
Parametro principale della macchina
| Modello |
YT10S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2020 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*450 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
¢16mm(Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
48000 CPH ((In condizioni ottimali) |
| Componenti |
0201~15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM), Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
52 PCS (opzione 104 PCS) |
| Numero di ugelli |
10 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Il nostro vantaggio.

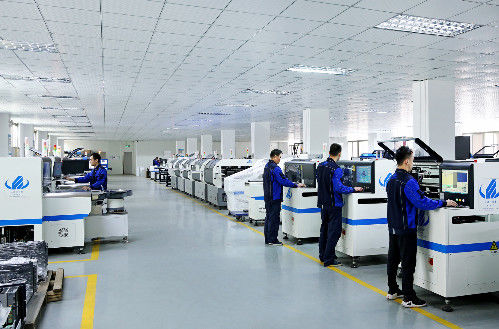

Etonè il pioniere del campo della macchina SMT in Cina che ha più di 20 anni di esperienza. e posseduto CCC, SIRA, certificati CE con 14 brevetti di invenzione, 135 brevetti pratici,55 diritti d'autore sul software delle tecnologie di proprietà intellettuale.
Mercato estero:I prodotti esportati in oltre30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc..
Pacchi Imballaggio in pellicola e cotone di schiuma, e copertura del sacchetto sottovuoto in scatole di legno robuste.
Mantenere una buona qualità della macchina quando durante il trasporto fino alla destinazione dei nostri clienti che è un aspetto imperativo per uno di un servizio adatto per i nostri clienti per acquistare la nostra macchina,Quindi assicurarsi di un imballaggio qualificato e robusto è una missione chiave per noi, ecco i passaggi specificati per il vostro riferimento:
Macchina correlata

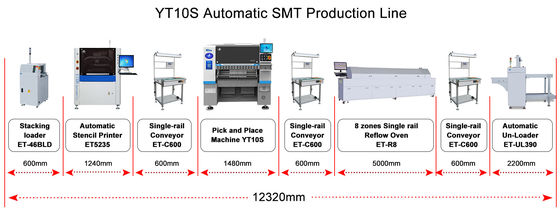

Wepuò fornire un'intera linea di produzione SMT,linea di produzione di luci a led:
1.Pick and place machine
2. Macchina di caricamento
3. trasportatore
4. stampante a stencil
5. Macchina a forno a reflow
6. Discaricatore
7. Miscelatore di pasta di saldatura
8. macchina di assemblaggio di luci a strisce a led da rotolare a rotolare
Servizio
Servizio di prevendita
Fornire un piano di produzione adeguato
Fornire consulenza in materia di impianti elettrici e di sistemazione
Servizio di vendita
Reportare lo stato della macchina in tempo
Seguire e inviare il video della macchina di prova
Servizio post-vendita
Aggiornamento durante la vita del software
24 ore per risolvere i problemi online
Gli ingegneri possono arrivare sul posto per insegnare l'utilizzo e il debug della macchina
Visita regolare (periodo di garanzia di un anno, riparazione gratuita dei pezzi di ricambio; una o due volte all'anno dopo la garanzia)
Domande frequenti
D. Posso andare a vedere se ha venduto l'attrezzatura in India?
R. Sì, abbiamo venduto la nostra macchina in India, ma per il fatto che non possiamo decidere per il mio cliente, ma cercherò di contattare il mio cliente.perché nessuno vuole che i suoi concorrenti visiti il loro sito di produzione.
D. La macchina è facile da usare?
R. Sì, la nostra macchina è molto intelligente e facile da usare, come il telefono intelligente, anche il software è prodotto dalla nostra azienda, quindi sappiamo come renderla più intelligente e facile da usare.
