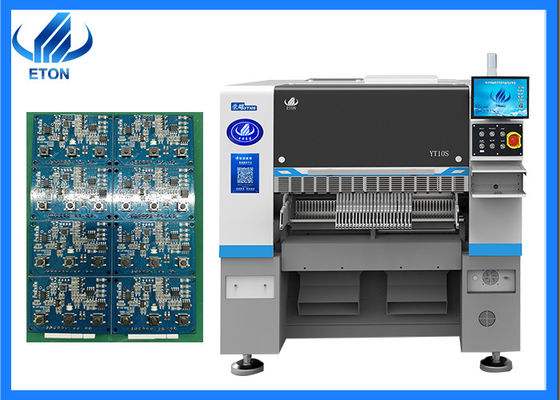

10 ugelli a alta velocità 220V green energy SMT pick and place machine
Caratteristiche principali della macchina
1L'asse X, Y e Z adottano tutti un motore lineare magnetico di fascia alta sviluppato da noi
2.Capacità flessibili di movimentazione dei PCB, montaggio multi-stazione, multi-materiale
3L'asse Y adotta la struttura del portiere a doppia trazione
4.Supporto della funzione di sostituzione automatica dell'ugello (opzionale)
5.Applicare a 0201~35*35mm pacchetto di nastro a bobina e IC tray feeder
● Portale singolo, 10 spline.
● Massima scheda PCB: 500*450 mm, minima 50*50 mm.
● Armadio IC opzionale, ANC, produzione flessibile
● Un cablaggio flessibile è possibile grazie a un impianto modulare
●Capi e varie modalità di produzione.
Parametro principale della macchina
| Modello |
YT10S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2020 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*450 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
¢16mm(Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
48000 CPH ((In condizioni ottimali) |
| Componenti |
0201~15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM), Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
52 PCS (opzione 104 PCS) |
| Numero di ugelli |
10 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |

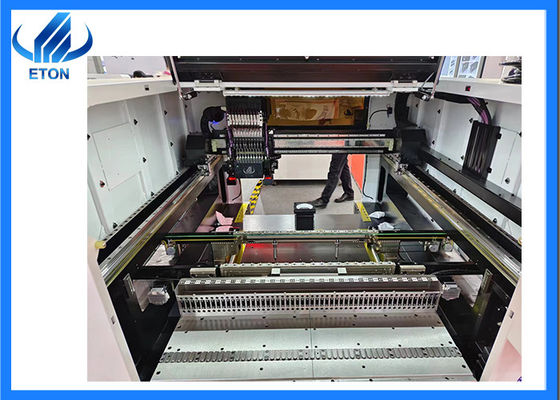

Parte principale della macchina

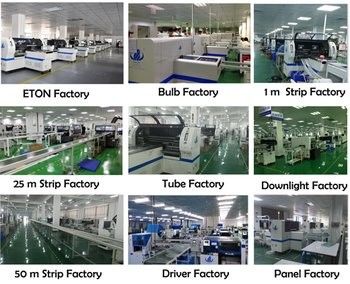

Mercato
I nostri prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc. E qui ci sono alcuni dei nostri grandi clienti:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e così via.
Pacchi Imballaggio in pellicola e cotone di schiuma, e copertura del sacchetto sottovuoto in scatole di legno robuste.
Passo 1: avvolgere con pellicola estensibile per evitare che l'attrezzatura si estenda.
Passo 2: imballaggio di carta a vuoto e sacchetto a prova di umidità, in modo che la macchina possa essere tenuta asciutta durante il trasporto per evitare l'umidità.
Passaggio 3: utilizzare cinghie e legno triangolare per fissare la macchina per evitare danni durante il trasporto.
Fase 4: ogni macchina esportata sarà dotata di scatole di legno di esportazione robuste, per garantire la qualità del prodotto consegnato.
Servizio
Periodo di mantenimento 1 anno
Garanzia di un anno Durante la garanzia, tutte le parti che devono essere riparate e sostituite saranno gratuite.
Manutenzione del software e dell'hardware per tutta la vita
Software di aggiornamento gratuito, il software è Reach e sviluppato da ETON, quindi supportiamo gli aggiornamenti gratuiti per tutta la vita.
Visitare regolarmente i clienti e raccogliere informazioni
Visitiamo i clienti regolarmente, frequentiamo le diverse mostre in città diverse ogni anno, nello stesso momento.Visiteremo i clienti locali e supporteremo il nostro servizio e raccogliamo feedback sui suggerimenti dei clienti in tempo.
Fornire le informazioni più recenti sulla tecnologia e le attrezzature
Diamo suggerimenti tecnologici professionali ai nostri clienti e condividiamo le ultime notizie con i nostri clienti
Servizio in loco
Abbiamo alcuni siti ufficiali in India come Mumbai e Nuova Delhi, abbiamo anche siti in Egitto, Turchia che possono fornire un servizio tempestivo con i nostri ingegneri.
In base alle vostre esigenze, un ingegnere senior dedicato verrà alla vostra fabbrica per l'installazione gratuita e vi insegnerà come usare la macchina.
Domande frequenti
Q. Che tipo di macchina avete?
A.Siamo il produttore di alta velocità SMT pick and place machine, e anche noi costruire il nostro marchio per una macchina più efficiente e conveniente per i nostri clienti.serie di valori con alta precisione e alta produttività.
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori,
che si riferiscono al numero di componenti, il tempo di inviare PCB E' la Commissione che decide per i prodotti e le esigenze effettive.
