1.5w di potenza LED a bordo elettrico 10 ugello pick and place machine
Caratteristiche principali della macchina
1L'asse X, Y e Z adottano tutti un motore lineare magnetico di fascia alta sviluppato da noi
2.Capacità flessibili di movimentazione dei PCB, montaggio multi-stazione, multi-materiale
3L'asse Y adotta la struttura del portiere a doppia trazione
4.Supporto della funzione di sostituzione automatica dell'ugello (opzionale)
5.Applicare a 0201~35*35mm pacchetto di nastro a bobina e IC tray feeder
● Nuova testa di posizionamento ad alta precisione, di sua invenzione.
● Combinazione di una telecamera di riconoscimento di segni ad alta precisione con una telecamera di visione a volo fisso per garantire la precisione del posizionamento.
● La testa di posizionamento adotta un sistema di rilevamento del vuoto indipendente, migliorando le prestazioni di posizionamento.
● Programmazione offline, risparmia tempo durante i cicli di passaggio.
● Il software include funzioni di apprendimento profondo e ottimizzazione automatica.
● Supporta l'interfaccia MES.
● dotato di funzione di importazione di coordinate.
| Modello |
YT10S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2020 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*450 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
¢16mm(Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
48000 CPH ((In condizioni ottimali) |
| Componenti |
0201~15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM), Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
52 PCS (opzione 104 PCS) |
| Numero di ugelli |
10 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Applicazione della macchina

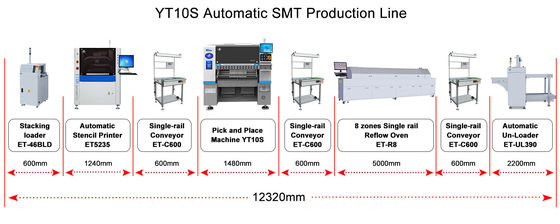

Soluzione di linea SMT
La linea di produzione SMT ha due schemi:linea semiautomatica e completamente automatica.Se si sta appena iniziando a farlo, vi suggerisco di fare una linea di produzione semiautomatica, chepuò risparmiare efficacemente sui costi.
L'attrezzatura necessaria per la linea di produzione semiautomatica comprende:
- Macchine per la stampa semiautomatica:la pasta di saldatura viene stampata sul pad PCB attraverso lo stencil;
- Macchina per il prelievo e il posizionamento:montare i chip LED o altri componenti nella posizione indicata sulla scheda PCB;
- Forno a reflusso:sciogliere la pasta di saldatura per farla aderire ai componenti di montaggio;
- Convogliatore:Ispezionare la qualità del posizionamento e della saldatura e svolgere anche un ruolo nel trasferimento delle schede PCB e nella tamponatura sulla linea di produzione SMT
Le nostre mostre
Partecipare a varie mostre in patria e all'estero ogni anno (tranne durante il periodo di epidemia)
Le mostre nazionali: Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED Light Exhibition, ecc.
Mostre all'estero: Mostra India Mumbai, Mostra India Delhi, Mostra Egitto, Mostra Turchia, Mostra Pakistan, Mostra Thailandia, ecc.
Spedizione e consegna
Via di spedizione:
※ Per via aerea, per campioni e piccoli pacchi
※ Per via marittima, per grossi pacchetti e quantità;
※ Altri modi come richiesto dal cliente.
Tempo di consegna:
※ Entro 30 giorni.
Domande frequenti
D. Può accettare CIF come prezzo indicato?
A. Accettiamo solo EXW in quanto il prezzo quotato è conveniente e a basso costo per entrambe le parti.
Q. Posso pagare con L/C?
A.La procedura di pagamento L / C è complicata, che perderà molto tempo sul pagamento.che ritarderà il vostro piano di produzione e ritarderà l'opportunità.
D. Quanti prodotti può produrre la vostra macchina al giorno?
A. La capacità della nostra macchina è secondo i prodotti reali,e il numero di componenti sulla vostra scheda PCB che è un fattore importante per capire la velocità effettiva della nostra macchina con i vostri prodotti.
