Produzione di tubi SMT di alta qualità
Soluzione di linea SMT
La linea di produzione SMT ha due schemi:linea semiautomatica e completamente automatica.Se si sta appena iniziando a farlo, vi suggerisco di fare una linea di produzione semiautomatica, chepuò risparmiare efficacemente sui costi.
Il nostro vantaggio.
Possiamo fornire una soluzione di linea SMT per voi!
Macchine per il prelievo/forno a riversamento/stensil printer/pcb conveyor/SPI/AOI.etc.
1.Fabbrica di luci per: lampadine a led, DOB, lenti, lampadina, lampadina, lampadina, tubo,0.5m, 1m luce a strisce, ecc.
2.Fornire ingegneri all'estero per l'installazione e la formazione gratuite.
3.TOP marchio del produttore cinese di macchine SMT,500 dipendenti per ETON
Descrizione
Caratteristiche
- Motore lineare magnetico di fascia alta + servomotore
- Applicare al PCB rigido da 0,6 M, 0,9 M, 1,2 M e alla striscia flessibile LED da 0,5 M, 1 M. Produrre con 4 tipi di materiali ad alta capacità. disponibile per la scheda con qualsiasi proporzione di chip e resistenza LED.

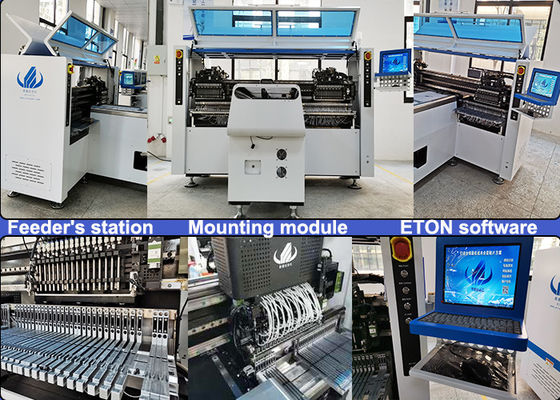

- Due moduli di montaggio, 17 ugelli per ciascuna parte di montaggio, parte A o parte B, possono essere montati separatamente o in modo sincrono.
- Tecnologia brevettata esclusiva: raggruppare per raccogliere e raggruppare per montare.
IPC9850 Capacità: 150000-180000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico

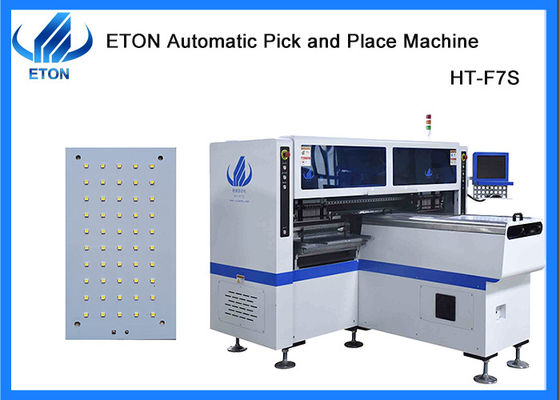

| Modello |
HT-F7S |
| Dimensione |
| Distanze |
2700 mm |
| Larghezza |
2300 mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max:1200*330 mm Min:100*100 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Pneumatici regolabili a pressione |
| Modalità di montaggio |
Gruppo da prendere e gruppo da montare |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a schermo tattile |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK |
| Precisione di montaggio |
± 0,02 mm |
| Altezza di montaggio |
5 mm |
| Velocità di montaggio |
150000-180000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità |
0.5 mm |
| Numero della stazione di alimentazione |
68 PCS |
| Numero di ugelli |
34 PCS |
| Potenza |
380 AC 50 HZ |
| Consumo di energia |
6 kW |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
Lunghezza massima:1200 mm |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione |
Fabbricazione a partire da prodotti della voce 8528 |
Applicazione della macchina

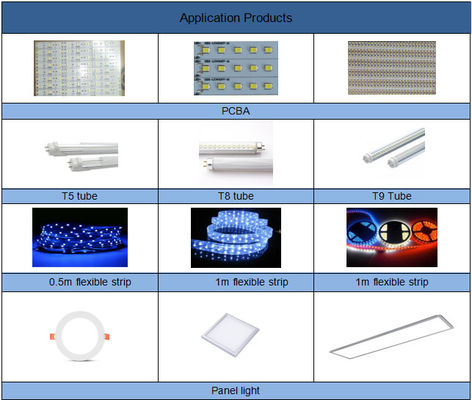

Applicazione: si applica allo 0,6M,0.9M,1.2M PCB rigido e 0,5M,1M LED striscia flessibile.
Dimensione del PCB: Max:1200*330 mm; Min:100*100 mm.
Mercato
I nostri prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc. E qui ci sono alcuni dei nostri grandi clienti:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e così via.
Domande frequenti
D. Come posso guardarmi intorno al vostro parco industriale se sono a bordo?
R. Se avete un agente cinese possiamo fissare un appuntamento per mostrarvi l'ambiente, ovviamente possiamo anche fare una videochiamata per mostrarvi il parco industriale, o faremo qualche video per voi se avete bisogno.
D. Può accettare CIF come prezzo indicato?
R. Di solito accettiamo EXW come prezzo indicato.
