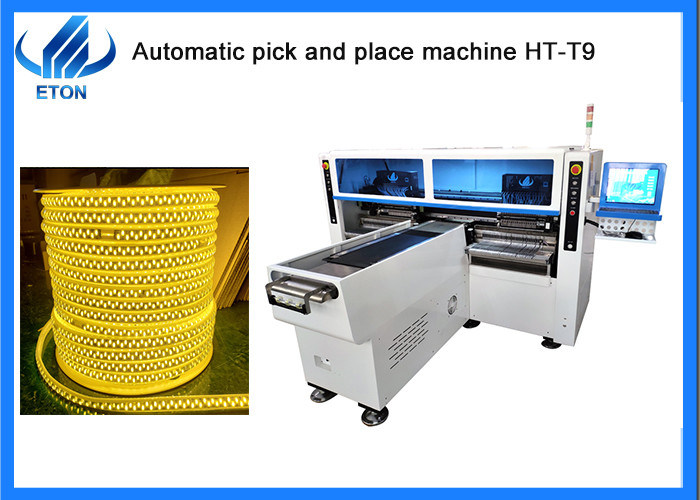

Larghezza massima 250 mm 1700 KG LED 200m flessibile selezione di strisce e posizionamento macchina SMT
Caratteristiche
- Produrre con Produrre contemporaneamente 4 tipi di materiali ad alta capacità, disponibili per 5M, 50M o qualsiasi lunghezza di strisce flessibile e roll to roll.
- Modulo a doppio braccio quattro, 17 ugelli per ogni parte di montaggio, parte A o parte B può essere montato separatamente o in modo sincrono.
- Calibrazione automatica, alta precisione, disponibile per RGB.
- Tecnologia brevettata esclusiva: raggruppare per raccogliere e raggruppare per montare.
IPC9850 Capacità: 200000~250000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico
| Modello |
HT-T9 |
| Dimensione |
| Distanze |
3100 mm |
| Larghezza |
2300 mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Lunghezza PCB Larghezza |
250 mm*di qualsiasi lunghezza |
| Spessore del PCB |
00,5-1,5 mm |
| Clamping per PCB |
Pneumatici regolabili a pressione |
| Modalità di montaggio |
Gruppo da prendere e gruppo da montare |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a schermo tattile |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK |
| Precisione di montaggio |
± 0,02 mm |
| Altezza di montaggio |
5 mm |
| Velocità di montaggio |
200000~250000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità |
0.5 mm |
| Numero della stazione di alimentazione |
68 PCS |
| Numero di ugelli |
68 PCS |
| Potenza |
380 AC 50 HZ |
| Consumo di energia |
6 kW |
| Ambiente operativo |
23°C±3°C |
| Trasmissione del trasportatore |
Lunghezza massima: 1000 mm |
| Velocità di trasmissione |
> 500 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione |
Fabbricazione a partire da prodotti della voce 8528 |
Il nostro vantaggio.
Possiamo fornire una soluzione di linea SMT per voi!

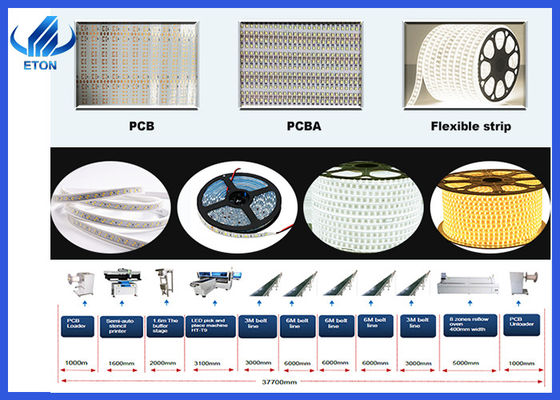

Macchine per il prelievo/forno a riversamento/stensil printer/pcb conveyor/SPI/AOI.etc.
1.Fabbrica di luci per: lampadine a led, DOB, lenti, lampadina, lampadina, lampadina, tubo,0.5m, 1m luce a strisce, ecc.
2.Fornire ingegneri all'estero per l'installazione e la formazione gratuite.
3.TOP marchio del produttore cinese di macchine SMT,500 dipendenti per ETON
Servizio
Fornire un servizio adatto per i nostri clienti è la missione vitale per la nostra azienda, di sicuro, ecco alcuni suggerimenti come soffiare:
- Fornire un'intera linea di produzione
- Entro il periodo di garanzia, qualsiasi problema della macchina, o la sostituzione di accessori è libero di risolvere
- Dopo il periodo di garanzia, ogni anno organizzeremo ingegneri per controllare o online funzionamento della macchina 1-2 volte liberamente
- Godetevi un miglioramento gratuito della macchina.
Spedizione e consegna
Trasporti terrestri:è adatto ai paesi dell'entroterra ed è conveniente;
Trasporti aerei:per beni urgenti ed è il mezzo di trasporto più costoso;
Spedizione:È adatto per merci pesanti, e la comodità e il minor costo della spedizione che è facile per i clienti di accettare il tempo di arrivo delle merci.
Domande frequenti
D: Avete un servizio post-vendita all'estero?
A: Possiamo fornire supporto tecnico all'estero. Se avete problemi tecnici, i nostri ingegneri vi forniranno un supporto tempestivo. All'estero, abbiamo ufficio in India, ingegnere indiano, ufficio di Gerusalemme,ingegnere, ingegnere egiziano, ecc.
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori,
che si riferiscono al numero di componenti, il tempo di inviare PCB
E' la Commissione che decide per i prodotti e le esigenze effettive.
