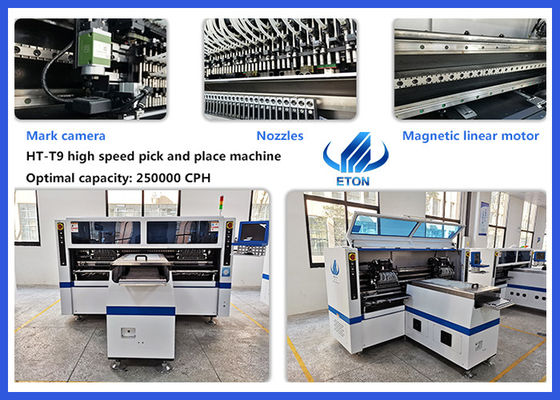

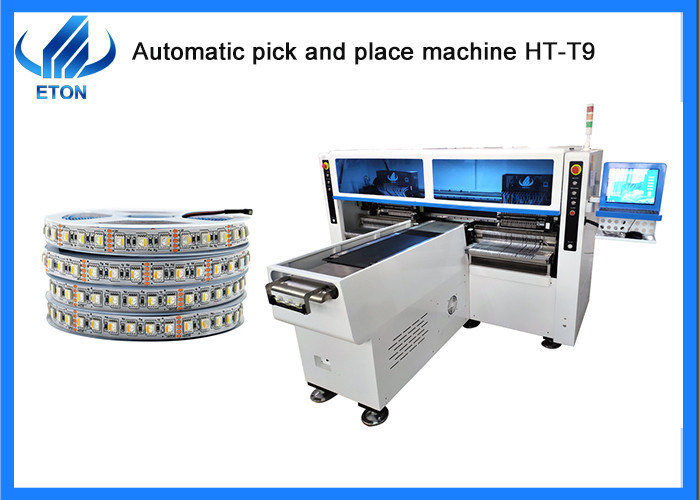

Flessibile montaggio PCB 250K capacità 68 stazione di alimentazione SMT macchina di posizionamento
Caratteristiche

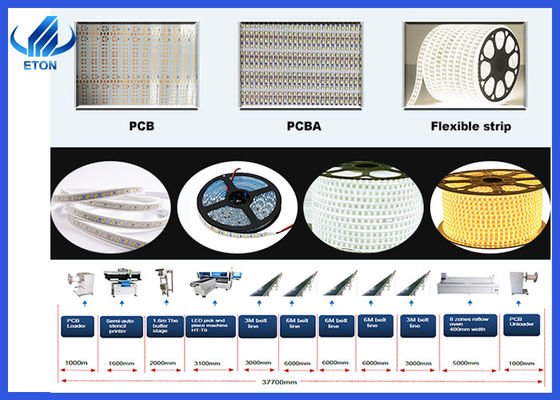

- Produrre con Produrre contemporaneamente 4 tipi di materiali ad alta capacità, disponibili per 5M, 50M o qualsiasi lunghezza di strisce flessibile e roll to roll.
- Modulo a doppio braccio quattro, 17 ugelli per ogni parte di montaggio, parte A o parte B può essere montato separatamente o in modo sincrono.
- Calibrazione automatica, alta precisione, disponibile per RGB.
- Tecnologia brevettata esclusiva: raggruppare per raccogliere e raggruppare per montare.
IPC9850 Capacità: 200000~250000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico
| Modello |
HT-T9 |
| Dimensione |
| Distanze |
3100 mm |
| Larghezza |
2300 mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Lunghezza PCB Larghezza |
250 mm*di qualsiasi lunghezza |
| Spessore del PCB |
00,5-1,5 mm |
| Clamping per PCB |
Pneumatici regolabili a pressione |
| Modalità di montaggio |
Gruppo da prendere e gruppo da montare |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a schermo tattile |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK |
| Precisione di montaggio |
± 0,02 mm |
| Altezza di montaggio |
5 mm |
| Spazio di montaggio |
200000~250000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità |
0.5 mm |
| Numero della stazione di alimentazione |
68 PCS |
| Numero di ugelli |
68 PCS |
| Potenza |
380 AC 50 HZ |
| Consumo di energia |
6 kW |
| Ambiente operativo |
23°C±3°C |
| Trasmissione del trasportatore |
Lunghezza massima: 1000 mm |
| Velocità di trasmissione |
> 500 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione |
Fabbricazione a partire da prodotti della voce 8528 |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 14 brevetti di invenzione, 135 brevetti pratici, 55 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,ecc.
Pacchi
Il nostro passo di pacchetto è seguire il soffio:
PASSO 1: confezionamento con pellicola per evitare polveri e acqua;
PASSO 2: imballare in una pellicola di cotone di schiuma per proteggere l'esterno della macchina;
PASSO 3: confezione di carta a vuoto e sacchetto a prova di umidità, da mantenere asciutti durante il trasporto;
PASSO 4: attrezzare con scatole di legno robuste per garantire la sicurezza della macchina, quindi il trasporto con camion al porto specificato.
Consegna: via mare, via aerea, via terrestre.
Domande frequenti
D: Le vostre macchine hanno certificati di qualità?
A: Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "brand ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 12 anni) nel programma di linea di produzione di luci a LED.
Q. Qual è la qualità delle vostre macchine?
A. In qualità di produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore di software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezione. E premiato come China high-tech enterprise, Shenzhen TOP brand assicuriamo la nostra alta qualità della nostra macchina come un eccellente produttore in Cina.
