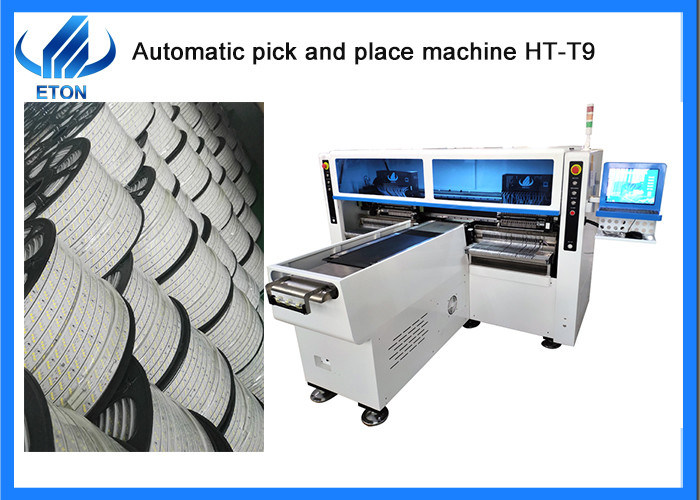

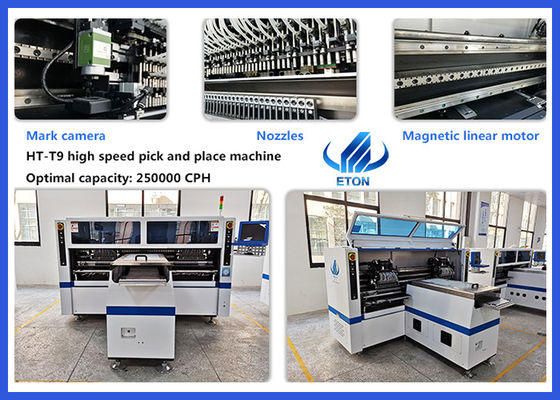

Alta velocità 68 teste 100 metri flessibile a strisce di selezione e posizionamento macchina
Caratteristiche
- Produrre con Produrre contemporaneamente 4 tipi di materiali ad alta capacità, disponibili per 5M, 50M o qualsiasi lunghezza di strisce flessibile e roll to roll.
- Modulo a doppio braccio quattro, 17 ugelli per ogni parte di montaggio, parte A o parte B può essere montato separatamente o in modo sincrono.
- Calibrazione automatica, alta precisione, disponibile per RGB.
- Tecnologia brevettata esclusiva: raggruppare per raccogliere e raggruppare per montare.
IPC9850 Capacità: 200000~250000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico
| Modello |
HT-T9 |
| Dimensione |
| Distanze |
3100 mm |
| Larghezza |
2300 mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Lunghezza PCB Larghezza |
250 mm*di qualsiasi lunghezza |
| Spessore del PCB |
00,5-1,5 mm |
| Clamping per PCB |
Pneumatici regolabili a pressione |
| Modalità di montaggio |
Gruppo da prendere e gruppo da montare |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a schermo tattile |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK |
| Precisione di montaggio |
± 0,02 mm |
| Altezza di montaggio |
5 mm |
| Velocità di montaggio |
200000~250000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità |
0.5 mm |
| Numero della stazione di alimentazione |
68 PCS |
| Numero di ugelli |
68 PCS |
| Potenza |
380 AC 50 HZ |
| Consumo di energia |
6 kW |
| Ambiente operativo |
23°C±3°C |
| Trasmissione del trasportatore |
Lunghezza massima: 1000 mm |
| Velocità di trasmissione |
> 500 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione |
Fabbricazione a partire da prodotti della voce 8528 |

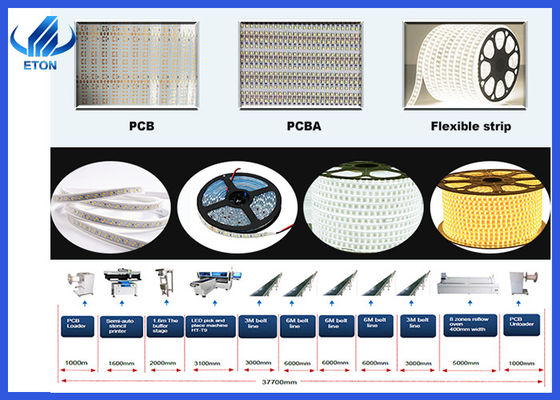

Applicazione della macchina
Le nostre mostre
Come azienda esperta nel commercio di macchine di pick and place SMT con oltre 30 paesi e regioni a bordo, Eton ha partecipato a molte mostre di paesi stranieri,come l' India Mumbai Exhibition, India Delhi Mostra, Mostra Egitto, Mostra Turchia, Mostra Pakistan, ecc. E anche abbiamo partecipato alla nostra mostra nazionale, come Guangzhou Guangya Mostra,Mostra di Monaco di Shanghai, Chongqing LED Light Exhibition, ecc.
Macchina correlata
Wepuò fornire un'intera linea di produzione SMT,linea di produzione di luci a led:
1.Pick and place machine
2. Macchina di caricamento
3. trasportatore
4. stampante a stencil
5. Macchina a forno a reflow
6. Discaricatore
7. Miscelatore di pasta di saldatura
8. macchina di assemblaggio di luci a strisce a led da rotolare a rotolare
Domande frequenti
D: Le vostre macchine hanno certificati di qualità?
A: Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "brand ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 12 anni) nel programma di linea di produzione di luci a LED.
D. Quali servizi può fornire?
- A.
1) Forniamo soluzioni di linea completa per i nostri clienti;
- Abbiamo ingegneri locali in India, in Egitto, in Turchia, finché comprerete la macchina, organizzeremo ingegneri per installare, debuggare e addestrarvi gratuitamente, finché non imparerete a usare la macchina,Il nostro servizio è molto conveniente;
- Abbiamo anche ingegneri cinesi che forniscono servizi online per operare la macchina per risolvere i problemi con la macchina;
- Visiteremo i nostri clienti due volte l'anno per far funzionare la macchina e vedere lo stato della macchina;
- I nostri clienti godono di un upgrade gratuito della macchina.
