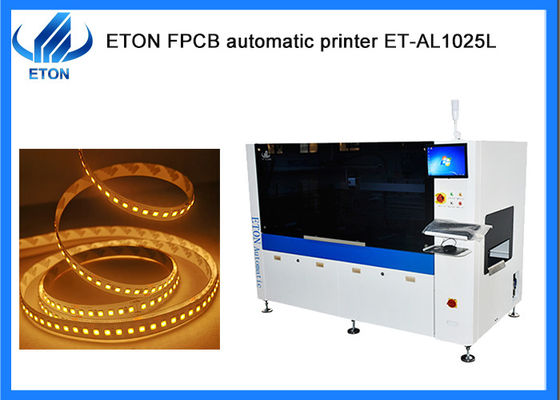

SMT macchina di stampa a stencil automatica per la produzione di linee automatiche
Configurazione della macchina
● Testa di stampa a sospensione programmabile;
*Due serie di motori a passo,la pressione del raschiatore anteriore e posteriore può essere regolata separatamente per garantire l'incoerenza della stampa anteriore e posteriore causata dalla deformazione da stanchezza del materiale del raschiatore;
*Controlla efficacemente la corsa, migliora l'efficienza di stampa e previene la perdita di pasta di saldatura;
● Raschiatrice in acciaio inossidabile standard, design unico, migliora la durata della lama;
● Sistema di allineamento della visione verso il basso;
● regolazione della rotaia guidata CNC;
● computer a controllo industriale,interfaccia Windows XP;
● Sistema di diagnostica software integrato;
● Interfaccia SMEMA.
Parametro tecnico
| Quadri dello schermo |
Dimensione minima |
850 mm |
| Dimensione massima |
550 mm |
| Spessore |
25-45 mm |
| FPCB Min Size |
50 mm |
| Dimensione massima del FPCB |
260 mm |
| Spessore del FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonale FPCB 1% |
| Altezza di trasporto |
900±40 mm |
| Direzione del trasporto |
Da sinistra a destra |
| Velocità di trasporto |
Max 1000 mm/S programmabile (regolabile) |
| Localizzazione del consiglio |
Sistema di supporto |
Tensione per il sollevamento della piattaforma |
| Sistema di fissaggio |
Fissatura della pinza di bordo |
| Testa di stampa |
Due testate di stampa motorizzate indipendenti |
| Velocità della spazzatura |
6~300 mm/sec |
| Pressione della spazzatura |
0~10 kg/cm2 |
| Angolo di squeegee |
55° (Standard) |
| Tipo di squeegee |
Acciaio inossidabile ((Standard), plastica |
| Velocità di separazione dello stencil |
0.1~20 mm/sec Programmabile |
| Sistema di pulizia |
Pulizia manuale |
| Intervalli di regolazione della tabella |
X:±5 mm;Y:±5 mm;θ:±2° |
| Macchine |
| Accuratezza di ripetizione della posizione |
± 0,01 mm |
| Accuratezza di stampa |
± 0,025 mm |
| Tempo di ciclo |
≤ 9s (esclusi stampaggio e pulizia) |
| Necessaria aria |
4.5~6 kg/cm2 |
| Input di potenza |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Metodo di controllo |
Controllo PC |
| Dimensioni della macchina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso della macchina |
Circa 600 kg. |
| Trasporto di FPCB su altezza piastra |
20 mm |
Le nostre mostre
Eton ha partecipato a molte mostre di paesi stranieri, come India Mumbai Exhibition, India Delhi Exhibition, Egitto Exhibition, Turchia Exhibition, Pakistan Exhibition,etc. e commercio con più di 30 paesiInoltre, abbiamo partecipato alle nostre grandi mostre nazionali, come Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED light Exhibition, ecc.
Servizio
Servizio di prevendita
Fornire un piano di produzione adeguato
Fornire consulenza in materia di impianti elettrici e di sistemazione
Servizio di vendita
Reportare lo stato della macchina in tempo
Seguire e inviare il video della macchina di prova
Servizio post-vendita
Aggiornamento durante la vita del software
24 ore per risolvere i problemi online
Gli ingegneri possono arrivare sul posto per insegnare l'utilizzo e il debug della macchina
Visita regolare (periodo di garanzia di un anno, riparazione gratuita dei pezzi di ricambio; una o due volte all'anno dopo la garanzia)
Spedizione e consegna
Via di spedizione:
※ Per via aerea, per campioni e piccoli pacchi
※ Per via marittima, per grossi pacchetti e quantità;
※ Altri modi come richiesto dal cliente.
Tempo di consegna:
※ Entro 30 giorni.
Domande frequenti
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori, che riguardano il numero dei componenti, il tempo di invio e ricezione della scheda PCB, ecc.E è decidere per i prodotti e le esigenze effettive.
D. Quanti componenti può montare la macchina di pick and place in una scheda PCB?
A. Mentre questo è per le esigenze dei nostri clienti e le dimensioni della scheda PCB.
D. Quanti prodotti può produrre la vostra macchina al giorno?
A. La capacità della nostra macchina è secondo i prodotti reali,e il numero di componenti sulla scheda PCB che è un fattore importante per capire la velocità effettiva della nostra macchina con i vostri prodotti.
