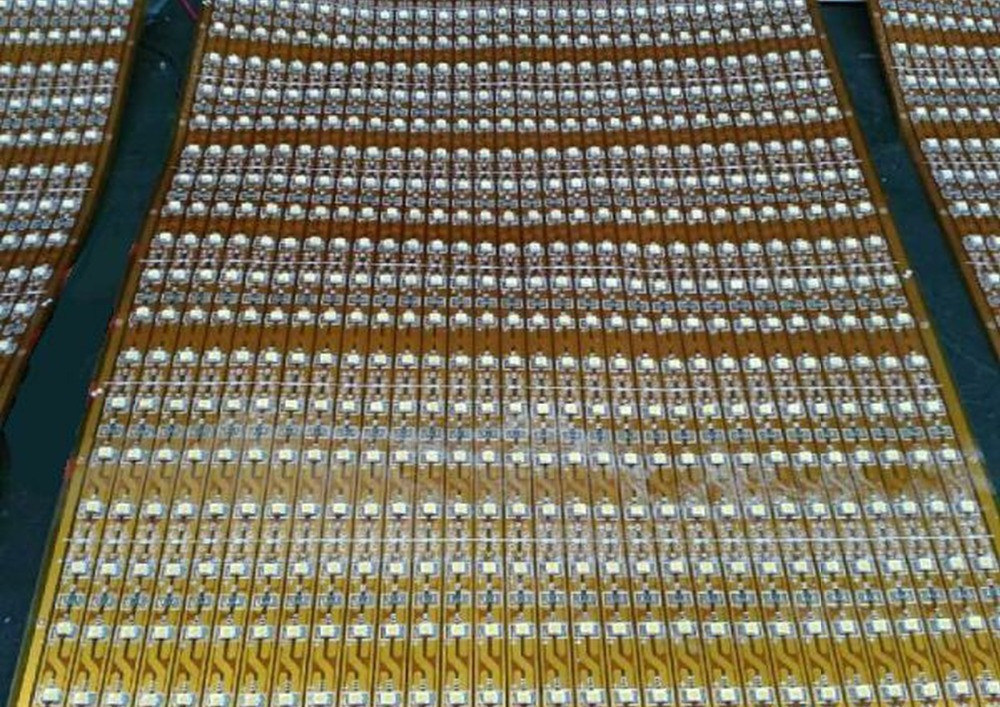

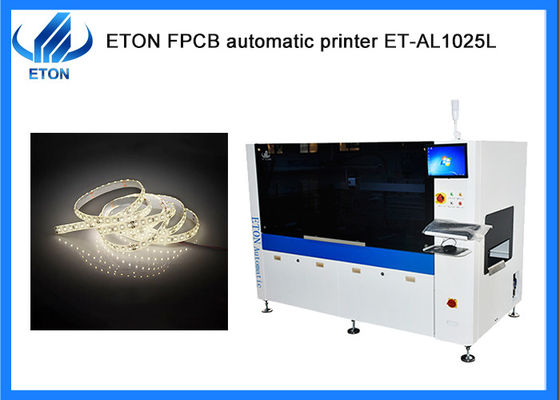

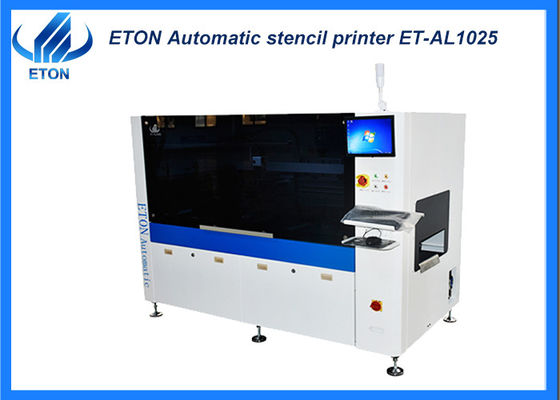

Stampa a pasta di saldatura a LED a striscia SMT macchina di stampa automatica completa
Descrizione
Configurazione della macchina
● Testa di stampa a sospensione programmabile;
*Due serie di motori a passo,la pressione del raschiatore anteriore e posteriore può essere regolata separatamente per garantire l'incoerenza della stampa anteriore e posteriore causata dalla deformazione da stanchezza del materiale del raschiatore;
*Controlla efficacemente la corsa, migliora l'efficienza di stampa e previene la perdita di pasta di saldatura;
● Raschiatrice in acciaio inossidabile standard, design unico, migliora la durata della lama;
● Sistema di allineamento della visione verso il basso;
● regolazione della rotaia guidata CNC;
● computer a controllo industriale,interfaccia Windows XP;
● Sistema di diagnostica software integrato;
● Interfaccia SMEMA.
Parametro tecnico
| Quadri dello schermo |
Dimensione minima |
850 mm |
| Dimensione massima |
550 mm |
| Spessore |
25-45 mm |
| FPCB Min Size |
50 mm |
| Dimensione massima del FPCB |
260 mm |
| Spessore del FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonale FPCB 1% |
| Altezza di trasporto |
900±40 mm |
| Direzione del trasporto |
Da sinistra a destra |
| Velocità di trasporto |
Max 1000 mm/S programmabile (regolabile) |
| Localizzazione del consiglio |
Sistema di supporto |
Tensione per il sollevamento della piattaforma |
| Sistema di fissaggio |
Fissatura della pinza di bordo |
| Testa di stampa |
Due testate di stampa motorizzate indipendenti |
| Velocità della spazzatura |
6~300 mm/sec |
| Pressione della spazzatura |
0~10 kg/cm2 |
| Angolo di squeegee |
55° (Standard) |
| Tipo di squeegee |
Acciaio inossidabile ((Standard), plastica |
| Velocità di separazione dello stencil |
0.1~20 mm/sec Programmabile |
| Sistema di pulizia |
Pulizia manuale |
| Intervalli di regolazione della tabella |
X:±5 mm;Y:±5 mm;θ:±2° |
| Macchine |
| Accuratezza di ripetizione della posizione |
± 0,01 mm |
| Accuratezza di stampa |
± 0,025 mm |
| Tempo di ciclo |
≤ 9s (esclusi stampaggio e pulizia) |
| Necessaria aria |
4.5~6 kg/cm2 |
| Input di potenza |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Metodo di controllo |
Controllo PC |
| Dimensioni della macchina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso della macchina |
Circa 600 kg. |
| Trasporto di FPCB su altezza piastra |
20 mm |
Il nostro vantaggio.
Shenzhen ETON Automation Equipment Co., Ltd. è stata fondata nel 2011, con sede a Shenzhen, con la sua principale base produttiva situata nella città di Ruichang, città di Jiujiang, provincia del Jiangxi.Si estende su una superficie di 52L'azienda si estende su una superficie di oltre 100.000 metri quadrati e impiega oltre 300 dipendenti.
Come impresa basata sulla tecnologia, ETON è specializzata in SMT (Surface Mount Technology), FPC (Flexible Printed Circuit), semiconduttori IGBT, nonché industrie aerospaziali e militari.Impegnata nell'innovazione tecnologica e nello sviluppo di prodotti nel settore delle macchine per il pick-and-place, l'azienda aderisce alla filosofia fondamentale di promuovere la nazione attraverso il duro lavoro.che istituisce un sistema globale di innovazione tecnologica. ETON ha ottenuto oltre 200 brevetti, tra cui oltre 20 brevetti di invenzione, oltre 40 diritti d'autore sul software e diversi brevetti per tecnologie pionieristiche internazionali.
Mercato
Per quanto riguarda gli 11 anni di commercio con più di 30 paesi con la nostra SMT high speed pick and place machine, siamo entrati in affari con molti partner:
Pacchi
Fase 1: imballaggio in pellicola per evitare che polvere e acqua entrino nella macchina
Fase 2: imballaggio in cotone di schiuma per proteggere l'esterno della macchina
Fase 3: imballaggio in imballaggio sottovuoto per mantenere asciutta la macchina durante il trasporto
Fase 4: Trasporto in camion fino al porto specificato
Domande frequenti
D. Come posso guardarmi intorno al vostro parco industriale se sono a bordo?
R. Se avete un agente cinese possiamo fissare un appuntamento per mostrarvi l'ambiente, ovviamente possiamo anche fare una videochiamata per mostrarvi il parco industriale, o faremo qualche video per voi se avete bisogno.
D. Può accettare CIF come prezzo indicato?
R. Di solito accettiamo EXW come prezzo indicato.
Q.Che tipo di macchina avete?
A. Siamo il produttore di macchine di pick e posto SMT ad alta velocità, e anche costruire il nostro marchio per una macchina più efficiente e conveniente per i nostri clienti.serie di valori con alta precisione e alta produttività.
