Programma di ricerca e sviluppo di macchine di selezione e collocazione di gruppo
Descrizione
Featura 1 ALTA produttività
ETON Tech testa di posizionamento regolabile
La posizione di raccolta dei componenti può essere regolata in base al passo del pannello PCB, min 6.5 mm. Applicabile a LED 3014/3020/2835/5050 resistore, condensatore, raddrizzatore ponte ecc. vasta gamma di componenti.
- Dispositivo di rilevamento delle perdite e funzione di ricarica dei singoli componenti
La fotocamera di riconoscimento registra la posizione di perdita del componente del PCB e riempie il componente mancante di conseguenza.
- Capacità ad altissima velocità
La testa di posizionamento adotta il metodo del due volte raccogliere e una volta posizionare.Il tempo di posizionamento molto ridotto con il modo di posizionamento migliorato, eccellente capacità ottimale raggiungere 500000CPH.
Featura 2 PRODUZIONE flessibile
- Regolare la piattaforma di trasporto in base a varie strisce da rotolare a rotolare,intervallo 250±10mm,il range di lunghezza massima è
1 metro per ciclo.
- La distanza della stazione di alimentazione può essere regolata in modo flessibile per ottenere la raccolta e il posizionamento di gruppi, in modo da:
realizzare la funzione di due volte raccogliere e una volta posizionare.La portata della stazione di alimentazione è il doppio della testa di posizionamento, può produrre quattro tipi di materiali allo stesso tempo.
- Un alimentatore elettrico intelligente, che supporta la serie di macchine ad alta velocità.
| Modello |
T9-2S |
| Dimensione |
| Distanze |
3454 mm |
| Larghezza |
3035 mm |
| Altezza |
1777 mm |
| Peso totale |
3100 kg |
| PCB |
| Lunghezza PCB Larghezza |
250 (± 10 mm) * Qualsiasi lunghezza |
| Spessore del PCB |
00,1-0,5 mm |
| Clamping per PCB |
Adsorbimento a vuoto, serraggio del cilindro, larghezza regolabile del binario |
| Via di montaggio |
Selezione di gruppi e collocamento di gruppi |
| Sistema di visione |
| Numero della camera |
10 serie (camera digitale) |
| Allineamento della vista+Correzione del segno |
| Precisione di montaggio |
± 0,05 mm |
| Altezza di montaggio |
≤ 5 mm |
| Velocità di montaggio |
Doppio lato: 500000 CPH, lato singolo: 250000 CPH ((Velocità ottimale) |
| Componenti |
LED3014/3020/2835/5050 e resistori, condensatori, raddrizzatori di ponti, ecc. |
| Potenza |
380AC 50HZ |
| Consumo di energia |
9.6 KW |
| Ambiente operativo |
23°C±3°C |
| Trasmissione del trasportatore |
Lunghezza massima:1000 mm |
| Velocità di trasmissione |
> 500 mm/sec |
| Direzione di trasmissione |
Singolo (sinistra> destra o destra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Fornitura d'aria |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo 2 di schede di controllo del movimento |
Ricerca e sviluppo indipendenti di ETON |

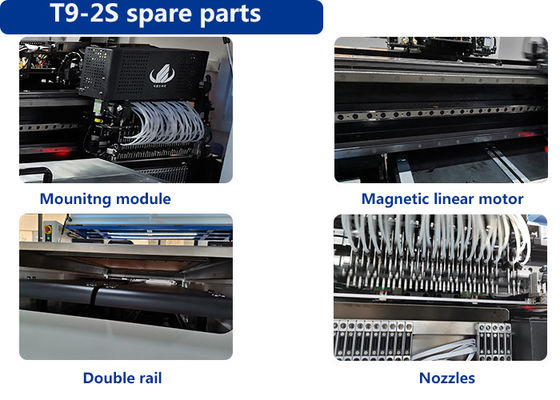

| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta + servomotore |
| Sistema di alimentazione |
| Numero della stazione di alimentazione |
Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
| Numero di teste |
Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
| Strada di alimentazione |
Alimentatore elettrico intelligente a doppio motore |
Applicazione della macchina

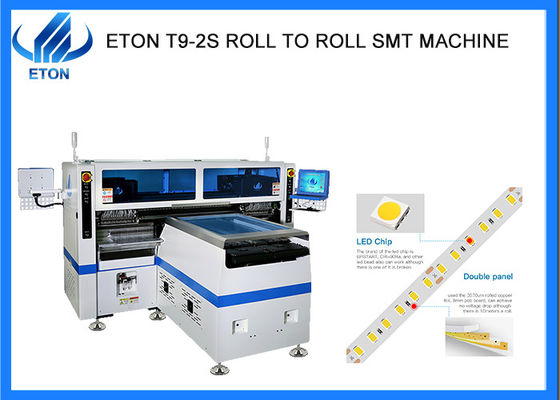

T9-2S è una macchina ad alta velocità di pick and place che si applica per strisce di luce flessibili di qualsiasi lunghezza
3.1 PCB Dimensione: 250 mm*ogni lunghezza
3.2 Per le applicazioni
5m, 10m, 50m, 100m o strisce luminose flessibili di qualsiasi lunghezza, RGB possono essere montate.

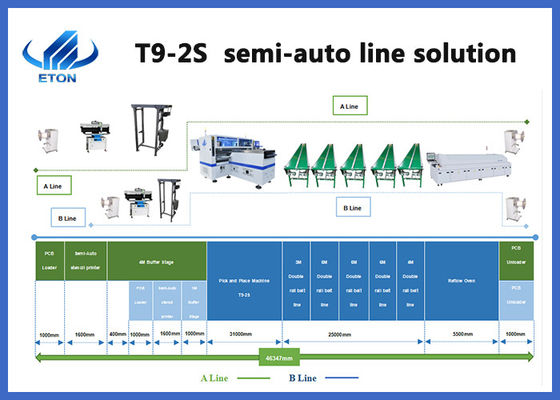

Soluzione di linea SMT
Spedizione e consegna
Via di spedizione:
※ Per via aerea, per campioni e piccoli pacchi
※ Per via marittima, per grossi pacchetti e quantità;
※ Altri modi come richiesto dal cliente.
Tempo di consegna:
※ Entro 30 giorni.
