5m 10m 20m 50m LED soluzione a strisce flessibile SMT macchina di posizionamento
Descrizione
- Produrre con Produrre contemporaneamente 4 tipi di materiali ad alta capacità, disponibili per 5M, 50M o qualsiasi lunghezza di strisce flessibile e roll to roll.
- Modulo a doppio braccio quattro, 17 ugelli per ogni parte di montaggio, parte A o parte B può essere montato separatamente o in modo sincrono.
- Calibrazione automatica, alta precisione, disponibile per RGB.
- Tecnologia brevettata esclusiva: raggruppare per raccogliere e raggruppare per montare.
IPC9850 Capacità: 200000~250000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico
| Modello |
HT-T9 |
| Dimensione |
| Distanze |
3100 mm |
| Larghezza |
2300 mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Lunghezza PCB Larghezza |
250 mm*di qualsiasi lunghezza |
| Spessore del PCB |
00,5-1,5 mm |
| Clamping per PCB |
Pneumatici regolabili a pressione |
| Modalità di montaggio |
Gruppo da prendere e gruppo da montare |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a schermo tattile |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK |
| Precisione di montaggio |
± 0,02 mm |
| Altezza di montaggio |
5 mm |
| Velocità di montaggio |
200000~250000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità |
0.5 mm |
| Numero della stazione di alimentazione |
68 PCS |
| Numero di ugelli |
68 PCS |
| Potenza |
380 AC 50 HZ |
| Consumo di energia |
6 kW |
| Ambiente operativo |
23°C±3°C |
| Trasmissione del trasportatore |
Lunghezza massima: 1000 mm |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione |
Fabbricazione a partire da prodotti della voce 8528 |
Applicazione della macchina

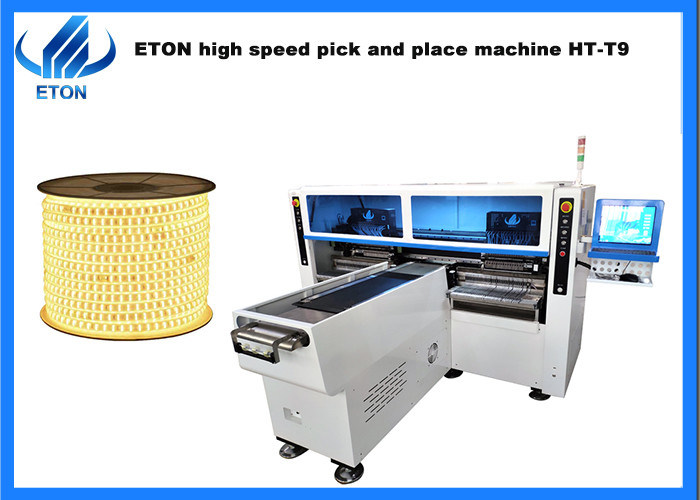

HT-T9 è una macchina ad alta velocità per il pick and place, che si applica a strisce di luce flessibili di qualsiasi lunghezza

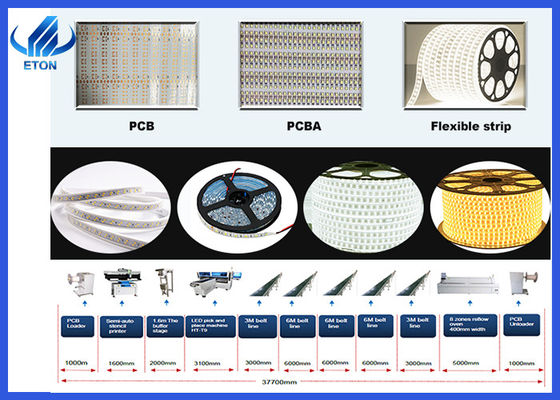

Dimensione PCB: 250 mm*di qualsiasi lunghezza, adatta per 5m, 10m, 50m, 100m o strisce di luce flessibile di qualsiasi lunghezza, RGB può essere montata.
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore di software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,ecc.
Domande frequenti
D. Può accettare CIF come prezzo indicato?
R. Di solito accettiamo EXW come prezzo indicato.
Q. Avete ingegneri professionisti per l'installazione della macchina in India?
R. Sì, abbiamo ingegneri professionisti in India con uffici locali a Delhi e Dammam per fornire un servizio considerevole ai nostri clienti.
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori, che riguardano il numero dei componenti, il tempo di invio e ricezione della scheda PCB, ecc.E è decidere per i prodotti e le esigenze effettive.
D. Quanti componenti può montare la macchina di pick and place in una scheda PCB?
A. Mentre questo è per le esigenze dei nostri clienti e le dimensioni della scheda PCB.
D. Quali componenti sono principalmente montati sulla vostra macchina?
A. Per la macchina multifunzionale di selezione e collocazione che può montare IC, chip LED, resistori, condensatori e componenti a forma di lente.Componenti di montaggio della macchina montatrice ad alta velocità LED3014/3020/35285050, resistori, condensatori e raddrizzatori.
