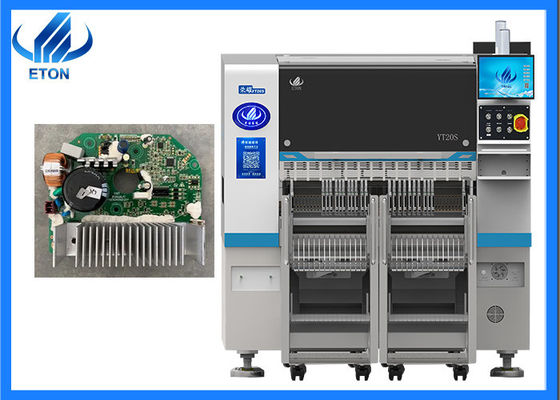

220AC 50HZ macchina di posizionamento SMT del prodotto elettronico della scheda del conducente
Descrizione

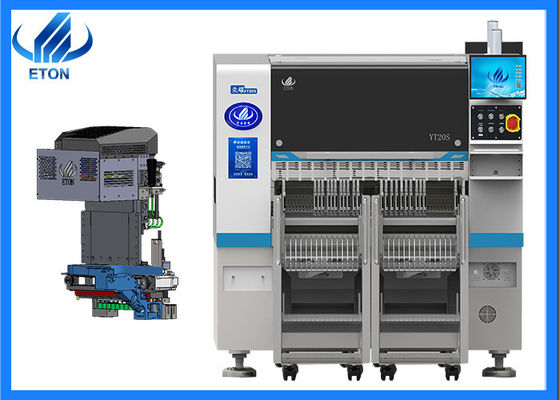

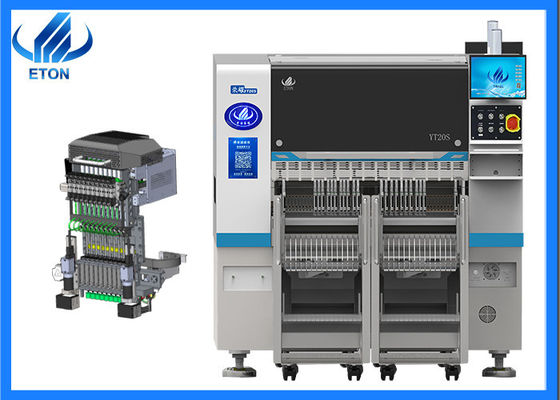

Responsabile del collocamento integrato
Leggera, la testa è integralmente formata, i 10 set di assi Z sono controllati indipendentemente da un motore lineare magnetico modulare, che migliora notevolmente la velocità, la precisione e la stabilità
Sistema di precisione per gli angoli
Il sistema modulare di angolo controlla in modo indipendente l'angolo di ciascun componente per garantire un posizionamento di alta precisione.
Dispositivo di rilevamento del vuoto
Ogni testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto.
Capacità ad altissima velocità
Adottando motori magnetici lineari di alta gamma e una testa modulare multifunzione, la capacità di posizionamento è aumentata del 25% rispetto alle macchine tradizionali, con una velocità ottimale che raggiunge i 98000CPH
Parametro principale della macchina
| Modello |
YT20S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2680 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*300 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
16 mm (Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
98000 CPH ((In condizioni ottimali) |
| Componenti |
0201~12MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM),Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
104 PCS |
| Numero di ugelli |
20 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Applicazione della macchina
