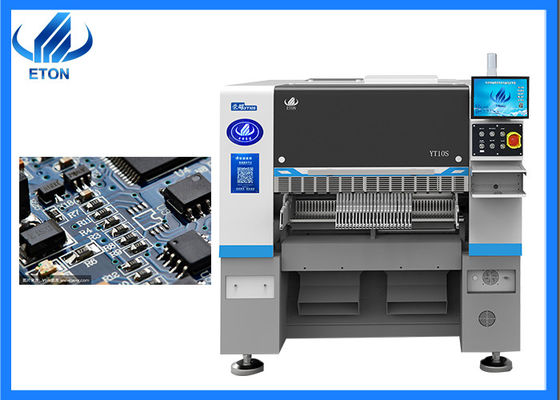

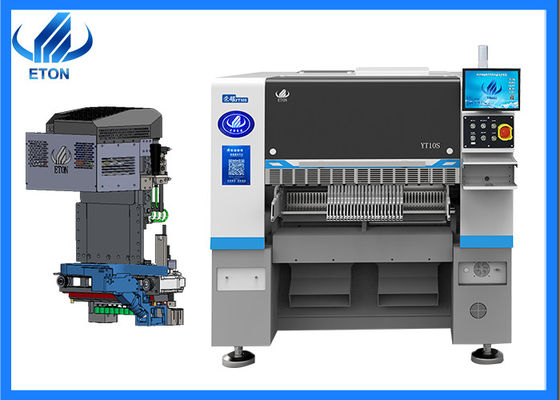

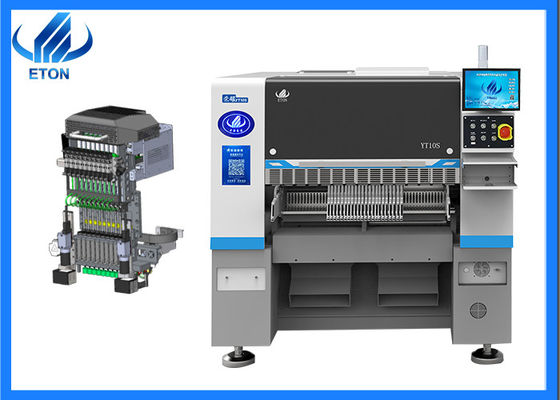

Dispositivo per il montaggio di circuiti stampati a LED 48000 CPH SMT
Caratteristiche principali della macchina
1L'asse X, Y e Z adottano tutti un motore lineare magnetico di fascia alta sviluppato da noi
2.Capacità flessibili di movimentazione dei PCB, montaggio multi-stazione, multi-materiale
3L'asse Y adotta la struttura del portiere a doppia trazione
4.Supporto della funzione di sostituzione automatica dell'ugello (opzionale)
5.Applicare a 0201~35*35mm pacchetto di nastro a bobina e IC tray feeder
Riconoscimento del volo della testa + fotocamera fissa di riconoscimento del volo (opzionale), alta velocità e identificazione di alta precisione.
Parametro principale della macchina
| Modello |
YT10S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2020 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*450 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
¢16mm(Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
48000 CPH ((In condizioni ottimali) |
| Componenti |
0201~15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM), Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
52 PCS (opzione 104 PCS) |
| Numero di ugelli |
10 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Applicazione della macchina
Le nostre mostre
La nostra azienda ha partecipato a varie mostre nei paesi stranieri, tra cui India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition, ecc.
Spedizione e consegna
Trasporti terrestri:è adatto ai paesi dell'entroterra ed è conveniente;
Trasporti aerei:per beni urgenti ed è il mezzo di trasporto più costoso;
Spedizione:È adatto per merci pesanti, e la comodità e il minor costo di spedizione che è facile per i clienti di accettare il tempo di arrivo delle merci.
Macchina correlata

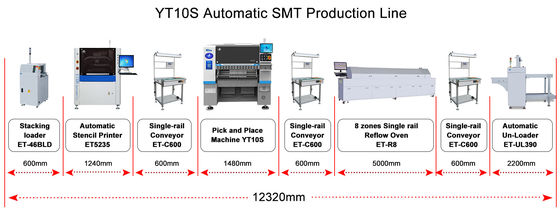

ETON è uno dei principali produttori di macchine di pick and place ad alta velocità SMT in Cina e forniamo anche una soluzione di linea completa con dispositivi periferici come stampante a stencil, trasportatore, distributore di colla,forno di transizione e forno di ricarica ecc..
Domande frequenti
D. Posso usare il prezzo CIF?
A. Il prezzo CIF deve aggiungere le spese di spedizione e assicurazione, mentre per la parte EXW che è più conveniente e conveniente è considerato un prezzo adatto per entrambe le parti.
Q. Qual è la qualità delle vostre macchine?
A. In qualità di produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezione. E premiato come China high-tech enterprise, Shenzhen TOP brand assicuriamo la nostra alta qualità della nostra macchina come un eccellente produttore in Cina.
D. Quante ore può funzionare la macchina al giorno?
A. La macchina può funzionare tutto il giorno, ma per una vita di utilizzo più lunga, vi consigliamo di avere una o due ore di riposo al giorno.
