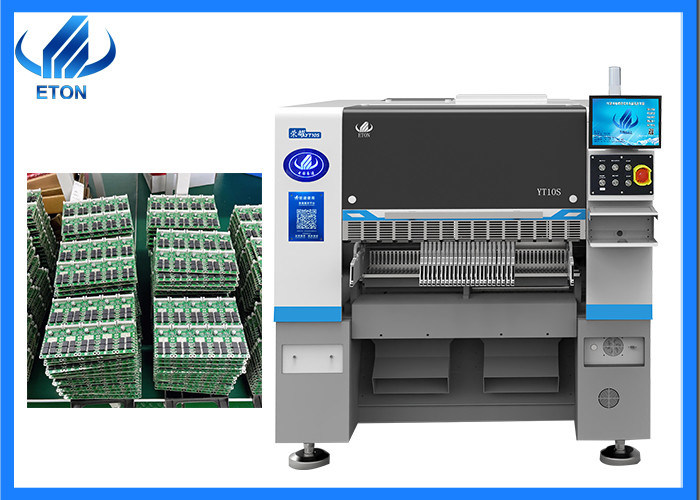

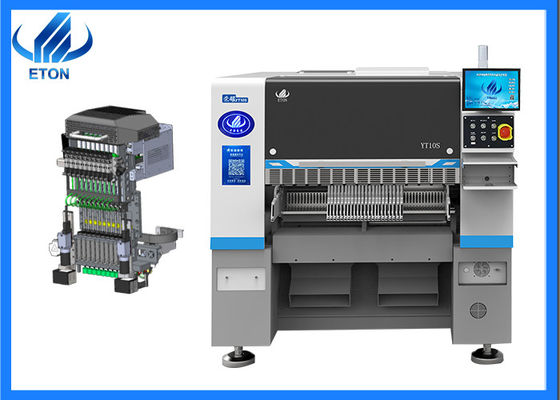

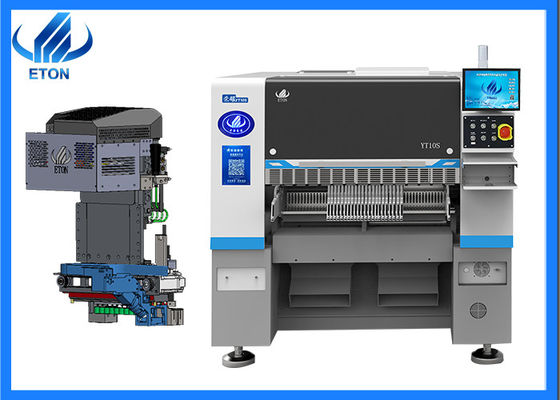

Testa di montaggio integrata 10 ugelli macchina di posizionamento SMT intelligente
Caratteristiche principali della macchina
1L'asse X, Y e Z adottano tutti un motore lineare magnetico di fascia alta sviluppato da noi
2.Capacità flessibili di movimentazione dei PCB, montaggio multi-stazione, multi-materiale
3L'asse Y adotta la struttura del portiere a doppia trazione
4.Supporto della funzione di sostituzione automatica dell'ugello (opzionale)
5.Applicare a 0201~35*35mm pacchetto di nastro a bobina e IC tray feeder
● Portale singolo, 10 spline.
● Massima scheda PCB: 500*450 mm, minima 50*50 mm.
● Armadio IC opzionale, ANC, produzione flessibile
● Il cablaggio flessibile è possibile grazie al posizionamento modulare
Capi e varie modalità di produzione.
Parametro principale della macchina
| Modello |
YT10S |
| Dimensione |
| Distanze |
1480 mm |
| Larghezza |
2020 mm |
| Altezza |
1650 mm |
| Peso totale |
2380 kg |
| PCB |
| Lunghezza PCB Larghezza |
Max: 500*450 mm ((opzione 1200*450) Min: 50*50 mm |
| Spessore del PCB |
0.5-5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Modalità di montaggio |
Raccogliere in gruppo e collocare separatamente |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a LED |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
1 PCS (capocamera di visione di volo) |
| 2 fotocamere PCS Mark |
| Precisione di montaggio |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altezza di montaggio |
¢16mm(Altre altezze possono essere personalizzate) |
| Velocità di montaggio |
48000 CPH ((In condizioni ottimali) |
| Componenti |
0201~15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM), Altre dimensioni dei componenti possono essere personalizzate |
| Spazio dei componenti |
0.2 mm |
| Numero della stazione di alimentazione |
52 PCS (opzione 104 PCS) |
| Numero di ugelli |
10 PCS |
| Potenza |
220AC 50HZ |
| Consumo di energia |
1.5kw |
| Ambiente operativo |
23°C±3°C |
| Velocità di trasmissione |
> 1000 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta |
| Strada di alimentazione |
Alimentatore intelligente con doppio motore |
| Interfaccia del sistema MES di gestione della produzione |
Personalizzato |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,ecc.
Mercato
I nostri prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc. E qui ci sono alcuni dei nostri grandi clienti:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e così via.
Pacchi
Passo 1: avvolgere con pellicola estensibile per evitare che l'attrezzatura si estenda.
Passo 2: imballaggio di carta a vuoto e sacchetto a prova di umidità, in modo che la macchina possa essere mantenuta asciutta durante il trasporto per evitare l'umidità.
Fase 3: utilizzare cinghie e legno triangolare per fissare la macchina per evitare danni durante il trasporto.
Fase 4: ogni macchina esportata sarà dotata di scatole di legno di esportazione robuste, per garantire la qualità del prodotto consegnato.
Domande frequenti
Q. Che tipo di macchina avete?
Siamo il produttore di alta velocità SMT pick and place macchina, e anche costruire il nostro marchio per una macchina più efficiente e conveniente per i nostri clienti.serie di valori con alta precisione e alta produttività.
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori,
che si riferiscono al numero di componenti, il tempo di inviare PCB
E' la Commissione che decide per i prodotti e le esigenze effettive.
