Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Componenti applicabili: | 0805,0603,1206 |
---|---|---|---|
Nome: | SMT pick and place machine, SMT chip mounter | Applicazione: | Linea di produzione SMT |
Condizione: | Nuovo, 100% originale, nuovissimo. | Velocità di montaggio: | 500000 CPH |
Tipo: | Automazione | Utilizzatori: | Macchina del montaggio di SMT, LED |
Evidenziare: | Macchina SMT grande per la striscia LED,Macchina SMT per il montaggio di chip,136 ugelli Pick and Place Machine |

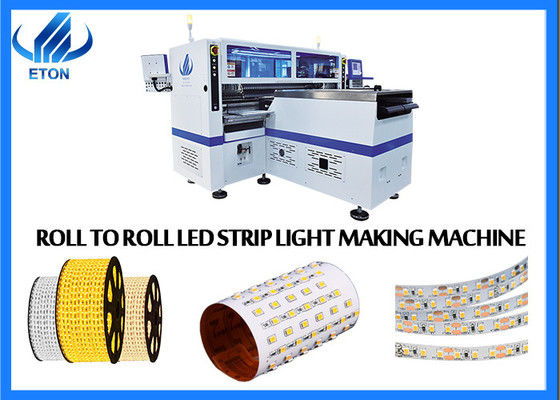

100m montatore di strisce a led 136 ugelli con 500K
Caratteristiche
Motore lineare magnetico ad alta precisione + servomotore Panasonic
136 teste, 136 stazioni di alimentazione, modulo quattro braccio,34 ugelli per ciascuna parte di montaggio, la parte A o la parte B possono essere montate separatamente o sincronicamente.
Allineamento della vista, correzione del segno
Calibrazione automatica, alta precisione, disponibile per RGB
Capacità può raggiungere 500 000 CPH
Parametro
Dimensione (L*W*H) | 3454*3035*1777 mm |
Peso totale | 3100 kg |
PCB Lunghezza larghezza | 250 mm*di qualsiasi lunghezza |
Spessore del PCB | 00,1-0,5 mm |
Clamping per PCB | Adsorbimento a vuoto, stecca del cilindro, larghezza regolabile del binario |
Numero di stazioni di alimentazione | 136 PCS |
Numero di teste | 136 PCS |
Velocità di montaggio | 500000 CPH |
Componenti | LED3014/3020/3528/5050,Capacità, resistenza, stack di ponte, ecc. |
Ambiente di funzionamento | 9.6 KW |
Processo di produzione di strisce flessibili a LED
Fase 1 | Macchina di caricamento | Invio del rotolo FPCB alla stampante |
Fase 2 | Stampa a stencil semiautomatica | Stampa della pasta di saldatura sul PCB flessibile |
Passaggio 3 | Fase tampone | Buffer e trasportare il PCB flessibile per la macchina di pick and place |
Passaggio 4 | Macchina per la selezione e il posizionamento | Montaggio di chip e componenti a LED su PCB flessibili |
Fase 5 | Linea della cintura dei trasporti | Trasportare il PCB flessibile al forno di reflow |
Passaggio 6 | Forno di ricarico | Riscaldamento della pasta di saldatura con FPCB per saldare i componenti su FPCB |
Passaggio 7 | Macchina di scarico | Rifinitura della striscia flessibile |
SMT Industria delle applicazioni
Industria elettrodomestica, Industria elettronica automobilistica, Industria elettrica, Industria LED, Sicurezza,Industria degli strumenti e dei contatori, Industria delle comunicazioni, Industria dei comandi intelligenti,Industria dell'Internet delle cose (IoT) e industria militare, ecc.
Mercato
I nostri prodotti sono stati esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc. E qui ci sono alcuni dei nostri grandi clienti:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e così via.
Mostra
La nostra azienda partecipa a mostre ogni anno, tra cui Guangya Exhibition, Led Chongqing Exhibition, Shanghai Munich Exhibition, ecc.- Certo., non solo abbiamo mostre nazionali, ma abbiamo anche molte mostre all'estero, come India, Egitto, Turchia, Pakistan, ecc.
1Fabbrica di lampadine a LED
2Fabbrica di display a LED
3Fabbrica di tubi a LED
4Fabbrica di luci a strisce LED
eccetera...
Domande frequenti
D: Può fornire una soluzione di linea completa?
R: Sì, possiamo. Possiamo fornire la linea SMT e alcune linee di produzione LED.
D: Cosa può offrirci la vostra azienda?
R: Garanzia gratuita entro un anno.
D: Perché abbiamo scelto la tua compagnia?
A:ETON ha sviluppato in modo indipendente i primi brevetti di invenzione tecnologica e tecnologie proprietarie al mondo, tra cui 9 brevetti di invenzione, 12 diritti d'autore sul software e 112 brevetti pratici.
