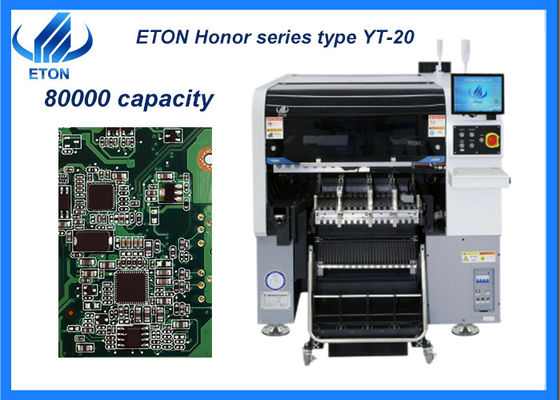

Dispositivo per il montaggio di prodotti elettronici
Caratteristiche principali della macchina
- Adottare testa multi modulare ad alta velocità, applicare a chip ultra piccolo 0201 ~ 40 * 40mm chip grande, gamma di componenti più ampia;
- Nuova fotocamera di visione di volo migliora le prestazioni di riconoscimento, dimensioni fino a 40 * 40mm, applicabile a BGA o CSP ecc;
- Dispositivo di rilevamento del vuoto: ciascuna testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto;
- Capacità ad altissima velocità: adotta un motore magnetico lineare di fascia alta, un servosistema e una testa modulare multifunzione, la capacità è aumentata del 25% rispetto alla macchina tradizionale,velocità ottimale raggiungere 80000 CPH;
- Nuova testa di posizionamento ad alta precisione, auto-sviluppata;
- Combinare una telecamera di riconoscimento di segni ad alta precisione con una telecamera di visione di volo fissa, assicurando la precisione del posizionamento;
- Lo slot del carrello di attracco a doppio lato 32PCS, pacchetti di bobine a nastro:64PCS ((spazio del carrello di attracco a un lato 16PCS, pacchetti di bobine a nastro:32PCS),scambio libero tra carrello di attracco e alimentatore del vassoio IC(alimentatore del vassoio IC:Opzione)
- Smart Double-Head tape feeder: supporto YT serie doppia testa intelligente alimentatore di nastri elettrici bobina, correggendo otticamente la posizione di alimentazione del componente, può raggiungere stabile,alimentazione accurata e ad alta velocità;
- La testa di posizionamento adotta il rilevamento del vuoto indipendente, migliora le prestazioni di posizionamento;
- programmazione offline, risparmio di tempo del ciclo di passaggio;
- Funzione di apprendimento intelligente e funzione di ottimizzazione automatica.
- Due porti, 20 fusi*2 porti, complessivamente 40 fusi;
- Capacità di movimentazione PCB flessibile, doppia rotaia, entrambi i portici possono montare allo stesso tempo lo stesso PCB di grandi dimensioni, realizzando una produzione flessibile.
Parametro principale della macchina
| Modello |
YT-20 |
| Dimensione del PCB |
Dimensioni massime: 500*450 mm ((Solo lato)
500*300 (doppia facciata)
Dimensione minima: 50*50 mm
|
| Spessore del PCB |
00,5-4,5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Ferrovie |
2 binari, 2 portici ((Il binario 1,4 è un binario fisso) |
| Software |
Ricerca e sviluppo in modo indipendente |
| Sistema MES di gestione della produzione |
Personalizzato (opzionale) |
| Programmazione offline |
Disponibile |
| Fotocamera |
Riconoscimento da fotocamera di visione inferiore/camera di identificazione di volo
|
| Precisione di ripetizione |
± 0,02 mm |
| Altezza di montaggio |
15 mm |
| Modalità di posizionamento |
Optico |
| Velocità ottimale |
80000 CPH |
| Intervallo dei componenti |
Min 0201~40*40 mm confezioni a nastri e alimentatori per vassoi IC, ecc. |
| Modalità di posizionamento |
Optico |
| Numero di teste |
Scatena per carrello a doppio lato 32 PCS, pacchetti a nastro: 64 PCS ((singolo)
slot del carrello di attracco laterale 16PCS, pacchetti di nastri: 32PCS), commutabile liberamente
tra carrello di attracco e alimentatore del vassoio IC ((alimentatore del vassoio IC: facoltativo)
|
| Strada di alimentazione |
Alimentatore intelligente a doppia testa |
| Asse X, Y, Z |
Motore lineare magnetico di fascia alta + servomotore |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore di software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,
ecc.
Pacchi
Passo 1: avvolgere con pellicola estensibile per evitare che l'attrezzatura si estenda.
Passo 2: imballaggio in carta vuota e sacchetto a prova di umidità, in modo che la macchina possa essere mantenuta asciutta durante il trasporto per evitare l'umidità.
Passaggio 3: utilizzare cinghie e legno triangolare per fissare la macchina per evitare danni durante il trasporto.
Fase 4: Ogni macchina esportata sarà dotata di scatole di legno di esportazione robuste, per garantire la qualità del prodotto consegnato.
