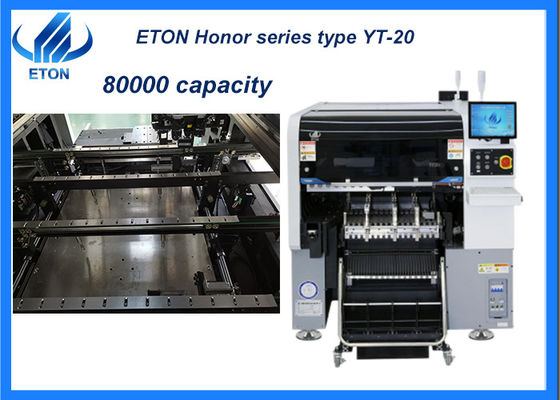

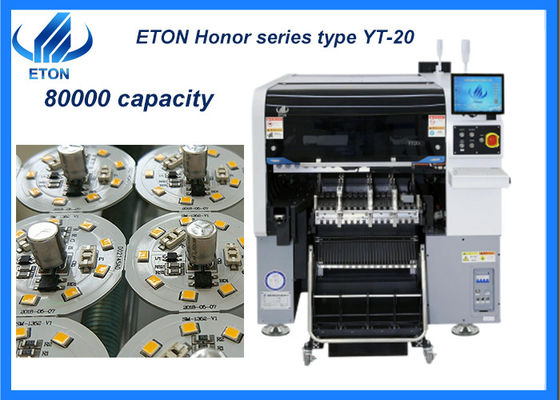

Innovazione motore a doppio guidatore ad alta velocità SMT pick and place machine
Caratteristiche principali della macchina
- Adottare testa multi modulare ad alta velocità, applicare a chip ultra piccolo 0201 ~ 40 * 40mm chip grande, gamma di componenti più ampia;
- Nuova fotocamera di visione di volo migliora le prestazioni di riconoscimento, dimensioni fino a 40 * 40mm, applicabile a BGA o CSP ecc;
- Dispositivo di rilevamento del vuoto: ciascuna testa di posizionamento con funzione di rilevamento indipendente, che migliora la stabilità dell'apparecchiatura e l'affidabilità del prodotto;
- Capacità ad altissima velocità: adotta un motore magnetico lineare di fascia alta, un servosistema e una testa modulare multifunzione, la capacità è aumentata del 25% rispetto alla macchina tradizionale,velocità ottimale raggiungere 80000 CPH;
- Nuova testa di posizionamento ad alta precisione, auto-sviluppata;
- Combinare una telecamera di riconoscimento di segni ad alta precisione con una telecamera di visione di volo fissa, assicurando la precisione del posizionamento;
- Lo slot del carrello di attracco a doppio lato 32PCS, pacchetti di bobine a nastro:64PCS ((spazio del carrello di attracco a un lato 16PCS, pacchetti di bobine a nastro:32PCS),scambio libero tra carrello di attracco e alimentatore del vassoio IC(alimentatore del vassoio IC:Opzione)
- Smart Double-Head tape feeder: supporto YT serie doppia testa intelligente alimentatore di nastri elettrici bobina, correggendo otticamente la posizione di alimentazione del componente, può raggiungere stabile,alimentazione accurata e ad alta velocità;
- La testa di posizionamento adotta il rilevamento del vuoto indipendente, migliora le prestazioni di posizionamento;
- programmazione offline, risparmio di tempo del ciclo di passaggio;
- Funzione di apprendimento intelligente e funzione di ottimizzazione automatica.
- Due porti, 20 fusi*2 porti, complessivamente 40 fusi;
- Capacità di movimentazione PCB flessibile, doppia rotaia, entrambi i portici possono montare allo stesso tempo lo stesso PCB di grandi dimensioni, realizzando una produzione flessibile.
| Modello |
YT-20 |
| Dimensione del PCB |
Dimensioni massime: 500*450 mm ((Solo lato)
500*300 (doppia facciata)
Dimensione minima: 50*50 mm
|
| Spessore del PCB |
00,5-4,5 mm |
| Clamping per PCB |
Serratura del cilindro, larghezza del binario regolabile |
| Ferrovie |
2 binari, 2 portici ((Il binario 1,4 è un binario fisso) |
| Software |
Ricerca e sviluppo in modo indipendente |
| Sistema MES di gestione della produzione |
Personalizzato (opzionale) |
| Programmazione offline |
Disponibile |
| Fotocamera |
Riconoscimento da fotocamera di visione inferiore/camera di identificazione di volo
|
| Precisione di ripetizione |
± 0,02 mm |
| Altezza di montaggio |
15 mm |
| Modalità di posizionamento |
Optico |
| Velocità ottimale |
80000 CPH |
| Intervallo dei componenti |
Min 0201~40*40 mm confezioni a nastri e alimentatori per vassoi IC, ecc. |
| Modalità di posizionamento |
Optico |
| Numero di teste |
Scatena per carrello a doppio lato 32 PCS, pacchetti a nastro: 64 PCS ((singolo)
slot del carrello di attracco laterale 16PCS, pacchetti di nastri: 32PCS), commutabile liberamente
tra carrello di attracco e alimentatore del vassoio IC ((alimentatore del vassoio IC: facoltativo)
|
| Strada di alimentazione |
Alimentatore intelligente a doppia testa |
| Asse X, Y, Z |
Motore lineare magnetico di fascia alta + servomotore |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore di software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,ecc.
Pacchi
Il nostro passo di pacchetto è seguire il soffio:
PASSO 1: confezionamento con pellicola per evitare polveri e acqua;
PASSO 2: imballare in una pellicola di cotone di schiuma per proteggere l'esterno della macchina;
PASSO 3: confezione di carta a vuoto e sacchetto a prova di umidità, da mantenere asciutti durante il trasporto;
PASSO 4: attrezzare con scatole di legno robuste per garantire la sicurezza della macchina, quindi il trasporto con camion al porto specificato.
Consegna: via mare, via aerea, via terrestre.
Servizio
Fornire un servizio adeguato per i nostri clienti è la missione vitale per la nostra azienda, di sicuro, ecco alcuni suggerimenti come soffiare:
- Fornire un'intera linea di produzione
- Entro il periodo di garanzia, qualsiasi problema della macchina, o la sostituzione di accessori è libero di risolvere
- Dopo il periodo di garanzia, ogni anno organizzeremo ingegneri per controllare o online funzionamento della macchina 1-2 volte liberamente
- Godetevi un miglioramento gratuito della macchina.
Domande frequenti
Q. Qual è la velocità effettiva dei vostri prodotti?
A. Per la velocità effettiva della macchina, che è limitata da molti fattori, che riguardano il numero dei componenti, il tempo di invio e ricezione della scheda PCB, ecc.E è decidere per i prodotti e le esigenze effettive.
D. Se ho bisogno di una linea perfetta della macchina puoi fornirmi?
R. Sì, per le esigenze di un'intera linea di produzione, abbiamo attrezzature professionali per compensare una linea di produzione perfetta per i vostri prodotti,Abbiamo un parco industriale di 50.000 metri quadrati e un eccellente personale di ricerca e sviluppo., che può produrre 50 serie di macchine al mese.
Q. Com'e' andata la messa?
R. Assicuramo ai nostri clienti di godere di un'esperienza ottimale del servizio di comunicazione e delle esigenze pertinenti della macchina per l'installazione, la manutenzione e l'aggiornamento gratuito.
