Dettagli:
Termini di pagamento e spedizione:
|
Nome: | SMT pick and place machine, SMT chip mounter, SMT nozzle | Fornitore di energia: | AC220V 50HZ |
---|---|---|---|
Garanzia: | 1 anno | Dimensione: | 1490*2190*1650 mm |
Velocità di montaggio: | 48000CPH | Montaggio dell'altezza: | < 16 mm |
Peso totale: | 1850kg | Condizione: | 100% originale, nuovo di zecca. |
Componenti applicabili: | 0402,0805,0603,1206, CONTENTINO | Applicazione: | Linea di produzione di SMD, macchina del tiratore del montaggio di SMT, linea di produzione di SMT, |
Evidenziare: | Macchina per la produzione di luci a strisce a LED SMD,Linea di produzione di chip SMD SMT,Linea di produzione SMT a corda leggera |

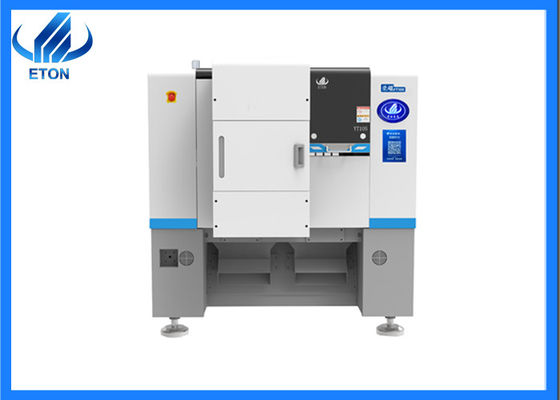

YT10S macchina automatica ad alta velocità per il selezionamento e il posizionamento con nuova definizione: Y-axis drive doppia struttura del portiere, migliorando la precisione, la velocità e l'accuratezza.multi-stazione,montaggio multi-materiali
Applicabile a 0402 ~ 35 * 35mm componenti devono opzione fotocamera fissa
Dimensione del PCB: 500*450mm, 50*50mm
Applicazione:azionatore,camera elettrica per uso domestico,luce a led,luce a discesa,luce stradale,luce a pannello,prodotti 3C,etc.
Caratteristica 1 PATENTE INTERNAZIONALE: Testa di collocazione
Responsabile del collocamento integrato
Leggera, la testa è integralmente formata,
le 10 serie di assi Z sono indipendenti
con una lunghezza massima di 20 mm o più
motore, che migliora notevolmente la velocità,
precisione e stabilità
Sistema di precisione per gli angoli
Il sistema di angolo modulare controlla indipendentemente l'angolo di ciascun componente per garantire un posizionamento di alta precisione.
Dispositivo di rilevamento del vuoto
Ciascuna testa di posizionamento con
La funzione di rilevamento, che migliora
la stabilità dell'attrezzatura e
l'affidabilità del prodotto.
Parametro tecnico della macchina SMT
Modello | YT10S |
Dimensione | |
Distanze | 1480 mm |
Larghezza | 2020 mm |
Altezza | 1650 mm |
Peso totale | 2380 kg |
PCB | |
Lunghezza PCB Larghezza | Max: 500*450 mm ((opzione 1200*450) Min: 50*50 mm |
Spessore del PCB | 0.5-5 mm |
Clamping per PCB | Serratura del cilindro, larghezza del binario regolabile |
Modalità di montaggio | Raccogliere in gruppo e collocare separatamente |
S.O. | |
Sistema | Windows7 |
Software | Ricerca e sviluppo in modo indipendente |
Visualizzazione | Monitor a LED |
Dispositivo di ingresso | Tastiera, mouse |
Sistema di visione | |
Numero della camera | 1 PCS (capocamera di visione di volo) |
2 fotocamere PCS Mark | |
Precisione di montaggio | CHIP±0,03mm QFP±0,025mm Cpk |
Altezza di montaggio | ¢16mm(Altre altezze possono essere personalizzate) |
Velocità di montaggio | 48000 CPH ((In condizioni ottimali) |
Componenti | 0201~15MM materiale di imballaggio e materiale IC ((Opzionale fotocamera fissa per 0201~35*35MM), Altre dimensioni dei componenti possono essere personalizzate |
Componenti velocità | 0.2 mm |
Numero della stazione di alimentazione | 52 PCS (opzione 104 PCS) |
Numero di ugelli | 10 PCS |
Potenza | 220AC 50HZ |
Consumo di energia | 1.5kw |
Ambiente operativo | 23°C±3°C |
Velocità di trasmissione | > 1000 mm/sec |
Direzione di trasmissione | Single ((sinistra→ destra o destra→ sinistra) |
Modalità di trasmissione | Azionamento online |
Modalità di posizione | Optico |
Consumo di gas | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
Modulo di scheda di controllo del movimento 1 set | Ricerca e sviluppo indipendenti di ETON |
Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta |
Strada di alimentazione | Alimentatore intelligente con doppio motore |
Interfaccia del sistema MES di gestione della produzione | Personalizzato |
