Dispositivo per il rilevamento di chip ad alta velocità
Che cos'è la macchina per il pick and place?
La macchina di posizionamento automatico viene utilizzata per realizzare la velocità, l'alta precisione e il posizionamento automatico dei componenti.La posizione della macchina è davvero un robot di precisione industrialeAttraverso la funzione di assorbimento-trasferimento-posizione-posizione, senza danneggiare componenti e schede di circuiti stampati,realizza il montaggio rapido e preciso di componenti SMC/SMD ai processi Specifica la posizione del pad sulla scheda PCB.
Componenti SMT di processo
(1) Processo:
Stampa con pasta di saldatura (serigrafia) - Distribuzione-installazione-riparazione-rifiuto Saldatura-pulizia-controllo-riparazione

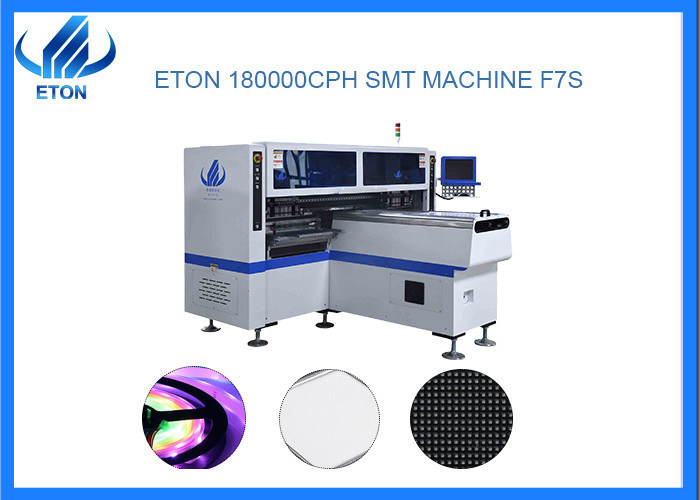

Alcuni dettagli sulla macchina ad alta velocità HT-F7S:
Motore magnetico lineare e servomotore, più preciso, più veloce, più stabile.
(2) Alimentazione automatica dei componenti mancanti, più intelligente e a risparmio di manodopera
(3) Stabilizzatore di potenza dell'alimentatore (doppia motore, più stabile)
(4) La testa, la parte A e la parte B possono essere montate separatamente.
IPC9850 Potenza: velocità ottimale 15000-17000CPH (chip all'ora)
Numero del primo brevetto globale:
ZL 201120237740.9/ZL 201120334606.0/ZL 201220178869.1/
ZL 20122 0415505.0/ZL 2012 2 0415044.7/ZL 20122 0415356.8/ZL 20122 0412061.0
Applicare a 0,6 m, 0,9 m,1.2m ((0~1.2m) LED Hard Light Board e LED Strip (Rope Light) ecc.
L applicare a strisce di LED flessibile e duro tabelloni, pannelli ecc.
Parametro tecnico
| HT-F7S |
Specificità |
| Lunghezza Larghezza Altezza |
2700*2450*1530 mm |
| Lunghezza PCB Larghezza |
Max:1200*330 mm
Min: 50*50 mm
|
| Spessore del PCB |
0.5 ~ 5 mm |
| Modalità di montaggio |
Gruppo da possedere e gruppo da legare |
| Non disponibile. |
5 serie di telecamere importate |
| Visione del sistema |
Collegamento visivo, correzione dei segni |
| Montaggio preciso |
± 0,02 mm |
| Altezza dell'impianto |
15 ± 2 mm |
| Velocità di montaggio |
150000 ~ 170000CPH |
| Elemento |
LED30140/3528/5050/3030/5630/5730/4014/2835 e resistori ecc. |
| Componenti di velocità |
0.2 mm |
| Stazione Eat |
68PCS |
| Non disponibile. |
34 PCS |
| Controllo elettrico |
Ricercate e sviluppate in modo indipendente da ETON |
| Scheda di controllo del movimento modulare 1 set |
Ricercate e sviluppate in modo indipendente da ETON |
| Via di azionamento dell'albero XY |
Motori lineari e servomotori magnetici di alta qualità |
| Come mangiare |
Fabbricazione a partire da prodotti della voce 8528 |
Shenzhen ETON Automation Equipment Co. LTD. Fondata nel 2011, come produttore leader di macchine automatiche ad alta velocità, si concentra su "Alta efficienza basso consumo" nelle parole,Nel frattempo ETON è anche il più grande produttore di alta tecnologia Made in China con una forte capacità di progettazione, Ricerca e sviluppo, produzione, vendita e servizio.
* Certificato d'Onore:
La tecnologia avanzata e l'innovazione di Eton guidano rapidamente la rivoluzione del mercato e acquisiscono una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti effettivi,12 diritti d'autore sul software.

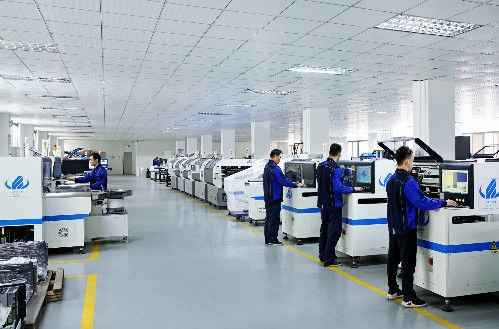

Il nostro ufficio e fabbrica:
Abbiamo circa 50000 metri quadrati di parco di produzione industriale e circa 300 persone in azienda.
* Mostra:
La nostra azienda partecipa regolarmente a mostre nazionali ed estere. Le mostre nazionali includono Shenzhen, Guangzhou, ecc., e le mostre estere includono India, Pakistan, Vietnam e così via.
Domande frequenti
D1: Perché scegliere noi?
A: Applichiamo professionali, ad alta efficienza, basso consumo e specializzati in ricerca e sviluppo, produzione, vendita e servizio di macchine di automazione SMT ad alta velocità SMT.
Q2: Qual è la data di consegna?
R: La data di consegna è di circa 30 giorni lavorativi dopo aver ricevuto il pagamento.
D3: Qual è l'affidabilità del vostro marchio?
R: La nostra azienda si attinge a un'attività sincera, si concentra sulla ricerca e sviluppo, l'intenzione di fabbricazione, il servizio attento, la fiducia del cliente.
Q4: Quali sono i principali prodotti LED per i quali sono utilizzate le nostre macchine?
R: Ci sono diverse macchine nella nostra azienda, e diverse macchine si applicano a diverse luci e componenti a LED. I prodotti principali che possiamo applicare: lampadina, tubo, striscia, lampada, pannello.lampada stradale, luce del soffitto, luce della lavastoviglie, elettricità, controller, lenti e così via.
D5: L'interfaccia del software è in inglese?
R: Interfaccia inglese e interfaccia cinese sono disponibili.
D6: La macchina è facile da usare?
R: La macchina è facile da usare, di solito bastano da 3 a 5 giorni di addestramento.
