Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Nome: | ET5235 |
---|---|---|---|
Fornitore di energia: | CA: 220±10%, 50/60HZ 1Φ 3KW | Condizione: | Nuovo |
Peso: | 700Kg | Dimensione: | 1240mm*1450mm*1650mm |
Altezza di trasporto: | 900±40mm | Velocità di trasporto: | 1200mm/S massimo programmabile |
Evidenziare: | Stampatrice a saldatura SMT con regolazione dell'altezza,Max 1200 mm/s stampante a pasta di saldatura,CCC SMT stampatrice di pasta di saldatura |

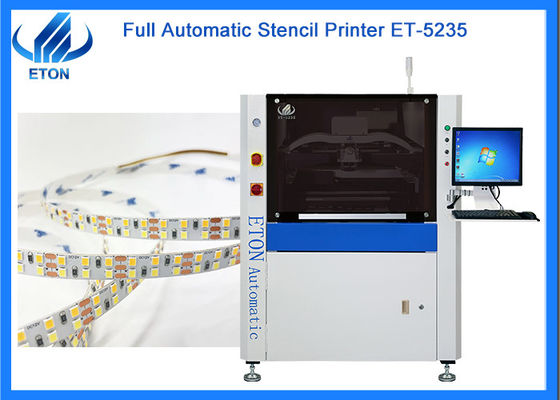

Regolazione dell'altezzaSoluzione SMT, stampante di visione della pasta di saldatura efficiente
Descrizione
1.Sistema di trasporto e di fissaggio dei PCB
1 La direzione di caricamento del PCB può essere selezionata e combinata liberamente.
2 Cintura trasportatrice con ingranaggio interno unico per evitare blocchi.
3 Il controllo della velocità di trasporto programmabile rende l'arresto del PCB più preciso.
4 Adottare pinze laterali flessibili e supporti segmentati per fissare efficacemente il PCB per garantire un contatto completamente equilibrato tra il PCB e la maglia d'acciaio.
5 La struttura di azionamento del modulo progettata in modo ottimale migliora efficacemente la stabilità della taratura della piattaforma e consente una trasmissione ultra-piccola sotto regolazione fine,in modo che la macchina possa soddisfare il requisito di stampa di maggiore precisioneLa struttura è semplice e affidabile, il regolabile è conveniente e l'adeguamento in altezza del PIN di supporto della scheda PCB con diversi spessori può essere realizzato rapidamente.
2.Sistema di posizionamento dello stencil
1 raschiatore a collegamento diretto sospeso a forma di ponte a arco.
2 Le dimensioni delle maglie di acciaio sono universali, con una buona e ampia applicabilità.
3 Cornice a maglia di acciaio fisso segmentata.
3.Sistema di raschiatura
1 Fascio di raschiatura in alluminio fuso per garantire un funzionamento più regolare del raschiatore.
2 Testa di stampa dei motori passo-passo a sospensione programmabile.
3 La struttura del binario a doppio slider di posizionamento assicura l'accuratezza e la fluidità di funzionamento prima e dopo la stampa.
4 In base alle diverse esigenze di pressione delle compresse anteriori e posteriori e alla stabilità del sollevamento e dell'abbassamento, per evitare la fuga di pasta di saldatura,la lama ha un certo design di fissaggio elastico, la pressione della squeegee, la velocità di sollevamento, la velocità di stampa e la gamma di stampa sono tutti regolabili da software.fornire ai clienti una buona piattaforma di controllo della stampa.
5 sistema di raschiatura di tipo slide rail, migliora la stabilità di funzionamento e prolunga la durata.
6 Il dispositivo di feedback della pressione del raschiatore a circuito completamente chiuso controlla in ogni momento la pressione del raschiatore, rendendo la stampa più piena.
Scala incorporata, non cade mai.
Modello | ET-5235 | |
Quadri dello schermo | Dimensione massima | 737 mm |
Dimensione minima | 470 mm | |
Spessore | 25-40 mm | |
Dimensione del PCB | Max: 520*350 mm MIN: 50*50 mm | |
Altezza di trasporto | 900 ± 20 mm | |
Direzione del trasporto | Sinistra-destra; destra-sinistra; sinistra-sinistra; destra-destra | |
Velocità di trasporto | Max 1200 mm/s Programmabile | |
Testa di stampa | due testate di stampa indipendenti a collegamento diretto motore-guidatore | |
Velocità della spazzatura | 6-300 mm/sec | |
Sistema di pulizia | Asciutto, umido, vuoto (programmabile) | |
Accuratezza di stampa | ± 0,025 mm | |
Tempo di ciclo | ≤ 9s (esclusi stampaggio e pulizia) | |
Input di potenza | AC:220±10%, 50/60HZ 1Φ 3KW | |
Metodo di controllo | Controllo PC | |
Dimensione | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Peso | Circa: 700 kg | |
Altezza superiore del trasferimento di PCB | 10 mm |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore di software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,
ecc.
Le nostre mostre
Partecipare a varie mostre in patria e all'estero ogni anno (tranne durante il periodo di epidemia)
Mostre nazionali: Mostra di Guangzhou Guangya, Mostra di Monaco di Shanghai, Mostra di Chongqing LED Light, ecc.
