Garanzia: | 1 anno | Nome: | ET5235 |
---|---|---|---|
Applicazione: | Luci a LED, prodotti elettrici, elettrodomestici | Fornitore di energia: | CA: 220 ± 10%, 50/60 HZ 1Φ 3KW |
Condizione: | Nuovo | Peso: | 700Kg |
Dimensione: | 1240mm*1450mm*1650mm | Stampa dell'accuratezza: | ±0,025 mm |
Evidenziare: | Stampa a stencil automatica SMT Vision,ET5235 Stampante a pasta di saldatura,Stampatrice a stencil automatica da 700 kg |

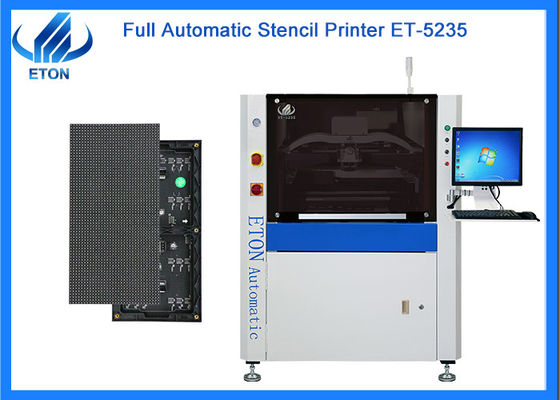

Stampile automatico per la visione di stampelle SMTbuona e ampia applicabilità
Feature
1.Sistema di trasporto e di fissaggio dei PCB
1 La direzione di caricamento del PCB può essere selezionata e combinata liberamente.
2 Cintura trasportatrice con ingranaggio interno unico per evitare blocchi.
3 Il controllo della velocità di trasporto programmabile rende l'arresto del PCB più preciso.
4 Adottare pinze laterali flessibili e supporti segmentati per fissare efficacemente il PCB per garantire un contatto completamente equilibrato tra il PCB e la maglia d'acciaio.
5 La struttura di azionamento del modulo progettata in modo ottimale migliora efficacemente la stabilità della taratura della piattaforma e consente una trasmissione ultra-piccola sotto regolazione fine,in modo che la macchina possa soddisfare il requisito di stampa di maggiore precisioneLa struttura è semplice e affidabile, il regolabile è conveniente e l'adeguamento in altezza del PIN di supporto della scheda PCB con diversi spessori può essere realizzato rapidamente.
2.Sistema di posizionamento degli stencil
1 raschiatore a collegamento diretto sospeso a forma di ponte a arco.
2 Le dimensioni delle maglie di acciaio sono universali, con una buona e ampia applicabilità.
3 Cornice a maglia di acciaio fisso segmentata.
3.Sistema di raschiatura
1 Fascio di raschiatura in alluminio fuso per garantire un funzionamento più regolare del raschiatore.
2 Testa di stampa dei motori passo-passo a sospensione programmabile.
3 La struttura del binario a doppio slider di posizionamento assicura l'accuratezza e la fluidità di funzionamento prima e dopo la stampa.
4 In base alle diverse esigenze di pressione delle compresse anteriori e posteriori e alla stabilità del sollevamento e dell'abbassamento, per evitare la fuga di pasta di saldatura,la lama ha un certo design di fissaggio elastico, la pressione della squeegee, la velocità di sollevamento, la velocità di stampa e la gamma di stampa sono tutti regolabili da software.fornire ai clienti una buona piattaforma di controllo della stampa.
5 sistema di raschiatura di tipo slide rail, migliora la stabilità di funzionamento e prolunga la durata.
6 Il dispositivo di feedback della pressione del raschiatore a circuito completamente chiuso controlla in ogni momento la pressione del raschiatore, rendendo la stampa più piena.
Scala incorporata, non cade mai.
Modello | ET-5235 | |
Quadri dello schermo | Dimensione massima | 737 mm |
Dimensione minima | 470 mm | |
Spessore | 25-40 mm | |
Dimensione del PCB | Max: 520*350 mm MIN: 50*50 mm | |
Altezza di trasporto | 900 ± 20 mm | |
Direzione del trasporto | Sinistra-destra; destra-sinistra; sinistra-sinistra; destra-destra | |
Velocità di trasporto | Max 1200 mm/s Programmabile | |
Testa di stampa | due testate di stampa indipendenti a collegamento diretto motore-guidatore | |
Velocità della spazzatura | 6-300 mm/sec | |
Sistema di pulizia | Asciutto, umido, vuoto (programmabile) | |
Accuratezza di stampa | ± 0,025 mm | |
Tempo di ciclo | ≤ 9s (esclusi stampaggio e pulizia) | |
Input di potenza | AC:220±10%, 50/60HZ 1Φ 3KW | |
Metodo di controllo | Controllo PC | |
Dimensione | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Peso | Circa: 700 kg | |
Altezza superiore del trasferimento di PCB | 10 mm |
Pacchi
Per quanto riguarda il pacchetto della macchina, lo mettiamo in film di imballaggio e cotone di schiuma, per evitare la polvere e l'acqua di proteggere la macchina e mantenere asciutta della macchina durante il trasporto,Equipaggiare con scatole di legno per il trasporto al porto specificato.
Spedizione e consegna
Per quanto riguarda la parte di spedizione e consegna, ci sono tre modi per il vostro riferimento, e modo diverso è per diverse situazioni:
Trasporti terrestri:adatta ai paesi dell'entroterra e a prezzi accessibili;
Trasporti aerei:per beni urgenti ed è il mezzo di trasporto più costoso;
Spedizione:È adatto per merci pesanti, e la comodità e il minor costo della spedizione che è facile per i clienti di accettare il tempo di arrivo delle merci.
Macchina correlata
ETON è uno dei principali produttori di macchine di pick and place ad alta velocità SMT in Cina e forniamo anche una soluzione di linea completa con dispositivi periferici come stampante a stencil, trasportatore, distributore di colla,forno di transizione e forno di ricarica ecc..
Domande frequenti
Q. Qual è la qualità delle vostre macchine?
A. In qualità di produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezione. E premiato come China high-tech enterprise, Shenzhen TOP brand assicuriamo la nostra alta qualità della nostra macchina come un eccellente produttore in Cina.
