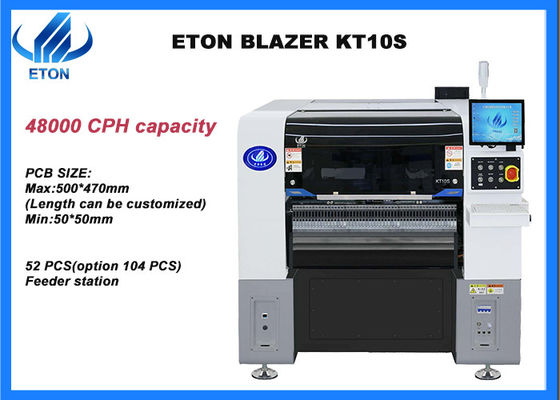

Struttura in un solo pezzo Alto rendimento 52 alimentatore sattion SMT macchina
Descrizione
Testa di posizionamento integrata
La testa è leggera e integralmente formata, e i 10 gruppi di assi Z sono controllati indipendentemente da un motore lineare magnetico modulare, che migliora notevolmente la velocità, precisione e stabilità.
Caratteristiche principali della macchina
- Motore lineare magnetico di fascia alta, con alta precisione rispetto al modello classico
- Portale a doppio azionamento dell'asse Y, maggiore velocità, maggiore stabilità
- La testa di posizionamento adottare il rilevamento del vuoto indipendente, migliorare le prestazioni di posizionamento
- Programmazione offline, risparmio di tempo del ciclo di passaggio
- Funzione di importazione di coordinate, più intelligente
Parametro principale della macchina

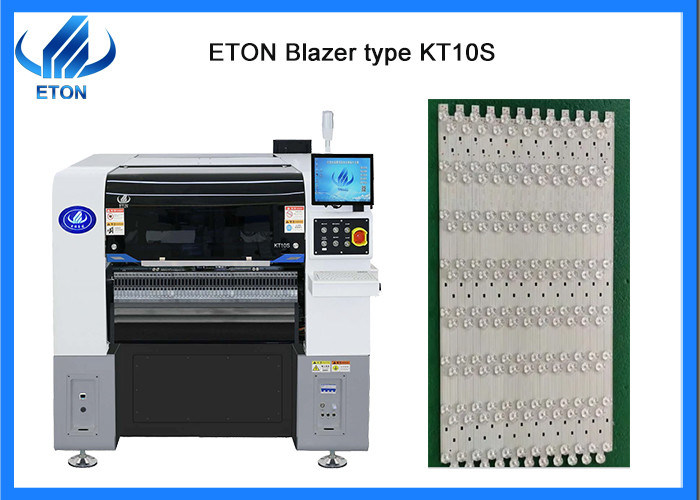

| Modello |
KT10S |
| Dimensione |
1460*2015*1654 mm |
| Peso totale |
2080 kg |
| Dimensione del PCB |
Max:500*470mm(Lunghezza può essere personalizzata) Min:50*50mm |
| Spessore del PCB |
0.5-5 mm |
| Precisione di montaggio |
CHIP±0,03 mm, QFP±0,025 mm, Cpk??1,0 ((3σ) |
| Velocità di montaggio |
48000 CPH ((Velocità ottimale) |
| Componenti |
LED, condensatori, resistori, componenti a forma, ecc. |
| Consumo di energia |
220AC 50HZ 1,5 kW |
| Stazione di alimentazione |
52 PCS ((opzione 104 PCS), opzione del vassoio IC |
| Numero di teste |
10 PCS |
Mercato
I nostri prodotti sono esportati in più di 30 paesi e regioni
Come Corea del Sud, Turchia, Egitto, India, Russia, America, Brasile, Tunisia, Polonia, Lituania, Sudafrica, Iran, Vietnam, Pakistan, Arabia Saudita, Uzbekistan, Nigeria, Germania, ecc.
Macchina correlata
ETON è uno dei principali produttori di macchine di pick and place ad alta velocità SMT in Cina e forniamo anche una soluzione di linea completa con dispositivi periferici come stampante a stencil, trasportatore, distributore di colla,forno di transizione e forno di ricarica ecc..
Soluzione di linea SMT
L'apparecchiatura necessaria per la linea di produzione semiautomatica comprende:
- Macchine per la stampa semiautomatica:la pasta di saldatura viene stampata sul pad PCB attraverso lo stencil;
- Macchina per il prelievo e il posizionamento:montare i chip LED o altri componenti nella posizione indicata sulla scheda PCB;
- Forno a reflusso:sciogliere la pasta di saldatura per farla aderire ai componenti di montaggio;
- Convogliatore:Ispezionare la qualità del posizionamento e della saldatura e svolgere anche un ruolo nel trasferimento delle schede PCB e della tamponatura sulla linea di produzione SMT
