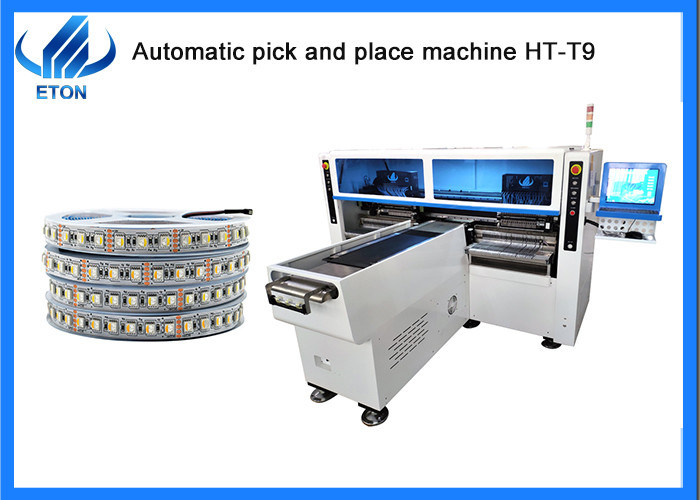

6KW di potenza 68 PCS teste FPCB montaggio SMT Pick and place machine
Caratteristiche

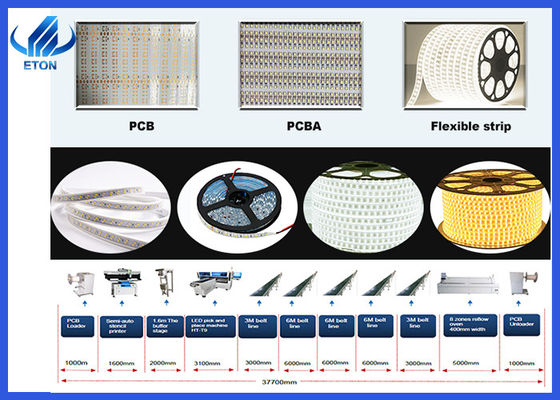

- Produrre con Produrre contemporaneamente 4 tipi di materiali ad alta capacità, disponibili per 5M, 50M o qualsiasi lunghezza di strisce flessibile e roll to roll.
- Modulo a doppio braccio, 17 ugelli per ciascuna parte di montaggio, parte A o parte B può essere montata separatamente o in modo sincrono.
- Calibrazione automatica, alta precisione, disponibile per RGB.
- Tecnologia brevettata esclusiva: raggruppare per raccogliere e raggruppare per montare.
IPC9850 Capacità: 200000~250000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico
| Modello |
HT-T9 |
| Dimensione |
| Distanze |
3100 mm |
| Larghezza |
2300 mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Lunghezza PCB Larghezza |
250 mm*di qualsiasi lunghezza |
| Spessore del PCB |
00,5-1,5 mm |
| Clamping per PCB |
Pneumatici regolabili a pressione |
| Modalità di montaggio |
Gruppo da prendere e gruppo da montare |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a schermo tattile |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK |
| Precisione di montaggio |
± 0,02 mm |
| Altezza di montaggio |
5 mm |
| Velocità di montaggio |
200000~250000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità |
0.5 mm |
| Numero della stazione di alimentazione |
68 PCS |
| Numero di ugelli |
68 PCS |
| Potenza |
380 AC 50 HZ |
| Consumo di energia |
6 kW |
| Ambiente operativo |
23°C±3°C |
| Trasmissione del trasportatore |
Lunghezza massima: 1000 mm |
| Velocità di trasmissione |
> 500 mm/sec |
| Direzione di trasmissione |
Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione |
Azionamento online |
| Modalità di posizione |
Optico |
| Consumo di gas |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controllo elettrico |
Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set |
Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida |
Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione |
Fabbricazione a partire da prodotti della voce 8528 |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 200 brevetti pratici, 49 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,
ecc.
Pacchi
Il nostro passo di pacchetto è seguire il soffio:
PASSO 1: confezionamento con pellicola per evitare polveri e acqua;
PASSO 2: imballare in una pellicola di cotone di schiuma per proteggere l'esterno della macchina;
PASSO 3: confezione di carta a vuoto e sacchetto a prova di umidità, da mantenere asciutti durante il trasporto;
PASSO 4: attrezzare con scatole di legno robuste per garantire la sicurezza della macchina, quindi trasportare con camion al porto specificato.
Consegna: via mare, via aerea, via terrestre.
Domande frequenti
D: Le vostre macchine hanno certificati di qualità?
A: Siamo un'impresa ad alta tecnologia con CE, SIRA, CCC, ISO premiato come "brand ben noto" e molti brevetti tecnologici, e abbiamo una ricca esperienza (più di 12 anni) nel programma di linea di produzione di luci a LED.
Q. Qual è la qualità delle vostre macchine?
A. In qualità di produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 112 brevetti pratici, 12 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezione. E premiato come China high-tech enterprise, Shenzhen TOP brand assicuriamo la nostra alta qualità della nostra macchina come un eccellente produttore in Cina.
