Dettagli:
Termini di pagamento e spedizione:
|
| Garanzia: | 1 anno | Componenti applicabili: | 0402 |
|---|---|---|---|
| Nome: | SMT pick and place machine, SMT chip mounter | Applicazione: | Linea di produzione SMT |
| Condizione: | Nuovo, 100% originale, nuovissimo. | Nome del prodotto: | Macchine per il montaggio di LED |
| Velocità di montaggio: | 45000 CPH | Tipo: | Automazione |
| Utilizzatori: | Assemblea del circuito, macchina del montaggio di SMT, SMD, LED | Articolo: | Montatore di chip SMD a LED |
| Evidenziare: | 45000CPH attrezzature di produzione SMT,Apparecchiature di produzione per motori lineari SMT,Equipaggiamento per la fabbricazione di motori magnetici SMT |
||

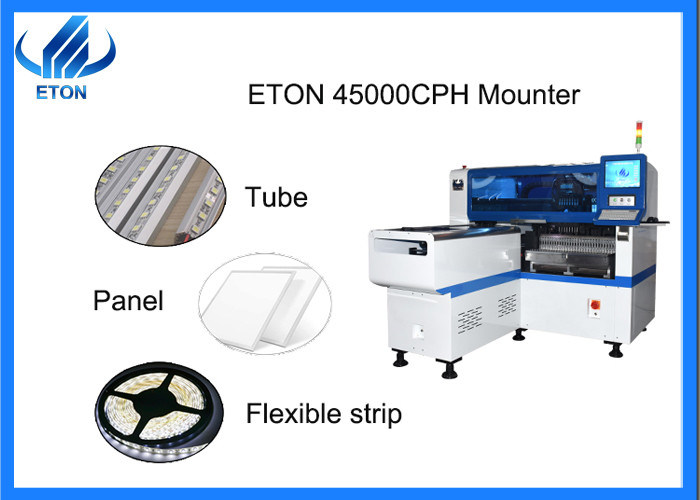

HT-E8S-1200 SMT Mounting Machine motore lineare magnetico 45000CPH in produzione
Parametro tecnico
HT-E8S-1200 è una macchina smt appositamente progettata per la produzione di lenti con una capacità ottimale di 45000CPH.
| Componenti | Chip a LED, condensatori, resistenze, IC, RGB, componenti a forma ecc. |
| Peso totale | 1700 kg |
| Altezza di montaggio | < 15 mm |
| Spessore del PCB | 0.5-5 mm |
| Visualizzazione | Dispositivo touch |
| Modalità di montaggio | Raccogliere in gruppo e collocare separatamente,raccogliere separatamente e collocare separatamente |
| Software | Ricerca e sviluppo in modo indipendente |
| Fotocamera di posizione | Visione per l'identificazione del volo + correzione MARK |
| Dispositivo di ingresso | Tastiera, Mouse. |
| Numero della camera | 2 serie di telecamere importate |
| Lunghezza PCB Larghezza | Max:1200*350 mm Min:100*100 mm |
| Ripetizione di montaggio Precisione | ± 0,04 mm di chip |
| Lunghezza*Larghezza*Altezza | 2550 mm*1650 mm*1550 mm |
| Velocità di montaggio | 45000 CPH ((ottimale) |
| Clamping per PCB | Pneumatici regolabili a pressione |
Parte principale della macchina:
Tre componenti principali: software, elettrico e meccanico.
Parti e funzioni delle macchine
Mainframe: il cervello di una macchina che raccoglie segnali di feedback e li elabora prima di emettere istruzioni
Box elettrico: tutto il circuito della macchina è integrato nella scatola elettrica.
Circuito: controlla varie parti della macchina
Servomotore: dopo che il servomotore è alimentato, gira positivo e negativo e spinge la barra di vite a ruotare collegando la barra di vite con l'accoppiamento, guidando così (testa di montaggio,piattaforma di trasporto) per fare movimento lineare reciprocoUn servomotore controlla una vite.
Motore lineare: motore lineare magnetico, attraverso una connessione elettrica esterna per far sì che l'attuatore generi un campo magnetico, lo statore stesso è un magnete permanentemovimento statore attraverso l'interazione tra poli magnetici per fare il movimento reciproco della testa di montaggio.
Regola della griglia magnetica: scansione del campo magnetico senza contatto, e il valore di misurazione analogo in segnale di uscita assoluto o incrementale, alta precisione di rilevamento, velocità di risposta rapida,in una certa misura determina la precisione del montaggio della testa.
Ferrovia di guida lineare: utilizzata per sostenere e guidare la parte in movimento (testa di montaggio, piattaforma di trasporto), secondo la direzione specificata per effettuare movimenti reciproci di alta precisione
Motore passo a passo: la larghezza del binario è regolata regolare il motore per azionare la vite di connessione della cintura, in modo da essere adatto per l'installazione di diverse schede di circuito dei clienti.Il motore di trasporto azionerà la cintura, che guida il circuito.
Linea di produzione SMT
La linea di produzione semiautomatica
La macchina per stampare la pasta di saldatura, il trasportatore, la macchina per la selezione e il posizionamento, il forno di reflow.
La linea di produzione completamente automatica
Caricatore di PCB, trasportatore, macchina di trapianto, telaio tampone, macchina di stampa automatica, pick and place machine, cinghia guida di trasporto, forno di reflow, PCB Un-loader.
Annuncio aziendalevantaggi
Abbiamo costruito una partnership a lungo termine con alcune fabbriche forti!
Siamo specializzati in questo campo da 20 anni.
Abbiamo i nostri designer professionisti.
Abbiamo 50.000 metri quadrati di parco industriale.
Mostra
La nostra azienda partecipa a molte mostre in patria e all'estero ogni anno,
Vedrai lo stand di ETON in alcune famose mostre su larga scala in Cina, comprese le mostre su larga scala tenutesi a Shenzhen, Guangzhou, Chongqing, Shanghai e altri luoghi.
Le mostre estere includono mostre in più di 20 paesi tra cui Mumbai, Delhi, Egitto, Turchia e Vietnam.
Domande frequenti
1Perché adottiamo gli alimentatori elettronici intelligenti?
Le nostre macchine adottano gli alimentatori elettronici intelligenti che sono più stabili, universali e intelligenti.
La velocità di alimentazione dell'alimentatore elettronico è più veloce del tradizionale alimentatore pneumatico.
Gettare e far cadere i materiali in modo efficace.
2Qual è la più alta capacità di produzione e precisione della nostra macchina di pick and place LED?
La capacità di produzione della nostra macchina può raggiungere i 250000 chip all'ora.
La precisione può raggiungere 0,02 mm, adottiamo il posizionamento visivo,
correzione del marchio di identificazione del volo e sistema di controllo industriale intelligente.
3- E i nostri brevetti e certificati tecnologici?
Abbiamo ottenuto molti brevetti tecnologici che sono la prima invenzione globale. Abbiamo una ricca esperienza nella ricerca e sviluppo e abbiamo ottenuto SIRA Siamo approvati come l'impresa nazionale ad alta tecnologia
