Dettagli:
Termini di pagamento e spedizione:
|
| Garanzia: | 1 anno | Nome: | Scelta di SMT e macchina automatiche del posto |
|---|---|---|---|
| Applicazione: | Striscia del LED, tubo, luce di pannello | Fornitore di energia: | 380AC 50HZ |
| Peso: | 1700kg | Montaggio della velocità: | 150000-180000 CPH |
| Dimensione: | 2700*2300*1550mm | Spessore del PCB: | 0.5-5 millimetri |
| Evidenziare: | Macchina per il montaggio di tubi a LED,Macchine per il montaggio di tubi a LED,68Machina di selezione e collocazione dell'alimentazione |
||

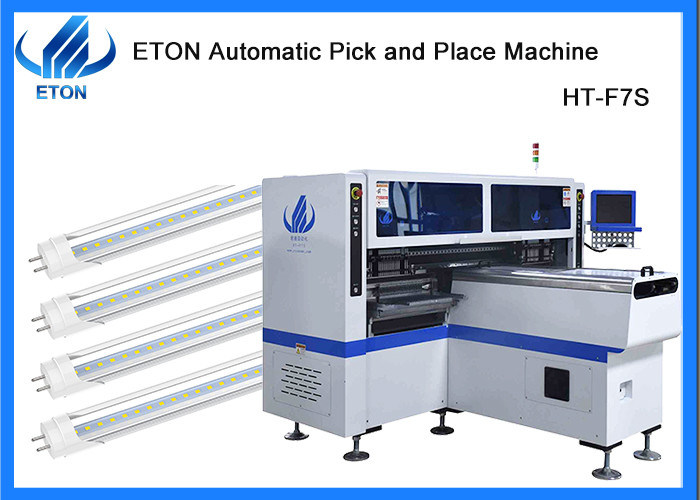

Macchine per il montaggio di tubi a LED ad alta velocità a 68 alimentatori SMT
Spedizione e consegna
Trasporti terrestri:adatta ai paesi dell'entroterra e a prezzi accessibili;
Trasporti aerei:per beni urgenti ed è il mezzo di trasporto più costoso;
Spedizione:È adatto per merci pesanti, e la comodità e il minor costo di spedizione che è facile per i clienti di accettare l'orario di arrivo delle merci.
Descrizione
IPC9850 Capacità: 150000-180000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico
| Modello | HT-F7S |
| Dimensione | |
| Distanze | 2700 mm |
| Larghezza | 2300 mm |
| Altezza | 1550 mm |
| Peso totale | 1700 kg |
| PCB | |
| Lunghezza PCB Larghezza | Max:1200*330 mm Min:100*100 mm |
| Spessore del PCB | 0.5-5 mm |
| Clamping per PCB | Pneumatici regolabili a pressione |
| Modalità di montaggio | Gruppo da prendere e gruppo da montare |
| S.O. | |
| Sistema | Windows7 |
| Software | Ricerca e sviluppo in modo indipendente |
| Visualizzazione | Monitor a schermo tattile |
| Dispositivo di ingresso | Tastiera, mouse |
| Sistema di visione | |
| Numero della camera | 5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK | |
| Precisione di montaggio | ± 0,02 mm |
| Altezza di montaggio | 5 mm |
| Velocità di montaggio | 150000-180000 CPH |
| Componenti | LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità | 0.5 mm |
| Numero della stazione di alimentazione | 68 PCS |
| Numero di ugelli | 34 PCS |
| Potenza | 380 AC 50 HZ |
| Consumo di energia | 6 kW |
| Ambiente operativo | 23°C±3°C |
| Velocità di trasmissione | Lunghezza massima:1200 mm |
| Direzione di trasmissione | Single ((sinistra→ destra o destra→ sinistra) |
| Modalità di trasmissione | Azionamento online |
| Modalità di posizione | Optico |
| Consumo di gas | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
| Modulo di scheda di controllo del movimento 1 set | Ricerca e sviluppo indipendenti di ETON |
| Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta + servomotore |
| Strada di alimentazione | Fabbricazione a partire da prodotti della voce 8528 |

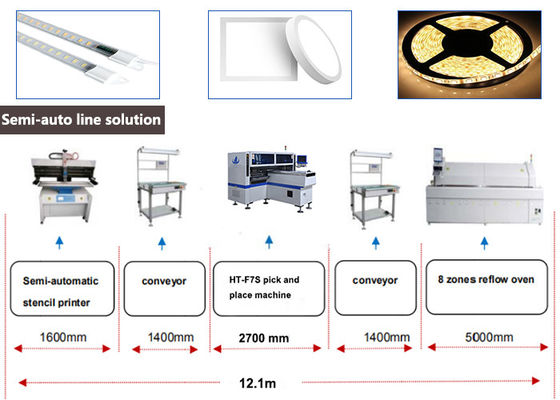

Soluzione di linea SMT
Un'intera linea semiautomatica che richiede diversi dispositivi per un'intera semiproduczione, come la stampante a stencil semiautomatica, il trasportatore, la macchina di pick and place e il forno a reflow, ecc.

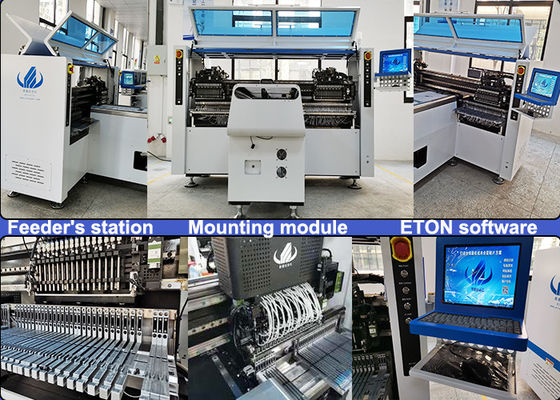

La soffiatura è la funzione di ogni macchina:
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 200 brevetti pratici, 49 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,
ecc.
Servizio
Domande frequenti
D. Quanti componenti può montare la macchina di pick and place in una scheda PCB?
A. Mentre questo è per le esigenze dei nostri clienti e le dimensioni della scheda PCB.
D. Quali componenti sono principalmente montati sulla vostra macchina?
A. Per la macchina multifunzionale di pick and place che può montare IC, chip LED, resistori, condensatori e componenti a forma di lente.Componenti di montaggio per macchine ad alta velocità LED3014/3020/35285050, resistori, condensatori e raddrizzatori.
