Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Componenti applicabili: | 0402 |
---|---|---|---|
Nome: | Scelta di SMT e macchina del posto | Condizione: | nuovo, 100% originale, nuovo di zecca |
Montaggio della velocità: | 45000 CPH | Utilizzatori: | Assemblea del circuito, macchina del montaggio di SMT, LED |
Alimentatori: | 28 | Tipo: | Automazione |
Evidenziare: | Precisione 0,02 mm SMT Mounting Machine,Macchina di montaggio SMT per lampadine a pannello |
- Sì.Linea di produzione di macchine per il montaggio di lenti a LED SMT
Introduzione della luce del pannello
La lampada a pannello LED è una lampada di illuminazione interna di fascia alta. Il suo telaio esterno è realizzato in lega di alluminio mediante anodizzazione. La fonte di luce è led.atmosferica e lussuosa. Non solo ha un buon effetto di illuminazione, ma può anche portare alle persone una bella sensazione.La luce passa attraverso la piastra guida della luce con alta trasmissione per formare un piano uniforme effetto luminosoL'uniformità dell'illuminazione è buona, la luce è morbida, confortevole e luminosa, che può alleviare efficacemente la stanchezza degli occhi.La luce dei pannelli a LED può anche impedire le radiazioni e non stimola la pelle delle donne in gravidanza, anziani e bambini.
Montaggio dell'obiettivo
Il montaggio della lente è diverso da quello di altri prodotti.
Linea di produzione di perline per lampade: macchina di stampa semiautomatica - piattaforma di collegamento - macchina di montaggio - saldatura a reflow
Linea di produzione di lenti: Dispenser - Docking station - Mounter - Docking station - UV curing furnace/reflow soldering
Prendiamo per esempio E8S-1200:
Capacità di produzione effettiva di lampadine: 21000-23000CPH
Capacità effettiva della macchina dispensatrice: 40000-50000CPH
Capacità di produzione effettiva della lente: 12000-14500CPH
Parametro tecnico
Modello | HT-E8S-1200 |
Dimensione | |
Distanze | 2550 mm |
Larghezza | 1650 mm |
Altezza | 1550 mm |
Peso totale | 1700 kg |
PCB | |
Lunghezza PCB Larghezza | Max:1200*500mm Min:100*100mm |
Spessore del PCB | 0.5-5 mm |
Clamping per PCB | Pneumatici regolabili a pressione |
Modalità di montaggio | Raccogliere in gruppo e collocare separatamente |
Sistema di visione | |
Numero della camera | 2 serie di telecamere importate |
Visione per l'identificazione del volo, correzione MARK | |
Precisione di montaggio | ± 0,04 mm |
Altezza di montaggio | < 15 mm (cambiamento automatico) |
Velocità di montaggio | 45000 CPH |
Componenti | LED, condensatori, resistenze, IC, componenti a forma, ecc. |
Spazio dei componenti | 0.2 mm |
Numero della stazione di alimentazione | 28 PCS |
Numero di ugelli | 12 PCS |
Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta + servomotore |
Strada di alimentazione | Fabbricazione a partire da prodotti della voce 8528 |
- Sì.

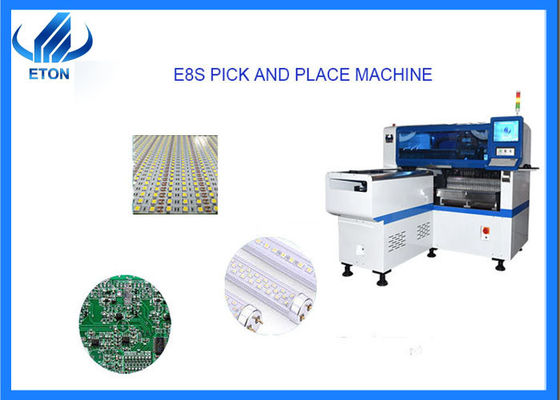

Descrizione del prodotto
La macchina di montaggio SMT HT-E8S-1200 ha il vantaggio di una capacità di produzione molto rapida nella stessa classe di prodotti e il valore teorico della capacità di produzione può raggiungere 45000CPH.
Con 12 ugelli di aspirazione e 28 alimentatori, può assorbire una varietà di componenti complessi di diverse dimensioni e produrre prodotti diversificati.
- Sì.
Domande frequenti
D: che tipo di materia prima dovrei preparare per la linea SMT?
A: è necessario preparare principalmente: PCB, pasta di saldatura, componenti, alimentatori, ugelli ecc.
D: Posso visitare il sito di produzione delle vostre macchine in India?
A: devo chiedere al mio cliente. Dopotutto, questa è la fabbrica del nostro cliente. Non possiamo prendere decisioni per i miei clienti. Penso che non vorreste che i vostri concorrenti visitassero il vostro sito di produzione.Ti prego, capisci..
