Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Applicazione: | Striscia del LED, tubo, luce di pannello |
---|---|---|---|
Fornitore di energia: | 380AC 50HZ | Spessore del PCB: | 0.5-5 millimetri |
Accuratezza del posizionamento: | ±0.02 millimetro | Nome del prodotto: | Scelta di SMT e macchina automatiche del posto |
Peso: | 1700kg | Montaggio della velocità: | 200000-250000 CPH |
Dimensione: | 2700*2300*1550mm | ||
Evidenziare: | 1.2m PCB Pick & Place Machine,Strip Light Pick & Place Machine,1M Strip SMT Pick & Place Machine |

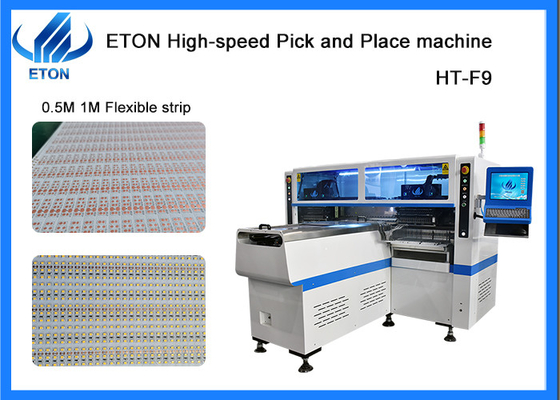

Max 1,2m PCB per 0,5M 1M striscia luce SMT pick and place macchina
Soluzione di linea SMT
Un'intera linea semiautomatica che richiede diversi dispositivi per un'intera semiproduczione, come la stampante a stencil semiautomatica, il trasportatore, la macchina di pick and place e il forno a reflow, ecc.
La soffiatura è la funzione di ogni macchina:
Caratteristiche
Modello | HT-F9 |
Dimensione | |
Distanze | 2700 mm |
Larghezza | 2300 mm |
Altezza | 1550 mm |
Peso totale | 1700 kg |
PCB | |
Lunghezza PCB Larghezza | Max:1200*330 mm Min:100*100 mm |
Spessore del PCB | 0.5-5 mm |
Clamping per PCB | Pneumatici regolabili a pressione |
Modalità di montaggio | Gruppo da prendere e gruppo da montare |
S.O. | |
Sistema | Windows7 |
Software | Ricerca e sviluppo in modo indipendente |
Visualizzazione | Monitor a schermo tattile |
Dispositivo di ingresso | Tastiera, mouse |
Sistema di visione | |
Numero della camera | 5 PCS (camera digitale) |
Allineamento visivo, correzione MARK | |
Ripetizione della precisione di montaggio | ±0,02 mm (precisione di ripetizione) |
Altezza di montaggio | 5 mm |
Velocità di montaggio ottimale | 200000~250000 CPH |
Componenti | LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
Spazio dei componenti | 0.5 mm |
Numero della stazione di alimentazione | 68 PCS |
Numero di teste | 68 PCS |
Potenza | 380 AC 50 HZ |
Consumo di energia | 6 kW |
Ambiente operativo | 23°C±3°C |
Trasmissione da trasportatore | Lunghezza massima:1200 mm |
Velocità di trasmissione | > 500 mm/sec |
Direzione di trasmissione | Single ((sinistra→ destra o destra→ sinistra) |
Modalità di trasmissione | Azionamento online |
Modalità di posizionamento | Optico |
Fornitura di aria | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
Modulo di scheda di controllo del movimento 1 set | Ricerca e sviluppo indipendenti di ETON |
Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta + servomotore |
Strada di alimentazione | Fabbricazione a partire da prodotti della voce 8528 |
Certificati
Come produttore esperto di macchine SMT, abbiamo ottenuto una serie di tecnologie di proprietà intellettuale, tra cui 9 brevetti di invenzione, 200 brevetti pratici, 49 diritti d'autore sul software,con il nostro dipartimento di ricerca e sviluppo vinto per la produzione e l'ispezioneE anche guadagnato i certificati oltremare come CE, CCC, SIRA,
ecc.
Servizio
Installazione gratuita: fornire una macchina di installazione gratuita per garantire una produzione fluida
Garanzia gratuita: 1 anno di garanzia di fabbrica, sostituzione gratuita di parti di ricambio
Formazione gratuita: formazione professionale di funzionamento e manutenzione
Supporto tecnico gratuito: supporto tecnico online 24 ore su 24, 7 giorni su 7.
Free Software Upgrade: Offri aggiornamenti software gratuiti per tutta la vita
L'efficienza del servizio è elevata, c'è un ufficio di servizio in India. Oltre all'India, abbiamo anche ingegneri locali in Egitto, Turchia.
Gli ingegneri cinesi forniscono servizi online. Se necessario, gli ingegneri cinesi verranno nella vostra fabbrica per l'installazione e la formazione gratuita.
Qualità prima, orientata al cliente, miglioramento continuo.
24 ore online per rispondere.
