Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Componenti applicabili: | 0402 |
---|---|---|---|
Nome: | Scelta di SMT e macchina del posto | Applicazione: | Linea di produzione di SMT |
Fornitore di energia: | AC220V 50HZ | Condizione: | nuovo, 100% originale, nuovo di zecca |
Montaggio della velocità: | 180000 CPH | Tipo: | Automazione |
Utilizzatori: | Macchina del montaggio di SMT | Alimentatori: | 68 |
Evidenziare: | Macchina di montaggio SMT per RGB,2 moduli SMT,Disegnatore di chip SMT ad alta precisione |

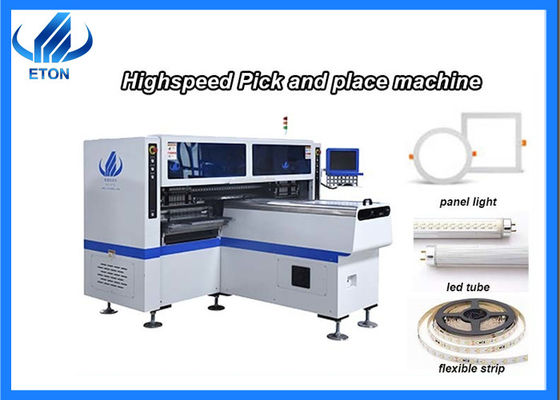

Macchina di montaggio SMT HT-F7S con 2-4 tipi di materiali e gruppi da prendere e montare
Descrizione del prodotto
Parametro tecnico
Modello | HT-F7S |
Dimensione del PCB ((L*W) | 1200*330 mm Min; 100*100 mm |
Spessore del PCB | 0.5-5 mm |
Clamping per PCB | Pneumatici regolabili a pressione |
Modalità di montaggio | Gruppo da prendere e gruppo da montare |
Sistema | Windows 7 |
Software | Ricerca e sviluppo in modo indipendente |
Componenti | LED3014/3020/3528/5050,condensatori,resistenze,dirittori di ponti, ecc. |
Numero di stazioni di alimentazione | 68PCS |
Numero di ugelli | 34 PCS |
Soluzione di linea SMT
L'apparecchiatura necessaria per la linea di produzione semiautomatica comprende:
Macchina di stampa semiautomatica: la pasta di saldatura viene stampata sul pad PCB attraverso lo stencil;
Macchina di selezione e collocazione: montare i chip LED o altri componenti nella posizione indicata sulla scheda PCB;
Forno a reflusso: fusione della pasta di saldatura per farla aderire ai componenti di montaggio;
Convogliatore: ispezionare la qualità del posizionamento e della saldatura e svolgere anche un ruolo nel trasferimento delle schede PCB e nella tamponatura sulla linea di produzione SMT
Introduzione al principio della macchina di posizionamento dei componenti SMT
The process of accurately attaching SMC/SMD to the corresponding position on the surface of the printed solder paste or patch glue on the PCB by a placement machine or manual method is called the placement (patch) processNelle attuali imprese nazionali di fabbricazione di prodotti elettronici, le macchine di posizionamento automatico sono utilizzate principalmente per il posizionamento automatico e può essere utilizzato anche il posizionamento manuale.Il patchaggio a mano è ora generalmente utilizzato nella manutenzione o nella produzione sperimentale di piccoli lotti.
Per garantire la qualità del cerotto, si devono considerare tre elementi: la correttezza dei componenti di posizionamento, la precisione della posizione di posizionamento,e l'adeguatezza della pressione di posizionamento (altezza del cerotto).
Domande frequenti
D: Che ne dici del servizio post-vendita?
R: Abbiamo un team di ingegneri professionisti per risolvere i vostri problemi.Possiamo anche fornirvi formazione e installazione sul posto, e supporto il controllo remoto della macchina, la macchina utilizza l'interfaccia cinese e inglese, molto facile da usare.
D: Lei è un'azienda commerciale o un produttore?
Siamo un produttore professionale specializzato in Screen Printer, SMT Machine, Pick and Place Machine, Reflow Oven, SMT Production line e altri prodotti SMT.
D: Qual è la data di consegna?
La data di consegna è di circa 20 giorni dal pagamento completo.
