250k Alta velocità 68 teste250 mm* qualsiasi lunghezza di striscia LEDMacchina SMT
Caratteristiche
- Produrre con Produrre contemporaneamente 4 tipi di materiali ad alta capacità, disponibili per 5M, 50M o qualsiasi lunghezza di strisce flessibile e roll to roll.
- Modulo a doppio braccio, 17 ugelli per ciascuna parte di montaggio, parte A o parte B può essere montata separatamente o in modo sincrono.
- Calibrazione automatica, alta precisione, disponibile per RGB.
- Tecnologia brevettata esclusiva: raggruppare per raccogliere e raggruppare per montare.
IPC9850 Capacità: 200000~250000 CPH
Numero di brevetto: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parametro tecnico
| Modello |
HT-T9 |
| Dimensione |
| Distanze |
3100 mm |
| Larghezza |
2300 mm |
| Altezza |
1550 mm |
| Peso totale |
1700 kg |
| PCB |
| Lunghezza PCB Larghezza |
250 mm*di qualsiasi lunghezza |
| Spessore del PCB |
00,5-1,5 mm |
| Clamping per PCB |
Pneumatici regolabili a pressione |
| Modalità di montaggio |
Gruppo da prendere e gruppo da montare |
| S.O. |
| Sistema |
Windows7 |
| Software |
Ricerca e sviluppo in modo indipendente |
| Visualizzazione |
Monitor a schermo tattile |
| Dispositivo di ingresso |
Tastiera, mouse |
| Sistema di visione |
| Numero della camera |
5 PCS (camera digitale) |
| Allineamento visivo, correzione MARK |
| Precisione di montaggio |
± 0,02 mm |
| Altezza di montaggio |
5 mm |
| Velocità di montaggio |
200000~250000 CPH |
| Componenti |
LED 3014/ 3020/ 3528/ 5050 e condensatori, resistenze, raddrizzatori di ponti, ecc. |
| Componenti velocità |
0.5 mm |
| Numero della stazione di alimentazione |
68 PCS |
| Numero di ugelli |
68 PCS |
| Potenza |
380 AC 50 HZ |
| Consumo di energia |
6 kW |
| Ambiente operativo |
23°C±3°C |
| Trasmissione del trasportatore |
Lunghezza massima: 1000 mm |
| Velocità di trasmissione |
> 500 mm/sec |
Applicazione della macchina

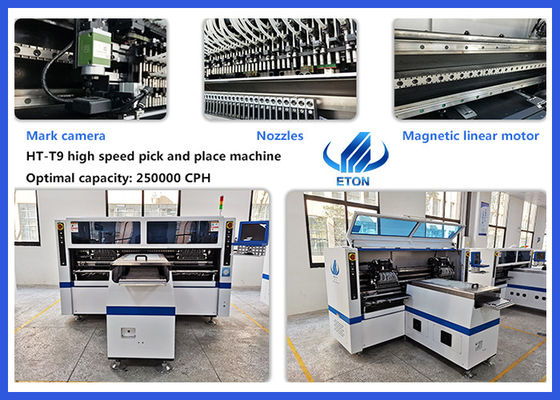

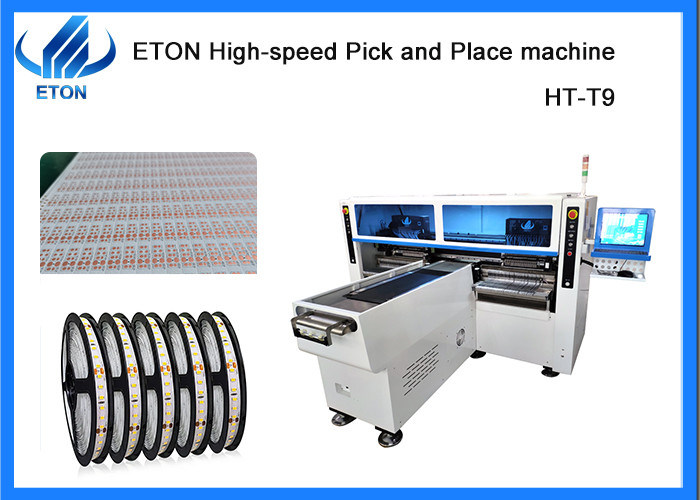

HT-T9 è una macchina ad alta velocità per il pick and place, che si applica a strisce di luce flessibili di qualsiasi lunghezza
Dimensione del PCB: 250 mm*di qualsiasi lunghezza
5m, 10m, 50m, 100m o strisce luminose flessibili di qualsiasi lunghezza, RGB possono essere montate.
Il nostro vantaggio.
ETON è il pioniere del campo delle macchine SMT in Cina che hanno più di 11 anni di esperienza e possiedono certificati CCC, SIRA, CE con 9 brevetti di invenzione, 112 brevetti pratici,12 diritti d'autore sul software delle tecnologie di proprietà intellettuale.
Mercato estero: i prodotti esportati in oltre 30 paesi e regioni, tra cui Corea del Sud, India, Vietnam, Tunisia, Egitto, Turchia, Russia, Brasile, ecc.
Mercato
I nostri prodotti sono esportati in più di 30 paesi e regioni
Come Corea del Sud, Turchia, Egitto, India, Russia, America, Brasile, Tunisia, Polonia, Lituania, Sudafrica, Iran, Vietnam, Pakistan, Arabia Saudita, Uzbekistan, Nigeria, Germania, ecc.
Macchina correlata

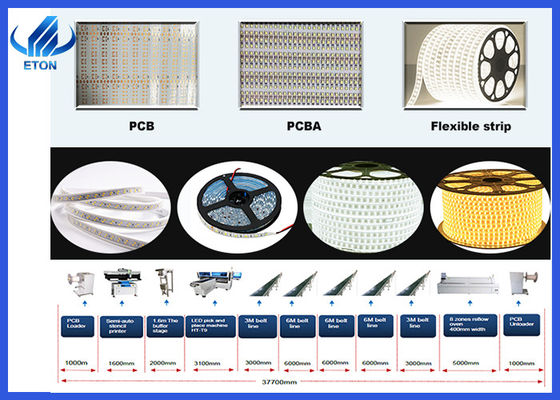

ETON è uno dei principali produttori di macchine di pick and place ad alta velocità SMT in Cina e forniamo anche una soluzione di linea completa con dispositivi periferici come stampante a stencil, trasportatore, distributore di colla,forno di transizione e forno di ricarica ecc..
