Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 1 anno | Applicazione: | Striscia del LED |
---|---|---|---|
Fornitore di alimentazione: | 380AC 50HZ | condizione: | Nuovo |
Peso: | 3100 CHILOGRAMMI | Montaggio della velocità: | Doppio lato: 500.000 CPH Un lato: 250.000 CPH (velocità ottimale) |
Dimensione: | (L)3454*(L)3035*(A)1777 mm | Alimentatori: | Doppio lato: 136 PZ (Singolo lato: 68 PZ) |
Spessore del PWB: | 0.1-0.5 millimetri | ||
Evidenziare: | 1M/Cycle SMT Placement Machine,Macchina di posizionamento SMT a strisce flessibile CE,Macchine di posizionamento SMT a doppio lato |

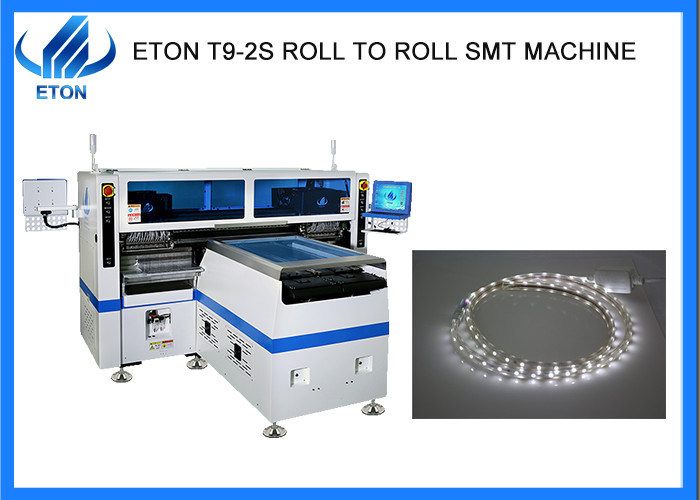

1M per cicloMacchine per il posizionamento ad alta velocità di strisce flessibili SMT
Dscrittura
Featura 1 ALTA produttività
nETON Tech testa di posizionamento regolabile
La posizione di raccolta dei componenti può essere regolata in base al passo del pad PCB, min 6.5 mm. Applicabile a LED 3014/3020/2835/5050 resistore, condensatore, raddrizzatore ponte ecc. vasta gamma di componenti.
La fotocamera di riconoscimento registra la posizione di perdita del componente del PCB e riempie il componente mancante di conseguenza.
La testa di posizionamento adotta il metodo del due volte raccogliere e una volta posizionare.Il tempo di posizionamento è notevolmente ridotto con il modo di posizionamento migliorato, eccellente capacità ottimale raggiunge 500000CPH.
Featura 2 PRODUZIONE flessibile
1 metro per ciclo.
realizzare la funzione di due volte raccogliere e una volta posizionare.La gamma di stazione di alimentazione è il doppio della testa di posizionamento,può produrre quattro tipi di materiali contemporaneamente.
Modello | T9-2S |
Dimensione | |
Distanze | 3454 mm |
Larghezza | 3035 mm |
Altezza | 1777 mm |
Peso totale | 3100 kg |
PCB | |
Lunghezza PCB Larghezza | 250 (± 10 mm) * Qualsiasi lunghezza |
Spessore del PCB | 00,1-0,5 mm |
Clamping per PCB | Adsorbimento a vuoto, serraggio del cilindro, larghezza regolabile del binario |
Via di montaggio | Selezione di gruppi e collocamento di gruppi |
Sistema di visione | |
Numero della camera | 10 serie (camera digitale) |
Allineamento della vista+Correzione del segno | |
Precisione di montaggio | ± 0,05 mm |
Altezza di montaggio | ≤ 5 mm |
Velocità di montaggio | Doppio lato: 500000 CPH, lato singolo: 250000 CPH ((Velocità ottimale) |
Componenti | LED3014/3020/2835/5050 e resistori, condensatori, raddrizzatori di ponti ecc. |
Potenza | 380AC 50HZ |
Consumo di energia | 9.6 KW |
Ambiente operativo | 23°C±3°C |
Trasmissione del trasportatore | Lunghezza massima:1000 mm |
Velocità di trasmissione | > 500 mm/sec |
Direzione di trasmissione | Singolo (sinistra> destra o destra) |
Modalità di trasmissione | Azionamento online |
Modalità di posizione | Optico |
Fornitura d'aria | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Controllo elettrico | Ricerca e sviluppo indipendenti di ETON |
Modulo 2 di schede di controllo del movimento | Ricerca e sviluppo indipendenti di ETON |

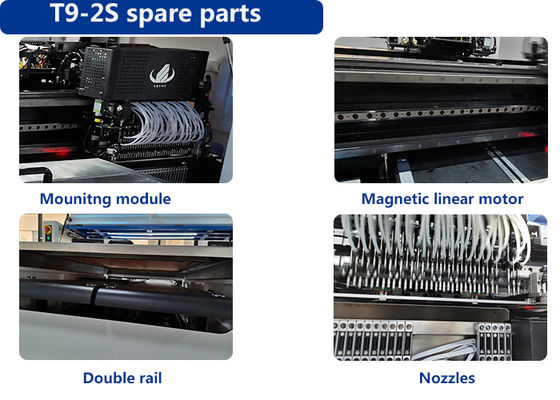

Asse X, Y, Z Direzione guida | Motore lineare magnetico di fascia alta + servomotore |
Sistema di alimentazione | |
Numero della stazione di alimentazione | Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
Numero di teste | Doppia facciata: 136 PCS ((singola facciata: 68 PCS) |
Strada di alimentazione | Alimentatore elettrico intelligente a doppio motore |
Applicazione della macchina
T9-2S è una macchina ad alta velocità di pick and place che si applica per strisce di luce flessibili di qualsiasi lunghezza
3.1 PCB Dimensione: 250 mm*ogni lunghezza
3.2 Per le applicazioni
5m, 10m, 50m, 100m o strisce luminose flessibili di qualsiasi lunghezza, RGB possono essere montate.
Soluzione di linea SMT
Spedizione e consegna
Via di spedizione:
※ Per via aerea, per campioni e piccoli pacchi
※ Per via marittima, per grossi pacchetti e quantità;
※ Altri modi come richiesto dal cliente.
Tempo di consegna:
※ Entro 30 giorni.
